LTI‑Motion ServoOne现场总线系统PROFIBUS和PROFINET
时间: 2026-09-22浏览次数：
LTI‑Motion ServoOne现场总线系统PROFIBUS和PROFINET
LTI‑Motion ServoOne现场总线系统PROFIBUS和PROFINET
设备简介
PROFIBUS‑DP：RS‑485 物理层，主从架构；DP‑V0 循环过程数据，DP‑V1 非循环参数读写；不支持等时实时 IRT。
PROFINET IO：以太网 TCP/IP；支持 RT 实时、IRT 等时实时；支持循环 + 非循环访问。
PROFIdrive V4.2：PI 组织驱动设备标准，统一控制字 / 状态字、报文、运行模式，实现不同品牌控制器‑驱动器互操作。
硬件安装、接口、LED、拓扑
3.1 PROFIBUS‑DP 接口（X14，9 针 D‑Sub 插座）
地址设置三种方式
修改地址后必须重启驱动器才生效。
单轴 / 多轴 ServoOne：拨码开关 S1/S2；拨到 0xFF 时，才允许软件参数修改地址 P‑0918；
全部机型：DriveManager 软件参数 P‑0918‑COM_DP_Address；
驱动器本机七段数码面板设置。
LED 状态灯 H1 (黄)/H2 (红)/H3 (绿)，不同闪烁代码代表：自检、搜索波特率、等待参数、循环数据交换、配置错误、DP‑V1 非循环连接状态。
D‑Sub 引脚：3=B (红)、8=A (绿)，5=DGND，6=VP+5V（总线终端供电）；总线网段两端必须启用终端电阻。

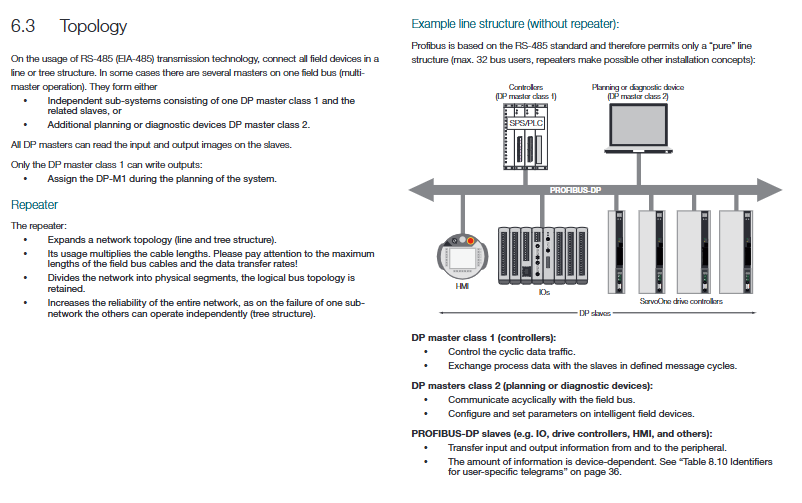

拓扑：总线线型为主；使用中继器可实现树型；每个网段最多 32 个节点。
配置导入：导入GSD设备描述文件。
3.2 PROFINET 接口（X47、X48，双 RJ45）
双网口支持 Auto‑Negotiation、Auto‑Crossing 自动交叉；不需要交叉网线；每个 RJ45 自带链路 / 活动 LED、RUN 状态 LED。
拓扑：支持线型、星型、树型、环网 MRP。
配置导入：导入GSDML‑XML设备描述文件，选择 DAP2 设备访问点。
支持 RT‑Class1，IRT 等时实时；PROFINET 支持设备名称、IP、子网、网关参数。
线缆选型建议
PROFIBUS：西门子 6XV1830‑0EH10 标准 DP 电缆，12Mbaud；
PROFINET：Cat5e 工业屏蔽网线，6GK1901‑1BB10‑2AA0 金属外壳 RJ45 接头。
循环数据通信
PPO = Parameter‑Process‑Data‑Object，分为两部分：
PZD（过程数据）：循环实时，控制字、设定值、实际值；
PKW（参数通道）：循环模式下读写驱动器参数（可选，不是所有 PPO 都带 PKW）。
4.1 标准 PROFIdrive 标准报文
报文编号 用途 适用总线
STD‑1 应用类 1，速度控制 2 字入 / 2 字出 DP / PN
STD‑2 速度控制，4 字入 / 4 字出 仅 PROFINET
STD‑3 IRT 等时实时速度控制，应用类 4 仅 PROFINET
STD‑5 DSC 动态伺服控制（位置，IRT），应用类 4 仅 PROFINET
STD‑7 驱动集选择模式 DP / PN
STD‑8 插补模式定位，应用类 5 仅 PROFINET
STD‑9 定位模式，目标位置 + 定位速度 DP / PN
注意：STD‑2/3/5/8 部分功能仅 PROFINET IRT 支持，PROFIBUS‑DP 不支持。
4.2 用户自定义报文（制造商 PPO）
通过参数 P‑1284（写信号列表）、P‑1285（读信号列表），再通过 P‑0915/P‑0916 选择映射哪些信号到 PZD 通道；
P‑0922 选择 PPO 报文类型；最大可映射 32 个读写信号，支持 word/dword；
部分 PPO 内置 PKW 循环参数通道，可以在循环总线周期读写驱动器参数。
4.3 PKW 参数通道（循环模式参数读写）
PKW 结构：PKE 任务 ID+PNU 参数号、SUB 子索引、LEN 长度、Data 数据；
任务 ID (AK)：读参数、写 word、写双字、读取参数描述、字符串读写等；
驱动器返回响应 ID，包含成功 / 错误码；定义完整错误编号表，如非法参数号、越限、子索引错误等。
4.4 总线监控功能
Watchdog 看门狗（P‑1283 COM_DP_BUS_Timeout）：检测总线循环报文丢失；超时触发故障 32‑1；设置 = 0 关闭看门狗。
Sign‑of‑Life（SOL 生命信号，仅 PROFINET）：主站在控制字 2 (STW2) bit12‑15 输出递增计数器，从站校验同步；参数 P‑0925 设置允许错误阈值，超限报 32‑03；用于 IRT 等时实时同步校验。
非循环通信
PROFIBUS‑DP‑V1（SD2 报文）与 PROFINET Record Data，用于非周期性读写驱动器参数，不占用循环 PZD 周期。
Base Mode Parameter Access：PROFIdrive 标准非循环访问格式；支持多参数一次性读写，支持读取参数描述、数组、字符串。
报文结构：请求参考号、任务 ID、轴号、参数号 PNU、子索引、格式、数值；提供完整请求‑应答示例。
扩展诊断：驱动器可以把驱动器内部故障、警告编号通过总线诊断报文上传控制器；可配置诊断模式（标准 / 扩展 / 厂商自定义诊断）。
PROFIdrive V4.2 运行模式与状态机
6.1 驱动器完整状态机（8 个系统状态）
0 初始化 →1 未就绪 →2 禁止合闸 →3 就绪合闸 →4 合闸上电 →5 运行使能 →6 快停激活 →7 故障反应 →8 故障。 状态跳转由主控制字 STW1（P‑0967），驱动器返回状态字 ZSW1（P‑0968）；还有第二控制字 STW2、第二状态字 ZSW2。
STW1 关键 bit：
Bit0：功率级合闸 / 断开
Bit1：惯性停机
Bit2：快速停止
Bit3：控制器使能
Bit4：斜坡发生器复位
Bit5：斜坡使能
Bit6：设定值激活边沿
Bit7：故障确认
Bit8‑9：点动 JOG1/JOG2
Bit10：PLC 控制权限
Bit11：回零触发
Bit12‑13：定位模式（绝对 / 相对、边沿触发模式）
ZSW1 驱动器状态字：反馈驱动器状态、故障、目标到达、回零点、跟随误差超限、警告位等。
Quick‑Stop 快停有 7 种选项代码 P‑2218，可配置自由滑行、斜坡减速、限流急停、停机后保持使能等行为。
6.2 支持的 PROFIdrive 应用类别
AC1 速度控制：STD‑1 报文；斜坡功能发生器 RFG 处理速度设定。
AC3 位置控制（配置生成模式）：驱动器内部做轨迹生成，下发目标位置、速度、加减速。
AC5 插补定位模式（PROFINET）：控制器直接下发实时位置设定，驱动器只做闭环，无内部轨迹生成。
AC4 等时实时 IRT
速度模式（STD‑3）；
DSC 动态伺服控制 STD‑5：主站直接下发位置误差 XERR、位置环增益 KPC，高性能运动控制，常用于 Simotion。
6.3 JOG 点动模式
两种模式：厂商自定义 JOG / PROFIdrive 标准 JOG，由参数 P‑1267 bit8 切换；点动速度、加减速均可总线参数映射。
6.4 回零 Homing
两种回零方式：
驱动器本地回零：STW1 bit11 触发回零；回零完成 ZSW1 回零点标记置位。
控制器控制回零（Touch‑probe 探针）：利用数字输入 ISD05/ISD06 探针信号；G1_STW 传感器控制字、G1_ZSW 传感器状态字；P‑1255 配置探针输入与边沿；读取 G1_XIST1/G1_XIST2 编码器位置。
P‑0979 传感器格式参数：只读，驱动器自动从编码器配置生成，描述编码器类型、分辨率、移位因子、多圈绝对值范围。

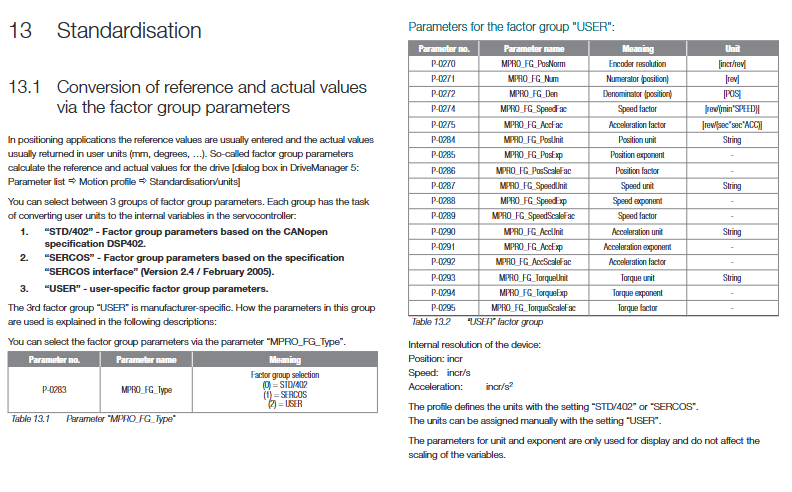

6.5 标度 / 单位换算
三组因子组：STD/402（DSP402）、SERCOS、USER 用户自定义； USER 模式下可配置：编码器分辨率、分子分母（机械传动比）、位置 / 速度 / 加速度单位、指数、缩放因子，把总线收到工程单位（mm、°）转为驱动器内部增量单位；附带角度单位配置完整示例。
调试配置案例
案例 1：用户自定义报文，位置控制（配置生成模式 PG）
在工程软件导入 GSD/GSDML，选择对应 PPO 报文；
设置驱动器参数：
P‑0300 CON_CfgCon =3 位置控制模式；
P‑0301 CON_REF_Mode=0 配置生成模式（驱动器内部轨迹）；
P‑159 MPRO_CTRL_SEL=7 PROFIBUS/PROFINET 作为控制源；
P‑0915（写 PZD 映射）：映射 STW1、目标位置、定位速度、加减速；
P‑0916（读 PZD 映射）：映射 ZSW1、实际位置、实际速度；
下载参数，总线控制启停定位。
案例 2：用户自定义报文，速度控制
P‑0300=2 速度模式；P‑0301=0 斜坡生成；控制源选择总线；
PZD 映射控制字、速度设定、加减速；反馈状态字、实际速度。
手册列出全部可映射总线参数列表 P‑1284/P‑1285，包含控制字、状态字、位置、速度、扭矩、限位、探针等。
总线参数总表
关键参数节选：
参数号 参数名称 说明
P‑0918 COM_DP_Address 总线站地址
P‑0922 COM_DP_TelegramSelection PPO 报文类型选择
P‑0915 COM_DP_PZDSelectionWrite PZD 写信号选择列表
P‑0916 COM_DP_PZDSelectionRead PZD 读信号选择列表
P‑1283 COM_DP_BUS_Timeout 总线看门狗 ms，0 关闭
P‑0925 COM_PN_Sign_of_life_limit SOL 生命信号允许错误数
P‑0967 COM_DP_Controlword STW1 主控制字
P‑0968 COM_DP_Statusword ZSW1 驱动器状态字
P‑1274 COM_DP_RefPos 位置设定（插补模式）
P‑1275 COM_DP_TargetPos 目标位置（PG 模式）
P‑1276 COM_DP_ActPos1 实际编码器位置
P‑1278 COM_DP_ACC 加速度
P‑1279 COM_DP_DEC 减速度
P‑0944~P‑0952 故障记忆组 保存最近 20 条故障代码、故障号
技术规格
PROFIBUS‑DP：最高 12MBaud，自动波特率识别；最大总线长度和波特率相关；DP‑V0 循环、DP‑V1 非循环；只做从站。
PROFINET IO：100Mbit；RT/IRT；最小周期 500µs；支持 MRP 环网；IO 设备。
术语词汇表：PPO/PZD/PKW/DP‑V0/V1/V2、IRT、RFG 斜坡发生器、DAP、DO 驱动对象、Watchdog、Sign‑of‑Life 等。
