Micro‑Innovation WINbloc 分布式远程 I/O 系统
时间: 2026-09-22浏览次数：
Micro‑Innovation WINbloc 分布式远程 I/O 系统
Micro‑Innovation WINbloc 分布式远程 I/O 系统

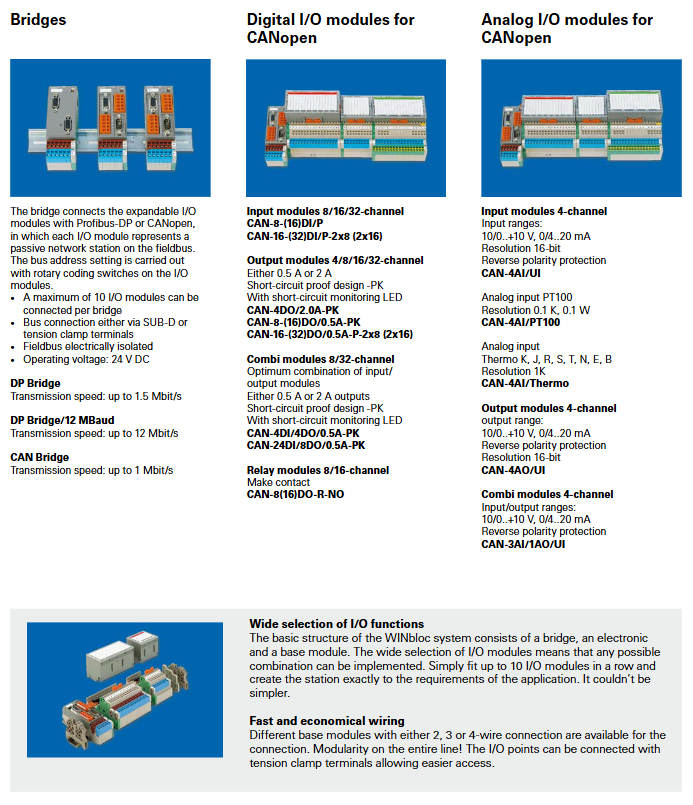

EATON（原 Micro‑Innovation）WINbloc 分布式远程 I/O 系统，支持 Profibus‑DP、CANopen 现场总线；系统由桥接模块（Bridge）、电子 I/O 模块、底座模块三部分组成，可自由拼装，每个桥接单元最多串联 10 个 I/O 模块。
桥接模块（Bridge）核心功能
桥接模块作为总线主站侧接口，把后级可扩展 I/O 模块接入现场总线；每个 I/O 模块在总线上表现为无源从站节点。
站地址设置：I/O 模块本体旋转编码拨码开关设置总线地址。
总线物理接口：D‑Sub 接头 或者 弹簧压接端子；现场总线电气隔离。
供电：工作电压 24 VDC。
桥接型号规格
表格
型号 总线类型 最大波特率
DP Bridge Profibus‑DP 1.5 Mbit/s
DP Bridge/12 MBaud Profibus‑DP 12 Mbit/s
CAN Bridge CANopen 1 Mbit/s
单台桥接后面最多串联 10 个 I/O 模块。
CANopen 系列 I/O 模块分类
全部模块直接挂接 CAN‑Bridge 后面；分为数字量输入、数字量输出、混合模块、继电器输出、模拟量模块。
1. 数字输入模块（DI）
CAN‑8‑(16) DI/P：8 路 / 16 路数字输入
CAN‑16‑(32) DI/P‑2x8：16 路 / 32 路数字输入，内部 2×8 分组
2. 数字输出模块（DO），‑PK 代表短路保护、带短路状态 LED 指示灯
CAN‑4DO/2.0A‑PK：4 路输出，每路2.0A，短路保护
CAN‑8‑(16) DO/0.5A‑PK：8 路 / 16 路输出，每路0.5A，短路保护
CAN‑16‑(32) DO/0.5A‑P‑2x8：16 路 / 32 路输出，0.5A，2×16 分组
3. 数字量组合模块 Combi（DI+DO，‑PK 带短路保护）
CAN‑4DI/4DO/0.5A‑PK：4 入 + 4 出，输出 0.5A
CAN‑24DI/8DO/0.5A‑PK：24 入 + 8 出，输出 0.5A
4. 继电器输出模块
CAN‑8 (16) DO‑R‑NO：8 路 /16 路继电器常开触点输出
5. 模拟量输入 AI
CAN‑4AI/UI：4 路通用模拟量；量程 ±10 V / 0…+10 V / 0…20 mA /4…20 mA；16bit 分辨率，反极性保护
CAN‑4AI/PT100：4 路 PT100 热电阻；分辨率 0.1 K
CAN‑4AI/Thermo：4 路热电偶；支持 K、J、R、S、T、N、E、B 型热电偶；分辨率 1 K
6. 模拟量输出 AO
CAN‑4AO/UI：4 路模拟输出；±10 V /0‑10 V /0‑20 mA /4‑20 mA；16bit，反极性保护
7. 模拟量混合模块
CAN‑3AI/1AO/UI：3 路模拟输入 +1 路模拟输出，通用电压电流信号。
底座 Base 模块与接线特点
系统三层结构：Bridge 桥接模块 + I/O 电子模块 + Base 底座模块。
底座有2‑线 /3‑线 /4‑线接线版本可选。
IO 点端子采用弹簧压接端子（tension clamp），接线方便。
模块化拼装：最多 10 个 I/O 模块并排卡扣拼装，按需组合输入输出，实现定制化远程 IO 站。
整体系统要点
物理层：总线电气隔离；供电统一 24VDC；
地址：每个 I/O 模块使用旋转编码开关独立设置总线站号；
输出‑PK 型号：内置短路硬件保护 + 短路 LED 状态指示；
模拟模块普遍具备反极性保护；模拟量 16 位，热电阻 / 热电偶专用模块。
