Micro‑Innovation MICRO PANEL GS‑2工业触摸可视化操作面板（HMI）
时间: 2026-09-22浏览次数：
Micro‑Innovation MICRO PANEL GS‑2工业触摸可视化操作面板（HMI）
Micro‑Innovation MICRO PANEL GS‑2工业触摸可视化操作面板（HMI）
瑞士 Micro Innovation AG；GS‑2 是工业触摸可视化操作面板（HMI），面向中低复杂度自动化设备；必须搭配 SMM 系统内存模块 + 可插拔通讯板卡使用；工程软件为 PDT（Panel Design Tool）。
产品概述
核心硬件组成：GS‑2 本体 + SMM 系统内存模块（后部可拔插） + 通讯扩展板卡（插槽式，如 MPB‑TP 多协议板）。
软件：PC 端 PDT 软件，用来开发 HMI 项目画面，下载到 SMM 模块。
重要免责：该 HMI不可实现人员、设备保护类安全功能；故障损坏厂商不承担相关损失；文档参数不作法律层面担保，技术规格可不经通知变更。
版本：文档版本 01，发布 2003‑12‑15。
机械安装
2.1 外形开孔尺寸
整机外尺寸：312 × 222 × 76 mm；重量约 3.5 kg
柜面开孔：296 × 194 mm；M5 固定螺丝孔。
显示：9 英寸 EL 电致发光屏；可视角度＞160°。
2.2 安装要求
设备上、下、侧面、后方与其他部件最少保留 5 cm 散热间隙；散热通风缝严禁被线缆、物体遮挡。
工作条件：垂直安装，空气对流通畅；海拔≤2000 m。
IP65 前面板防护：需要额外选购安装套件（不含在标准供货内）；套件含后压紧框，保证密封垫压紧薄控制柜面板，才能实现 IP65。
接口、硬件按键与指示灯
背板接口
供电端子（3 极插拔端子）：24 VDC；PE 保护地，0V。
允许电压：20.4~28.8 VDC；纹波极限 18.5‑30.2 VDC；典型电流消耗 0.9A。
两个系统电源 LED：+12V、+5V 电源状态指示灯。
PROG‑PORT（9 针 D‑Sub 公头，隔离 RS232 编程口）
用途：PC 下载项目；SMM‑2 版本可外接串口打印机输出日志。
引脚 2=TxD，3=RxD，5=GND；9 脚 + 5V（仅原厂配件允许使用，禁止外接第三方设备取电）；外壳屏蔽。
DOWNLOAD 按键：触发下载系统界面。
插槽：可插拔通讯板卡（MPB‑TP 等）。
下载电缆
PC 与 PROG‑PORT 连接下载项目；两头 D‑Sub 母头，2‑6 引脚 1:1 直连。
仅调试下载时临时接电脑，电缆可以非屏蔽；设备正常运行也保留该线缆时，必须用屏蔽铜编织线缆。

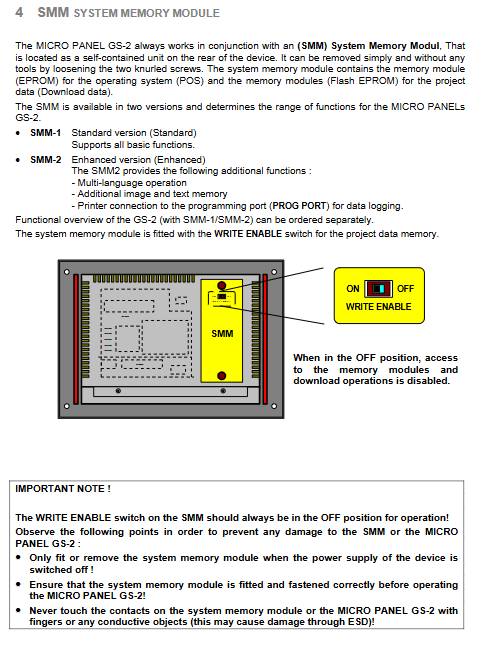

SMM 系统内存模块
SMM 是设备后部免工具可拔插模块，两颗滚花螺丝固定，存储操作系统 POS、Flash 项目工程。断电状态才允许拆装 SMM，禁止用手触碰触点，防止 ESD 静电损坏。
型号 规格 功能差异
SMM‑1 标准版 Flash 128 KB 基础 HMI 画面功能
SMM‑2 增强版 Flash 512 KB 多语言；更大图片文本存储空间；支持 PROG‑PORT 外接串口打印机记录日志
SMM 模块自带 WRITE‑ENABLE 写使能拨动开关
正常运行：必须拨到 OFF，关闭写入，防止误改写工程。
下载项目 / 改写工程：拨到 ON，允许写入 Flash。
下载完成务必切回 OFF。
线缆制作与 EMC 屏蔽规范
要达到文档 EMC 指标，必须严格执行线缆处理：
通讯板卡线缆：必须铜编织屏蔽电缆，金属外壳 D‑Sub 接头；屏蔽层大面积压接接头金属壳体，禁止只用端子压接屏蔽层。
跨控制柜安装（HMI 和 PLC 不同柜子）：必须敷设等电位连接线，避免屏蔽层流过大的补偿电流。
打印机线缆（SMM‑2）：铜编织屏蔽，两端金属接头接地；打印机 PE 与 HMI 柜体 PE 需要来自不同供电回路。
屏蔽层标准处理工艺
剥线；屏蔽编织层缩短约 3cm；
把编织层向外翻折套在外护套上；热缩管包裹翻折部分；保留 5‑8mm 裸露屏蔽；
使用带线缆压接卡箍的金属 D‑Sub 接头，压牢翻折屏蔽层，实现低阻抗外壳接地。
系统内置界面
6.1 STATUS（TROUBLE SHOOTING）故障诊断界面
系统自动弹出，常见于开机 PLC 通讯失败、运行中通讯中断。 界面信息：
POS 操作系统版本、PDT 工程软件版本；
内存分区状态 SYS/FONT/IMA/TXT；
通讯板卡状态、PLC 链路状态（OK/NOK）、预设数据状态；
PROG‑PORT（打印机）状态； 触摸屏幕任意位置，退出诊断界面回到项目画面。

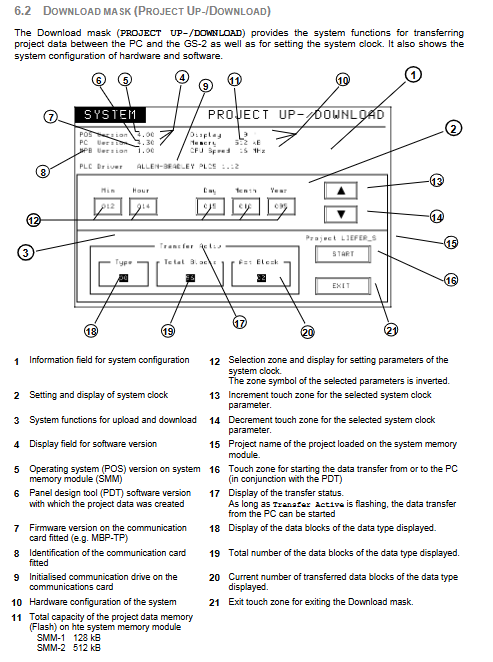

6.2 DOWNLOAD（PROJECT UP‑DOWNLOAD）上下载界面
按下背板 DOWNLOAD 按键进入。 功能：工程上传 / 下载、设置系统时钟；显示硬件版本、内存容量、传输块计数。
Transfer Active 闪烁，表示可以接收 PC 下载。
START 触摸按钮启动传输；EXIT 退出界面。
整机调试投运完整步骤
SMM 模块 WRITE‑ENABLE 拨至OFF；确认通讯板卡硬件配置正确。
断电状态接 24VDC 供电，先不接 PLC 通讯电缆。
合上 24V 电源，设备运行系统自检，加载自带 Demo 工程。
几秒后弹出 TROUBLE‑SHOOTING 故障诊断页面，此时 PLC LINK=NOK 属于正常（未接 PLC）；确认 MEMORY 全部 OK；触摸屏幕退出诊断页面。
按 DOWNLOAD 按键进入下载界面。
将 SMM 的 WRITE‑ENABLE 拨到ON（允许写工程）。
PC‑GS2 连接下载电缆；PC 打开 PDT 软件。
在 HMI 下载界面按 START；Transfer Active闪烁，PC 端执行项目下载。
下载完成，HMI 自动重启，再次自检。
务必把 WRITE‑ENABLE 切回 OFF！
接上 PLC 通讯线缆；HMI 自动建立 PLC 通讯；PLC LINK 状态由 NOK 变为 OK。
触摸屏幕执行预设，进入正常操作，调试结束。
通讯板卡固件升级 Comboard Loader
条件：HMI 操作系统 POS 版本≥5.01；通讯板支持 Flash 固件。
断电，拔出通讯板卡；板卡跳线 J7，从 RUN 切到 PRG 编程模式；插回板卡。
PC 用下载电缆连接 PROG‑PORT；PC 运行 COMLOAD.EXE 加载工具。
上电 GS‑2；通讯板红灯亮，绿灯每秒闪烁 4 次后熄灭，HMI 自动进入 COMBOARD LOADER 升级界面。
PC 下发固件 bin 文件；绿灯闪烁代表数据包接收正常；
升级完成，断电；板卡跳线切回 RUN 模式，装回板卡；升级完成。
固件版本可在 DOWNLOAD 系统界面查看。
合规与技术参数
CE 欧盟符合性：满足 EMC 指令 89/336/EWG，低电压 73/23/EC；
发射标准 EN50081‑2；抗扰 EN50082‑2；安全标准 EN60950。
显示：9 英寸 EL 电致发光，640×400；70Hz 刷新。
操作红外矩阵触摸，39×25 触摸通道。
接口：通讯板支持 TTY、电流环、RS232、RS422、RS485；PROG‑PORT 隔离 RS232，波特率最高 9600，线缆最长 20 m。
环境：存储‑40~75℃；抗振动冲击满足 IEC68‑2 系列标准；
防护：整机前面板 IP65（必须配额外安装套件）。
