KUKA KR C5 slim‑2 机器人控制器
时间: 2026-09-20浏览次数:
KUKA KR C5 slim‑2 机器人控制器

KUKA KR C5 slim‑2 机器人控制器

KR C5 slim‑2 机器人控制器本体。该控制器为抽屉抽拉式模块,本体防护等级 IP20,必须装入 KR C5 compactcab /smallsizecab 柜体实现工业现场 IP54 防护;运行 iiQKA.OS 系统,最大支持 6 轴本体,可外接 L3EA 驱动盒扩展外部伺服轴,适配 smartPAD‑2 示教器。面向具备电气电子、工业自动化专业背景工程人员,建议参加 KUKA College 培训。


产品描述

整套机器人系统:机械手本体 + KR C5 slim‑2 控制器模块 + 示教器 + 线缆 + iiQKA.OS 软件 + 选件。 控制器分为Control Unit 控制单元、Power Unit 功率单元两大模块。

功率单元壳体严禁私自拆开,内部存在致命高压。
硬件组成
Control Unit 控制单元
mini‑CSP 面板:模式、运行、故障 LED 状态指示灯、软电源按键;
NextGen 系统主板,搭载 microSD 卡(存储机器人配置)、SSD 硬盘;
可选板卡:IFBstd 标准 IO 板、IFBsafe 安全板、IFBsafeext 安全扩展板、KAI 人工智能板、以太网扩展板;
内置散热风扇。
Power Unit 功率单元(KSP‑600)
FCU(电源单元)、SCU(伺服安全控制单元);
生成直流中间回路母线电压,完成电机、抱闸控制,监控制动模式母线电压。
接口总览
后部接口(XD 系列)
XD1:三相主电源;XD2:24V UPS 供电;XD3:制动电阻;X1003 机柜风扇。
前部接口(分为安全、通讯、IO、电机抱闸四大类)
安全接口:XG58 外部使能 / 附加急停;XG11.1 基础离散安全 IO;XG11.3 安全扩展 IO;XG13.1/XG13.2(SafeOperation 选件);XG42 参考开关输入;XG11.2 US2 外围接触器控制;
网口 XF1‑XF12:KSI、KLI‑OT、KLI‑IT、Daisy‑chain 级联、KEI EtherCAT、KAI 板 AI 网口;支持 PROFIsafe / CIP‑Safety / FSoE 以太网安全;启用以太网安全之后,XG11、XG13 离散安全接口不再被控制器评估,二选一;
XG12:16 入 / 16 出非安全 IO,可按 8 通道跳线切换高边 / 低边;
XF21:RDC 机械手数据接口;XF21.1:外接 L3EA 外部轴驱动盒;
XD20.1‑XD20.6 电机连接器(A1‑A6 轴);XD10.1/XD10.2 抱闸连接器;
XG33 快速测量输入 + “Drives ready 驱动就绪” 指示灯输出;
XG19.1 示教器接口。
冷却与用途
风扇风冷散热,进出风口必须保持通畅,禁止封堵;
规定用途:驱动库卡工业机械手,可扩展外部轴;
误用:当作踏台、户外使用、防爆、放射性、地下采矿环境,误用丧失全部质保。
可用选件
US2‑compact 接口板:安全控制外围 24V 负载;
以太网扩展板,扩展多路 RJ45 网口。

安全章节
控制器属于部分完成机械,不可直接投产;系统集成商完成整套风险评估并出具 EC 符合性声明;安全性能 EN ISO 13849‑1 Cat.3 / PL d,PFH<1×10⁻⁷,设计寿命 20 年;急停、使能开关、安全输出继电器,至少每 12 个月执行一次完整功能测试。
1)停止类别(遵循 EN 60204‑1)
STOP0:立即切断驱动与抱闸电源,STO+SBC 安全扭矩关断;故障场景触发;
STOP1:受控减速停机,停机完成切断驱动电源;急停触发;
STOP2:驱动保持通电,执行静止监控。
2)人员定义
区分系统集成商、操作员、调试维护人员、保洁人员;只有经过专项培训合格人员,允许开展硬件安装调试。
3)工作空间 / 危险区
危险区 = 机械手工作空间 + 机械手 / 外部轴停止距离;
停止距离测试条件:机械手装载实际工具与负载,运行约 1 小时达到工作温度,多次测试 STOP0、STOP1,取最坏工况结果。
4)运行模式
模式 用途 速度规则
T1 手动减速,示教、程序验证 TCP 最大 250 mm/s,超速触发 STOP1,必须按住使能中位
T2 手动高速测试 允许>250 mm/s,禁止示教编程
AUT 单机自动模式 程序设定速度
AUT‑EXT 上位 PLC 外部自动模式 程序设定速度
禁止程序运行中切换模式,会触发 STOP1 停机。
5)核心安全功能
急停 EMERGENCY STOP
本地急停:smartPAD‑2 示教器急停;拔掉示教器该急停失效;
强制额外配置外部急停;按下执行 STOP1;
支持笔记本 + smartPLUG 作为示教器的特殊工况,该工况必须在笔记本就近配置物理急停。
三位置使能装置
smartPAD‑2 多组三位置使能:松开 → STOP2;完全按死恐慌位 → STOP1;
支持 XG58 外接外部三位置使能开关;
禁止胶带、扎带等物理固定使能开关。
操作员安全(安全门监控)
AUT / AUT‑EXT 模式生效;安全门打开触发 STOP1;
禁止关门自动复位,必须外部确认按钮。
T1 模式速度监控:具备 RDC/TPC 安全位置检测的机器,T1 模式 TCP 250 mm/s 为安全监控;无安全位置检测机型,该监控仅作为设备保护,不属于安全功能。
Startup 启动模式(仅以太网安全模式可用):T1 模式旁路外部以太网安全信号,用于安全围栏未完工调试;必须隔离危险区,尽量少使用。
附加保护:软件限位、机械硬限位;无驱动能量手动释放抱闸(仅限救援,会损伤抱闸)。
SPOC 单点控制安全:Submit 解释器、PLC、OPC‑UA、远程工具访问机器人;T1/T2 模式需要$SAFETY_MOTION_ENABLE条件;后台禁止改写速度倍率等运动相关变量。
6)作业安全要点
断电之后中间回路电压最高 800 VDC,维修断电拔电源线,必须等待至少 5 分钟放电;执行电气安全 5 步法;全程 ESD 防静电。
新程序、修改后程序、仿真导出程序,实体机必须优先 T1 模式测试。
维护维修必须断电上锁挂牌;带电操作仅限 T1 模式,急停必须保持可用。
安全验收:初次投运、硬件 / 安全 ID 修改后,必须完成安全验收并留存书面记录。
制动器测试:可执行抱闸测试,评估抱闸磨损;风险评估后可停用。
外围器件:安全 IO 故障恢复自动复位,存在外围设备自动重启风险,集成商需要采取抑制措施。
7)引用标准
机械指令 2006/42/EU,EMC 指令 2014/30/EU,EN ISO 13849‑1/2,ISO 10218‑1,EN 60204‑1,NFPA79、UL 北美系列标准。

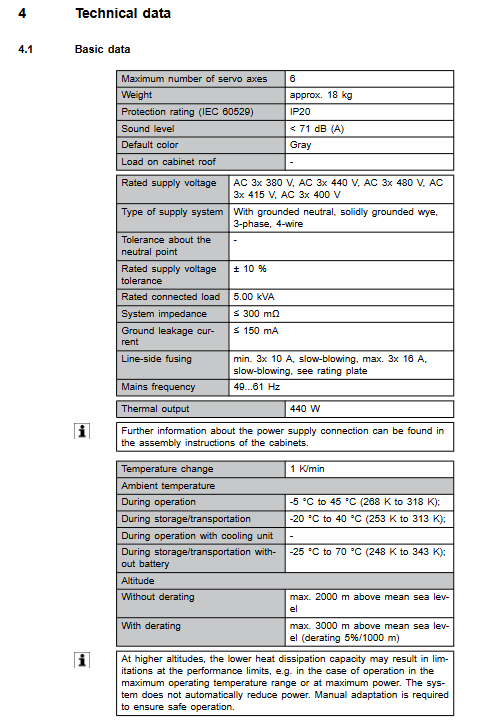

技术数据
基础参数
项目 参数
最大伺服轴 本体 6 轴;外接 L3EA 驱动盒扩展外部轴
控制器模块重量 约 18 kg
本体防护等级 IP20(装入柜体后整机 IP54)
噪音 <71 dB(A)
供电 三相 AC380‑480 V ±10%;50‑60Hz;5kVA;必须 TN 接地中性电网
漏电流 ≤150 mA;进线熔断器最小 3×10A 慢熔,最大 3×16A 慢熔
环境温度 运行‑5~+45℃;存储‑20~+40℃;拆电池‑20~+70℃,无凝露
海拔 ≤2000 m 不降功率;2000‑3000 m 每升高 1000 m 降容 5%;无自动降容,需人工干预
振动冲击 运行 0.5g 持续振动,冲击 2g;运输冲击 10g(11ms 半正弦波)
安全 IO 电气规格
安全输出:最大 30 V,电流 10‑500 mA;线缆最长 50 m;20 年设计寿命最大 950 万次切换,到期更换模块;
安全输入:5‑11 V 是未定义过渡区间;≤5 V 断开,≥11 V 导通;双通道 TA‑A/TA‑B 交替 600µs 脉冲故障检测;仅允许接无源浮置触点。
机械与铭牌
控制器模块尺寸 422.4 × 400 × 186.5 mm;
铭牌、高压警示、二维码 KUKA Xpert 链接标签严禁撕除;
REACH 法规 SVHC 物质查询 KUKA Xpert。

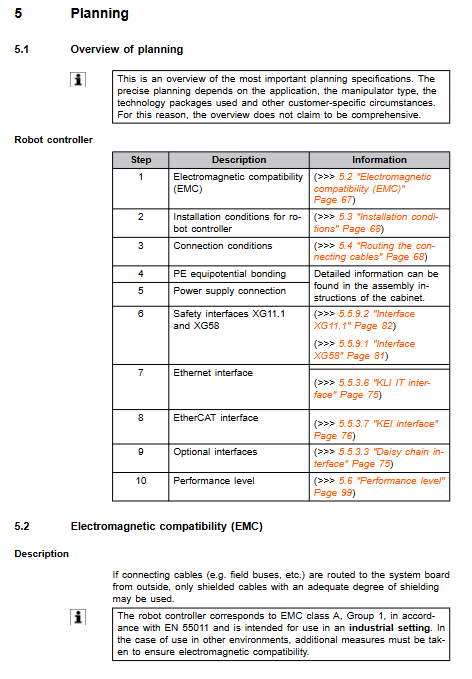

系统规划
EMC 电磁兼容:EN55011 A 类 1 组工业设备;全部外部通讯线缆必须使用屏蔽电缆,屏蔽层大面积接地。
安装条件
模块必须滑入 KR C5 compactcab /smallsizecab 机柜导轨;
控制器本体 IP20,不能裸机工业使用;导电粉尘、凝露环境必须 IP54 及以上柜体;
进出风口保持通畅;PE 等电位连接,机械手‑控制器、控制器‑厂区总 PE 排必须可靠接地。
线缆敷设
固定布线弯曲半径≥3‑5 倍线缆外径;拖链内≥7‑10 倍线缆外径;
电机动力线缆和信号数据线分开布线;
更换 XF21 RDC 数据电缆之后,全部轴必须重新执行 mastering 标定;
电机插头需要配置编码销,防止错插。
接口详细规划重点
XD2 UPS 接口:必须外接 24V UPS 电源;无 UPS 运行会发生位置、配置数据丢失,禁止无 UPS 上电运行;断电初期最大 6.5A,关机阶段最大 4A;
安全接口 XG11.1、XG58、XG11.3、XG13 全部禁止热插拔,只能断电状态插拔;
XG12 普通 IO,8 通道一组跳线切换高边 / 低边模式;供电 XD12 为外部 24V PELV;
网口:KSI 服务口严禁接入企业局域网;KLI‑OT 用于 PLC 现场总线;KLI‑IT 用于 OPC‑UA、备份云监控;KEI 支持 EtherCAT/FSoE;Daisy‑chain 用于多机器人 RoboTeam 级联;
XG33 快速测量输入,可外接传感器,同时可接 Drives‑Ready 就绪指示灯;
以太网安全(PROFIsafe / CIP‑Safety / FSoE)启用,所有 XG11/XG13 离散安全 IO 不再参与安全评估,硬件接线仍然保留,但是逻辑失效;
安全性能:PFH<1e‑7;Cat.3 PL d;前提条件:每年全套安全功能测试。

运输
全部线缆拔掉,盖板闭合,水平放置手推车转运;做好防跌落固定,避免冲击振动;
禁止野蛮摔落;不允许悬挂吊运控制器模块。

开机与重新投运
完整投运流程
目视检查控制器、机械手,确认柜内无冷凝;
将控制器滑入机柜导轨并锁止;背板 XD1/XD2/XD3 自动对接机柜背板;
完成机械手‑控制柜 PE 等电位接地,控制柜接厂区保护地;
敷设电机线缆、XF21 RDC 机械手数据线缆,安装编码销;线缆应力释放,避免拉扯;
断电状态插接安全接口 XG11.1/XG58;连接示教器 XG19.1;
确认机柜 UPS 电池保护插头恢复;
硬件变更(更换板卡、硬盘),必须使用 iiQWorks.Sim 重新生成并下载项目配置;同型号硬件直接互换;
按需启用 Startup 启动模式;确认危险区无人,安全防护全部就位;合上机柜主开关上电;
启动顺序:恢复 U 盘 → 外置硬盘 → 内置 SSD;识别外置硬盘会禁用内置 SSD;
软件调试:机器数据校验、无负载标定、带负载标定、TCP 工具标定、负载录入、软件限位设置、AUT‑EXT 外部自动接口配置。

运行
软电源按键:短按执行系统正常关机;长按≥5 秒强制硬断电(尽量避免,存在损坏系统风险);
整机断电操作:机柜主开关断开并上锁挂牌。

维护
断电拔掉电源线,强制等待至少 5 分钟中间回路放电;全程 ESD 防静电;禁止压缩空气、喷水清洗。
维护周期
每 12 个月
全部急停、全部使能开关完整功能测试(恐慌位按压 3 秒停机测试);
Drives‑ready 就绪指示灯功能测试;
IFBsafe / IFBsafeext 安全输出继电器测试;
视污染程度:清理散热鳍片、风扇;
10 年:更换主板 CR2032 纽扣电池。
维修安全硬性规定
断电上锁挂牌,断开进线电源;等待 5 分钟放电;执行电气安全 5 步法;ESD 防护;
电机、功率单元断电之后依然存在高压;
维修后必须执行全套安全功能验收测试。

维修
只有本手册描述项目允许现场维修;其余维修必须库卡培训人员;必须使用 KUKA 原装备件。 统一前置安全流程:断电 → 拔电源线 → 等待 5 分钟放电 → ESD 防护;需要将控制器整体从机柜导轨抽出之后维修。
可现场更换部件清单:
系统主板纽扣电池 CR2032(更换后 BIOS 重新设置系统日期时间);
接口板刀片式熔断器;
mini‑CSP 面板 CSP 通讯线缆;
IFBsafe 安全接口板;
IFBsafeext 安全扩展接口板;
IFBstd 标准接口板;
NextGen 系统主板;
KAI 人工智能板;
功率单元与系统主板连接板;
散热风扇模块;
整套 Power Unit 功率单元(更换需要拆卸全部上层板卡);
US2‑compact 选件板、以太网扩展选件板。
维修完成回装机柜之后,上电,执行安全功能验收测试。

故障排查
mini‑CSP 面板 LED 故障代码、系统主板硬件故障 LED;
KR C5 恢复镜像:制作恢复 U 盘,系统恢复操作流程。

停用、存储、报废处置

退役停机:断电上锁,断开全部线缆,把控制器模块从机柜抽出;
存储:室内干燥防尘,电池单独拆除存放;封堵接口,防尘罩 + 干燥剂;避免凝露;
报废处置:电路板卡按电子危废处置;纽扣电池单独回收,禁止生活垃圾丢弃。


选件

US2‑compact 接口板:提供 US2 安全受控 24V 负载输出,包含配套供电、反馈回路;完整更换、功能校验流程;
以太网扩展板:扩展多路 RJ45 网口,更换拆装步骤。
