KUKA KR C4 compact 控制器操作说明
时间: 2026-09-17浏览次数：
KUKA KR C4 compact 控制器操作说明
KUKA KR C4 compact 控制器操作说明
库卡 KR C4 compact 小型机器人控制器原版操作说明书，全书共 198 页，面向具备电气、机器人控制器、Windows 系统专业知识的技术人员，完整覆盖产品介绍、安全规范、技术参数、规划设计、运输、开机调试、操作、维护、维修、故障排查、报废存储、附录、技术支持全流程内容。
产品描述
整套工业机器人 = 机械手 + KR C4 compact 控制器 + smartPAD 示教器 + 连接电缆 + 软件 + 选件配件。 控制器分为两大物理单元：Control box 控制箱、Drive box 驱动箱，支持 19 英寸机架安装，也可独立落地。
2.1 控制箱 Control box
KPC 控制 PC：主板有 D3076‑K / D3236‑K / D3445‑K 三种硬件版本；负责人机界面、程序编辑归档、运动序列、路径规划、驱动控制、安全监控、外部设备通讯。
CCU_SR 小型机器人机柜控制单元，由 CIB_SR 机柜接口板 + PMB_SR 电源管理板组成，是整机供电与通讯中枢；具备安全输入输出、测量输入、温度采集、诊断 LED、电池备份供电等。
低压电源单元、后备电池、电源滤波器；断电后依靠电池完成受控关机并保存位置数据。
2.2 驱动箱 Drive box

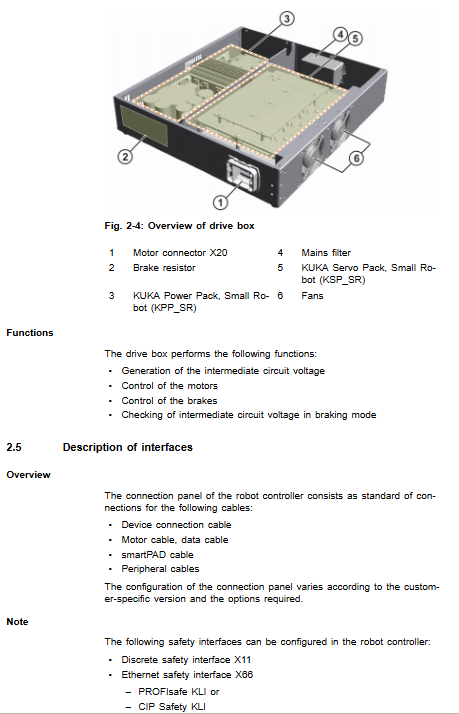

包含电机连接器 X20、制动电阻、KPP_SR 电源包、KSP_SR 伺服包、散热风扇；功能：生成中间回路电压、电机控制、制动器控制、制动模式中间回路电压监测。
2.3 接口总览
重要限制：离散安全接口 X11 与以太网安全接口 X66（PROFIsafe / CIP Safety）二选一，不能同时使用。
X11：离散安全接口；X19：示教器；X20 电机；X21 机械手数据；X65 EtherCAT；X66 以太网安全；X69 库卡服务接口。
分别列出三款主板 USB、DVI‑I/DVI‑DP、网口、PCI/PCIe 插槽硬件布局。
2.4 冷却与使用边界
双风扇环境空气冷却；禁止在通风滤棉，会升高整机温度缩短器件寿命。
允许用途：驱动 KUKA 小型工业机器人；
禁止误用：当作登高工具、超参数运行、防爆环境、地下采矿场景。
技术数据
控制器外形尺寸（三维视图 mm）、重量约 33 kg，防护 IP20；
供电：200‑230V AC 单相 / 两相，±10%，50/60Hz；额定功率 2 kVA；热损耗最大 400 W；熔断器 2×16A 慢熔；
smartPAD 示教器参数：8.4 英寸触控屏；线缆拓展最多两段，总长不超过 50 m；
可选配件支架尺寸；设备铭牌、警示标签要求；REACH 法规第 33 条信息说明。
规划设计
EMC 电磁兼容要求；
安装条件：可独立放置或装入 19 英寸机柜，机柜深度≥700 mm；左右两侧预留≥70 mm 通风间隙；优先水平安装，可选垂直安装；
接线条件：PE 等电位连接，机械手‑控制器之间使用 4 mm² 线缆，控制器接配电柜 PE 排；
电源接线要求；漏电保护器选型建议；
安全接口 X11 详细说明：50 芯 D‑Sub 连接器；通道 A/B 双通道测试输出；外部急停、本地急停、操作员安全门确认、外围使能 Peri‑enabled 信号；提供急停接线示例、安全门接线示例、安全输入浮地触点接线原理图；动态脉冲测试原理。
X66 以太网安全接口：SafeOperation 选件，PROFIsafe / CIP‑Safety；位定义输入输出字节；
Mastering 原点标定测试；X65 EtherCAT；X69 库卡服务接口；安全功能 PFH 失效率、性能等级 PL。
运输
控制器运输要求：外壳闭合、全部线缆拆除，水平放置，使用托盘叉车搬运；机柜内运输会造成板卡接触故障。
开机与重新调试

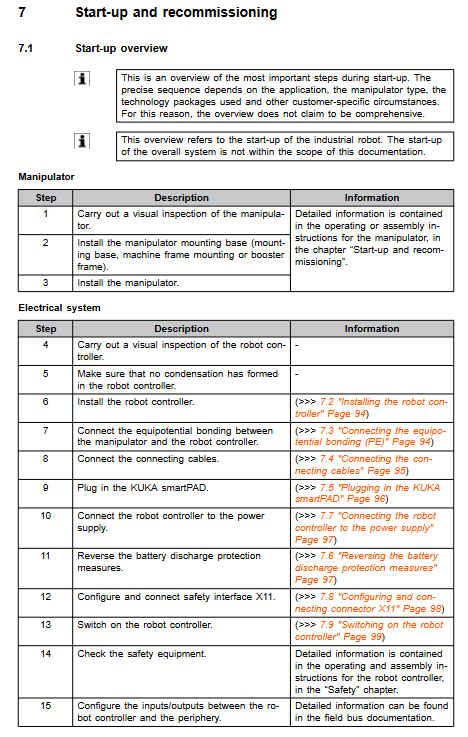

完整上电步骤：
检查运输损坏，安装控制器；
接 PE 等电位；
连接电机电缆 X20、数据电缆 X21；给出 X20 电机连接器引脚定义、X21 数据电缆引脚；
插接 smartPAD 示教器 X19；
解除电池放电保护；接入主电源（区分带 / 不带 mains connector 两种接线）；
配置并插接安全接口 X11（必须断电插拔）；
确认危险区无人员物体，防护设备完好，温度适应环境，释放急停，合闸上电，系统启动。
设备操作
介绍 smartPAD /smartPAD‑2 示教器；面板各按键：模式旋钮、红色急停、使能开关、点动按键、开始 / 停止、截图、键盘等。 示教器插拔注意：断开后急停失效，需要移除失效示教器，重新连接后等待约 30 秒，必须执行急停、使能开关功能测试。
维护
维护周期
每 6 个月：检查 CCU_SR 继电器输出；
每 1 年：全部急停、使能开关功能测试；视脏污程度清洁风扇滤网；
每 5 年：主板纽扣电池更换、控制箱风扇更换；三班工况驱动箱风扇 5 年更换；
电池：由电池监控状态触发更换。
维护安全前提：断电上锁、拔掉电源线、等待 5 分钟中间回路放电；ESD 防静电。
维护符号释义；CCU_SR 继电器输出检查方法；控制器清洁规范：禁止压缩空气喷水，用软布、无溶剂清洁剂；检查接线、PE 接地、部件磨损。
维修更换
重要：维修只能使用 KUKA 原装备件；10.9 及以上高强度螺钉拧紧一次后，再次拆卸必须换新。 详细分步拆解‑安装流程，每个部件包含：准备工具、安全警告、拆卸外壳、拔连接器、更换部件、回装外壳、收尾功能测试。 可更换部件清单：
主板 Motherboard；
主板纽扣电池 CR2032；
RAM 内存；
硬盘 SATA；
CCU_SR 机柜控制单元；
整机后备电池组（成对更换，电池存储充电周期要求）；
网卡；
低压电源单元；
电源滤波器（两种版本：普通、带插头式）；
控制箱风扇；驱动箱风扇（需要分离控制箱与驱动箱）；
KPP_SR、KSP_SR 伺服电源模块；
制动电阻 Brake resistor；
KSS 系统软件安装指引。
故障排查
CCU_SR 板卡上全部 LED 指示灯含义，不同闪烁颜色 / 频率对应的故障现象与处理对策；
CCU_SR 板全部熔断器 F 编号、额定电流、用途，保险丝布局图。
停机、存储、报废处置
停机退运：断开所有外设、电机电缆、接地线，准备运输；
长期存储：环境干燥防尘、防凝露室内存放；拆除电池，密封接口，外壳防护；电池定期补电；
报废拆解：按照材质分类处理；废旧电池不可生活垃圾丢弃，退回供应商或回收点。
