KUKA KR C4、KR C4 CK控制器通用安装操作说明
KUKA KR C4、KR C4 CK控制器通用安装操作说明
库卡 KR C4、KR C4 CK 通用控制柜原版安装、调试、维护、维修手册，面向具备电气、机器人、Windows 系统专业背景的工程师；和上一份 KR C4 compact 是同系列，但本手册覆盖标准 KR C4 全系列，支持 CK 自定义轴方案。
产品描述
整套机器人：机械手 + KR C4 控制柜 + smartPAD 示教器 + 连接线缆 + 软件 + 选件。 控制柜核心硬件组件：

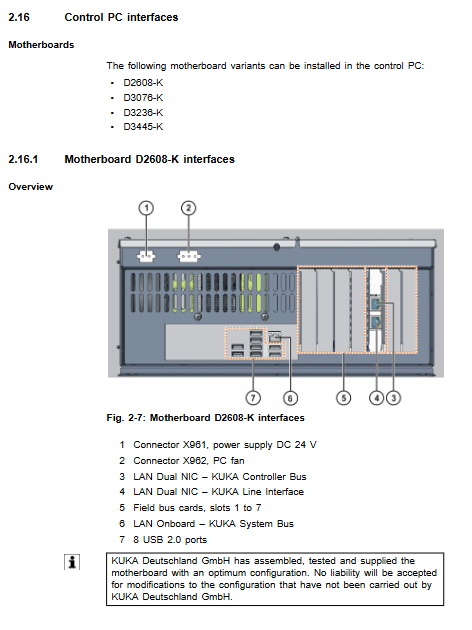

KPC 控制 PC：主板有 D2608‑K / D3076‑K / D3236‑K / D3445‑K 共 4 种硬件版本；负责人机界面、程序、路径规划、驱动控制、通讯、安全监控。
KPP 库卡电源包：把交流整流生成直流中间回路电压，为伺服单元供电，集成制动斩波器，有 5 种功率版本。
KSP 库卡伺服包：各轴伺服驱动器，多种峰值电流规格，执行电机磁场定向控制。
CCU 机柜控制单元 = CIB 机柜接口板 + PMB 电源管理板；整机电源分配、内部总线通讯、安全 IO、风扇监控、电池掉电保护，断电后依靠电池保存位置数据、受控关机。
SIB 安全接口板（标准 / 扩展 Extended‑SIB）：实现离散双通道安全输入输出，支持 SafeRobot 范围监控选件。
RDC 旋转变压器数字转换器：采集最多 8 轴电机旋变位置、电机温度；分普通版与低温 RDC‑cool（‑30~+55℃）；EDS 非易失存储器存储原点、配置数据。

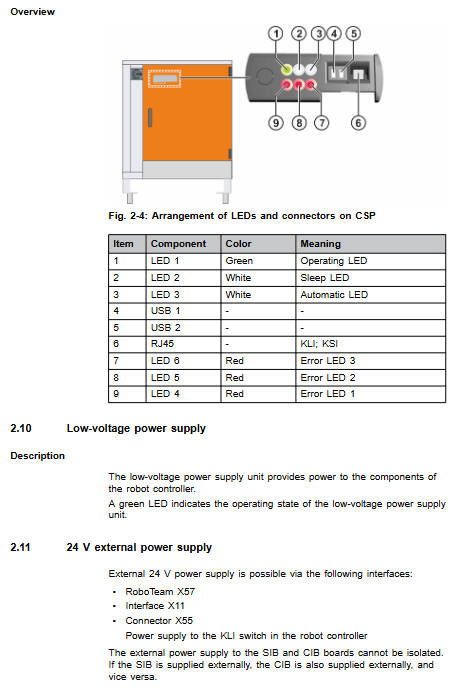

CSP 控制器系统面板：状态 LED、USB、KLI/KSI 服务网口。
低压电源单元、后备电池、电源滤波器。
总线设备分类 KCB/KSB/KEB
KCB：控制器核心内部总线（KPP、KSP、RDC、CIB）；
KSB：安全总线（SIB、SION 节点）；
KEB：外部扩展总线（Profibus、DeviceNet、EtherCAT、数字 IO 模块）。
接口面板重要约束：离散安全接口 X11 和以太网安全接口 X66（PROFIsafe / CIP‑Safety）二选一，不能同时启用。
冷却系统：双回路冷却；功率器件换热器 + 外部风机散热；禁止在通风口加装滤棉，会过热缩短器件寿命。
允许用途与禁止误用✅驱动库卡工业机器人、线性单元、变位机、符合 ISO10218‑1 的客户运动学（CK）； ❌禁止登高踩踏、超参数运行、防爆环境、地下采矿使用。
技术数据
包含控制柜外形尺寸、开孔图、门摆动角度、最小维护间隙；环境温度、海拔降额、抗振动冲击参数；smartPAD 示教器参数；SIB 安全接口电气参数；安全功能 PFH 失效率；REACH 法规信息；铭牌警示标签说明。
安全功能满足 EN ISO 13849‑1 Category3 / Performance‑Level d。
规划设计（系统集成前期）
EMC 电磁兼容：外部线缆全部用屏蔽线缆，屏蔽层大面积压接 PE 排；控制柜属于 A 类工业设备。
安装条件：落地安装、堆叠安装要求；环境禁止导电粉尘、凝露；
PE 等电位接地强制要求：机械手↔控制柜之间 16 mm² 等电位线缆；控制柜本体到配电柜 PE 排同样 16 mm²。
电机连接器全集：完整列出 X20、X7 系列、X81/X82 多轴连接器引脚分配，覆盖标准 6 轴、重载、码垛机器人、最多 8 根外部轴的接线表。
离散安全接口 X11（50 芯 D‑Sub Han 连接器）：双通道测试输出；外部急停、安全门、外部使能开关；附带完整接线原理图，动态脉冲测试原理；安全门必须配置外部确认按钮，不能关门自动复位自动运行。
X66 以太网安全接口：PROFIsafe / CIP‑Safety，SafeOperation 选件；IO 字节位定义；
CIB 板 EtherCAT 接口 X44/X65；
系统设备更换规则：更换硬盘、更换硬件模块、增删设备，必须使用 WorkVisual 软件重新配置系统。
运输
控制柜运输三种方式：吊环起重、叉车、托盘搬运；可选滚轮组件仅允许机柜内短距离移动，不能长距离转运；运输前拆除全部线缆，柜门关闭，直立放置，防倾倒支架必须装好，防止倾倒损坏内部板卡。
开机与重新调试
完整上电流程：
检查运输损伤；保证最小维护间隙；
完成 PE 等电位接地；
敷设连接电机电缆、X21 RDC 数据电缆；遵守线缆弯曲半径；
安装 smartPAD 支架，插接 smartPAD（X19）；
解除电池放电保护插头 X305；接入主电源 Harting X1；
断电状态插接配置安全接口 X11；
危险区清空人员障碍物；释放急停；合闸上电；
按需启用 Start‑up 启动模式；
完成机器数据校验、TCP 标定、原点 Mastering 测试。
重要：拔掉示教器时该示教器急停失效，系统必须保留外部急停回路。
设备操作
讲解 smartPAD /smartPAD‑2 示教器面板按键；示教器热插拔操作流程：按断开按钮倒计时 25s 内拔插头；重新插上等待约 30s，必须重新做急停、使能开关功能测试。
拔掉的示教器必须立刻移出工作区域，防止混用。
维护
维护周期
每年：SIB / 扩展 SIB 继电器输出检查；全部急停、使能开关完整功能测试；视脏污程度清洁风扇、散热器；
风扇、电池：依据污染程度、电池监控状态更换； 维护安全前提：断电上锁，断开进线电源；等待中间回路放电；全程 ESD 防静电。
禁止压缩空气直吹机柜内部；仅软布 + 无溶剂清洁剂；
维护结束：检查熔断器、插头、接地、磨损零部件。
维修更换
维修优先库卡原厂备件；10.9 及以上高强度螺钉，拆卸后必须换新，不可重复拧紧。 逐个部件完整拆卸‑安装步骤，每个组件包含：工具清单、备件物料号、安全警告、分步拆装、收尾功能测试：
外部风扇、内部风扇模块；
KPC 控制 PC 整套、PC 主板纽扣电池、PC 风扇、HDD/SSD 硬盘、双网口网卡；
KPP 电源包、KSP 伺服包；
CCU 机柜控制单元；
SIB 安全接口板 / Extended‑SIB 扩展安全板；
RDC 旋变数字转换器；
机柜电池组（分冷却风道后方、柜门内两种电池位置，必须成对更换，注意极性；长期存放电池定期补电）；
低压电源单元；压力补偿过滤塞；制动电阻；电源滤波器；
KSS 系统软件安装说明。
硬盘更换后，必须通过 WorkVisual 或者恢复镜像重新配置系统。
故障排查
CCU 板全部 LED 指示灯含义，故障对应处置方案；
CCU 全部熔断器编号、额定电流、用途，LED 熔断指示；
RDC、CSP 系统面板 LED 状态；
4 种主板（D2608‑K/D3076‑K/D3236‑K/D3445‑K）网口 LED 状态；
SIB 安全板 LED、半导体自恢复保险复位方法；
KPP、KSP 伺服模块 LED 状态，报警 / 警告消息列表。
停机、存储、报废处置
停机退运：拆除全部外设电机电缆、接地线；
长期存储：干燥防尘无凝露室内；拆下电池密封接口；电池定期补电；
报废：按材质分类处置；废旧电池作为危废退回供应商回收，禁止生活垃圾丢弃。
