KUKA KR 360 FORTEC重载六轴工业机器人
时间: 2026-09-16浏览次数：
KUKA KR 360 FORTEC重载六轴工业机器人
KUKA KR 360 FORTEC重载六轴工业机器人
库卡重载六轴工业机器人机械本体装配手册，面向具备机械、电气高级专业知识的系统集成、调试维护人员；机器人属于半成品，集成商负责整套设备 CE 合规与风险评估。产品家族包含多个子型号，支持地面安装 (F)、吊顶安装 (C)、铸造加强型 F 变体、吊顶铸造 C‑F 变体，覆盖 KR360 R2830、KR280 R3080、KR240 R3330 三大系列重载机型，适配 KR C4 / KR C5 控制器。
产品描述
完整机器人系统组成
机械手本体、机器人控制器、smartPAD 示教器、连接电缆、系统软件、选件配件。

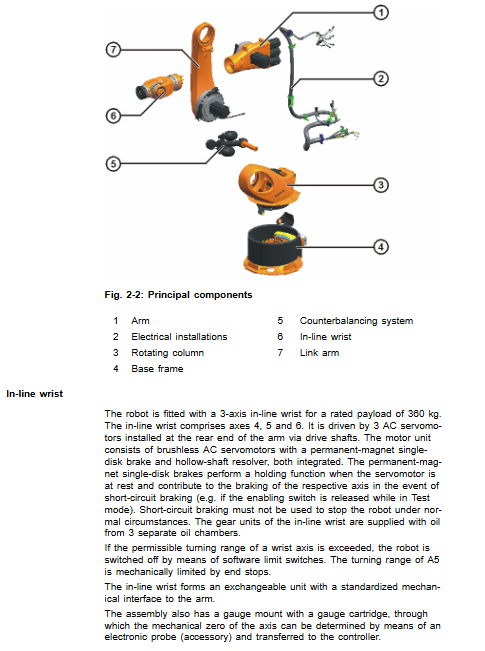

机器人本体结构
6 轴串联关节型机械手，铸件 + 轻质合金结构，交流伺服电机驱动；A2 轴配备液‑气压平衡缸系统，抵消连杆重力载荷；主要部件：底座框架、回转立柱、连杆臂、小臂、Inline 空心手腕。
F 变体：加强手腕，臂部内部加压防尘防潮，适配高温、粉尘铸造恶劣工况；需要接入干燥压缩空气。
C 变体：吊顶倒置安装；平衡缸工作模式与地面版相反。
C‑F：吊顶 + 铸造加强，双重变体。
电气部件：RDC 盒、多功能壳体 MFH、整套电机 / 信号线缆；底座后部对外连接器。
可选配件：机械硬限位、轴角度限制模块、无驱动释放装置（手动释放抱闸）。
规定用途与误用
规定用途：搬运工装夹具、工件加工、物料转运，在规定环境参数内使用，完整遵循装配维护手册。
误用（丧失质保）：载人 / 载动物、户外、防爆、放射性、井下作业、攀爬踏脚、超参数运行、缺少安全防护运行。
机器人是半成品，必须集成进完整系统，实现 CE 合规。
技术数据
包含 KR360 R2830 / KR280 R3080 / KR240 R3330，每个型号又分 F、C、C‑F 变体。
基础共性参数
重复定位精度 ISO9283：±0.08 mm；噪声＜75 dB (A)；防护等级本体 IP65；F 变体手腕 IP67。
环境：运行温度 10~55 ℃；存储‑25~60 ℃；环境等级 3K3。
重量约 2385‑2421 kg 不等；底座安装孔位 S960。
法兰标准 ISO 9409‑1‑200‑11‑M12，12 颗 M12‑12.9 级螺栓。
电缆：适配 KR‑C4 / KR‑C5 控制器，电机电缆、数据 RDC 电缆、等电位接地线；最大电缆长度 50 m。
各型号核心规格
型号 额定负载 最大负载 最大到达 安装方式
KR360 R2830 360 kg 472 kg 2826 mm 地面
KR360 R2830 F 360 kg 472 kg 2826 mm 地面铸造加强
KR360 R2830 C 360 kg 472 kg 2826 mm 吊顶
KR360 R2830 C‑F 360 kg 472 kg 2826 mm 吊顶铸造加强
KR280 R3080 280 kg 356 kg 3076 mm 地面 / F 铸造版
KR240 R3330 240 kg 297 kg 3326 mm 地面 / C 吊顶 / F 铸造
F 铸造机型需要接入干燥洁净压缩空气，臂部维持 0.1 bar 过压，防止粉尘水汽进入。
轴参数、负载图表
各轴运动角度范围、额定负载下转速；必须同时校验负载质量 + 转动惯量，使用 KUKA‑Load 工具核算工况，负载参数必须录入控制器，否则会齿轮 / 电机过载、缩短寿命。
包含负载 Lxy‑Lz 载荷曲线图；法兰承受的轴向力、径向力、倾覆力矩（分正常运行、急停工况）。
附加载荷：立柱、连杆、小臂上可以安装附属负载（管线包、护罩），给出允许重量与安装孔图纸。
基座载荷（土建关键）
输出机器人运动传递到底座的：垂直力、水平力、倾覆力矩、A1 回转扭矩；区分正常值与峰值（不含安全系数，土建设计需要额外加安全系数）；吊顶版本载荷方向反转。
停止距离与停止时间
按照 DIN‑EN‑ISO 10218‑1；给出 STOP0（切断动力）、STOP1（路径保持停机），不同速度倍率 POV、不同负载占比下 A1/A2/A3 轴的停机角度、停机时间图表；多轴复合运动停止距离会变大。
铭牌标签与 REACH 法规
本体多组警告铭牌：高压、高温、危险区、运输姿态、平衡缸压力警示，铭牌不得撕毁，模糊必须更换。
REACH 法规 SVHC 高关注物质信息查阅 KUKA Xpert 系统。
项目规划设计
恶劣工况提示：长期接近温度极限、磨蚀环境、满功率冷启动、高频短往复运动、持续静态受力、外部工艺力，会加速部件磨损，需要缩短维护周期，建议咨询库卡服务。
底座选型
175 mm 底座 S960：混凝土基础≥175 mm 厚度，混凝土等级 C20/25，化学锚栓安装；基础和底板之间禁止保温层 / 找平砂浆夹层。
200 mm 底座；整机框架安装（机器机架安装）。
土建安全：必须保证抗倾覆，防止机器人倾倒坠落风险。
电缆选型，区分 KR‑C4 与 KR‑C5 的电机、数据线缆规格，接地等电位要求。

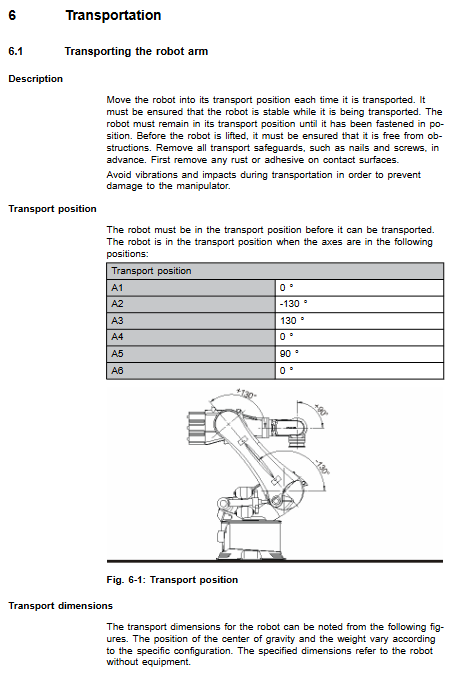

运输
机械手必须置于规定运输姿态，拆除全部外接线缆；搬运使用本体吊点，规避冲击振动。
开机与重新投运
地面机器人安装；吊顶机器人安装；底座安装流程，螺栓扭矩规范。
线缆区分两套控制器 KR C4、KR C5：电机电缆、数据 RDC 电缆、保护接地 / 等电位电缆的接口、接插件说明。
投运前置条件：基础合格，紧固件扭矩到位，无运输损伤，环境温度适应消除凝露，全部线缆锁紧；完成安全功能测试。
维护
维护前断电上锁挂牌，ESD 防护；提供完整维护周期总表。 主要维护项目：
O‑ring 密封圈（A4/A5 轴）补润滑脂；
液‑气压平衡系统定期检查；
A4‑A6 传动轴检查；
全部 6 个轴齿轮箱换油：分别放油、注油步骤；
线缆包润滑；
平衡缸组件更换：分地面机型拆装步骤、吊顶机型拆装步骤（拆装前机械锁死机械臂）；
机器人本体清洁：断电，软布中性清洁剂，禁止高压喷水；维护结束复测全部安全功能。
维修
电机更换：A1/A2/A3 电机拆卸安装流程；
A4‑A6 手腕电机 + 万向传动轴组件拆装，区分带紧定螺钉、O‑ring 两种万向轴结构；
电气布线说明。
停用、存储、报废处置
地面 / 吊顶机器人停机拆解流程；
长期存储：做好防护；
报废：机械、液压油、压力部件按当地废弃物法规分类处置。
选件
无驱动手动释放装置 Release device：在驱动器断电时手动释放抱闸移动机械手，操作步骤与结束复位。
