KUKA KR IONTEC‑2 系列六轴工业机器人
时间: 2026-09-15浏览次数：
KUKA KR IONTEC‑2 系列六轴工业机器人
KUKA KR IONTEC‑2 系列六轴工业机器人

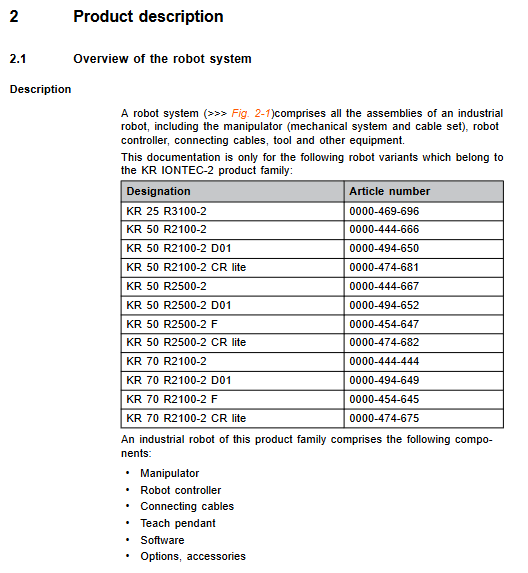

KR IONTEC‑2 系列六轴工业机器人本体装配、调试、维护维修官方手册，覆盖 KR25 R3100‑2、KR50 R2100‑2、KR50 R2500‑2、KR70 R2100‑2 以及多个衍生变体：D01 高精度版、F 铸造版、CR lite 洁净版；支持 KR C5、KR C5 mid‑2 控制器；支持地面、吊顶、部分机型支持壁挂安装。
产品描述
机器人本体结构：6 轴串联关节臂；核心组件：同轴内置手腕 (in‑line wrist)、连杆臂、旋转立柱、底座框架、整套线缆组件。A1‑A3 配置仅设备保护用途机械硬挡块，不能作为人员安全防护，人身安全依靠控制器 Safe Robot 安全功能或者可选机械轴限位。
安装方式
标准机型：地面、吊顶；KR50 R2500‑2 支持壁挂。
非地面安装时必须在 WorkVisual 软件中配置安装姿态，配置错误造成过载、异常运动。
允许用途：搬运工具工装、工件加工转运，必须满足规定环境条件。
禁止误用（误用直接丧失保修）：踩踏登高、超规格运行、缺失安全防护、载人载动物、户外露天、防爆区域、放射性环境、矿山井下。
本体法兰：遵循 ISO 9409‑1，不同子型号法兰参数不同，文档提供详细法兰受力（正常运行 + 急停工况）。
附加负载接口：旋转立柱、连杆臂、大臂均预留附加负载安装面，有最大允许附加负载限制。
可用选件：制动器手动释放装置、A1 机械限位、管线包、提升板、叉槽吊装套件等。
技术数据（海量机型参数）
覆盖 KR25 R3100‑2 / KR50‑R2100‑2 / KR50‑R2500‑2 / KR70‑R2100‑2，以及变体 D01（高精度，重复定位 ±0.03 mm）、F 铸造版（IP65）、CR‑lite 洁净版。
公共环境参数
运行温度：0~55 ℃；存储运输‑25~60 ℃；
防护等级：标准版 IP54；手腕多数型号 IP67；F 铸造整机 IP65；
噪音＜80 dB (A)；支持 ESD IEC61340‑5‑1；
电缆适配 KR C5 / KR C5‑mid‑2，电缆长度 7‑50 m 最大 50 m。
机型关键参数示例
KR25 R3100‑2：额定负载 25 kg，最大 33 kg，最大半径 3100 mm，自重 510 kg，重复定位 ±0.05 mm。
KR50 R2100‑2：额定 50 kg，最大 66 kg，半径 2100 mm。
KR50 R2500‑2：额定 50 kg，最大 64 kg，半径 2500 mm，支持壁挂。
KR70 R2100‑2：额定 70 kg，最大 87 kg，半径 2100 mm。
各机型完整提供：轴运动范围、额定负载下各轴最大速度、负载曲线图、法兰载荷（正常运行、急停冲击两种工况）、底座地基载荷（地面 / 吊顶 / 壁挂）、工作包络图、零点标定（mastering）位置、允许附加负载。
重要提醒：负载校核同时要校验质量、重心位置、转动惯量，必须使用 KUKA Load 软件校核并录入控制器，否则齿轮电机提前损坏。 本章还包含本体铭牌标签位置说明、REACH 法规信息、停止距离与停止时间说明。

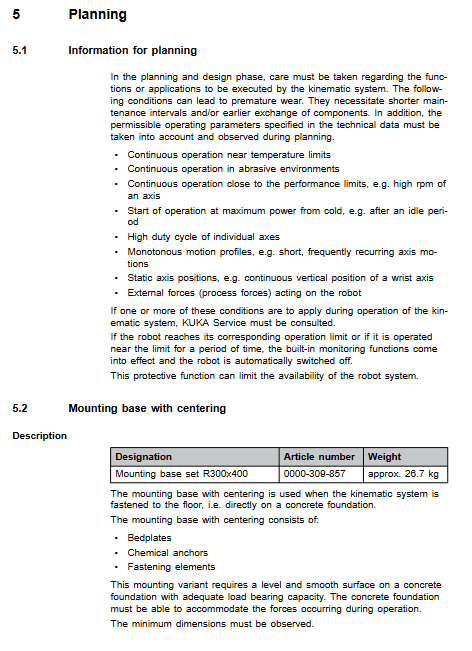

规划设计
两种安装底座方案
带对中定位底座套件 R300×400：用于混凝土地基，零件号 0000‑309‑857；含底板、定位销、M20 螺栓、化学锚栓；混凝土最低等级 C20/25；地基不平整允许找平砂浆，螺栓孔严禁灌入砂浆。
机架框架直接安装：直接安装客户钢结构 / 滑台；依靠圆柱销 + 扁销定位；8 颗 M20 螺栓对角分步拧紧。
电缆规划
区分 KR C5 与 KR C5‑mid‑2 两套电缆定义：电机电缆 XD30、数据电缆 XF31、16 mm² 等电位接地导体。完整提供连接器引脚定义。
最小弯曲半径要求，必须做等电位，遵循 VDE0100、EN60204‑1。
A1 底座后部是对外接口 A1，包含电机、数据、可选 I/O 扩展 X76、气路接口 AIR1/AIR2。
长期极限工况（持续高温、高频启停、接近性能极限运行）会缩短部件寿命，需要缩短维护周期，必要咨询库卡服务。
运输
必须移动至规定运输姿态，不同机型给出各轴角度。
两种搬运方式：
叉车：使用底座叉槽套件，叉槽必须完整安装；
起重机吊运：使用官方吊具套件，M12 吊点；需要拆除工具、管线包，防止重心偏移。
运输避免冲击振动；禁止使用非认证吊点。提供各机型重心坐标、运输外形尺寸。
启动与重新调试
分两类启动流程：底座套件地面安装、机架式（地面 / 吊顶 / 壁挂）安装。
通用步骤：安装叉槽吊具→清理安装面、定位销就位→机器人就位→对角分级拧紧 M20 螺栓→找平灌浆（底座套件）→拆除叉槽吊具。
接线规范：接地 M8 螺母扭矩 15 Nm；电机电缆 XD30，数据电缆 XF31，连接器必须听到卡扣锁止到位；可旋转 90° 锁死卡扣，防止意外松脱；完成做等电位导通测试。
WorkVisual 软件中设置实际机器人安装姿态（地面 / 吊顶 / 壁挂）。
A4 轴超程指示器：丢失零点 mastering 后，根据指示器销钉位置，选择正确旋转方向执行预标定缺口操作，避免手腕线缆扭损。
T1 模式低速整机试运行。
维护
维护周期基准
开机 100h：检查全部紧固件螺栓扭矩；
5000 h：目视整套 A1‑A6 线缆，破损找库卡服务更换；
20000 运行小时或者 5 年（先到为准）：全部齿轮箱换油，A1 线缆护套润滑。
润滑油：齿轮箱统一使用 Optigear Synt. ALR 150，各机型各轴加注容量手册表格明确；换油前机器人摆至指定姿态，放油口最低位；放油前通气泄压，防止热油烫伤；磁性螺塞规定拧紧力矩。
A1 线缆护套使用 Optitemp RB2 润滑脂。
清洗：只能使用无溶剂、水溶性中性清洗剂，严禁高压蒸汽喷射清洗机器人。
维修
章节简述，本体详细电机更换、电气维修参考对应详细图纸；电机更换通用安全：A2/A3/A5/A6 电机拆卸，必须吊索固定臂体，断电抱闸失效，臂会自重下坠挤压伤人；新电机花键薄涂润滑脂，O 型圈全部换新；螺栓对角分级紧固；更换电机后该轴必须重新零点标定 mastering，T1 低速测试。包含 micro‑RDC 电气系统原理图。
退役、存储、处置
拆机流程：机器人运动至运输姿态；急停上锁断电；拆除工具；断开气路、电缆、接地；松开底座 M20 螺栓，垂直吊离，保护定位销。
存储条件：存放环境干燥少尘，减少温度波动，防止凝露，避免阳光直射；存储‑40~60 ℃；本体清洁遮盖，拆除工具附件，密封电气接头，必要放置干燥剂。
报废拆解处置：按材质分类回收铸铝、铸钢、钢材、铜电缆、电气元器件；齿轮油作为危废处理。文档列出全部零部件材质清单。
选件：制动器手动释放装置
用途：断电故障时手动搬动关节，仅用于人员救援脱困。
强制警告：使用释放装置手动移动关节后，全部轴必须重新执行零点标定，并且制动器功能测试，否则会发生碰撞伤人事故。
