Lauer LCAstarline（LCA300 / LCA320 / LCA325）文本显示屏
时间: 2026-09-09浏览次数：
Lauer LCAstarline（LCA300 / LCA320 / LCA325）文本显示屏
Lauer LCAstarline（LCA300 / LCA320 / LCA325）文本显示屏
Systeme Lauer 的 LCAstarline 系列工业文本操作面板手册。该系列为 PLC 配套简易文本显示器，用于显示报警、过程变量、操作页面，支持参数修改、打印输出。
概述、安全与标准
产品定位：工业设备人机接口，显示故障信息、过程实际值，修改工艺设定值；支持帮助文本，最多1024 条消息文本、256 待机页面、256 操作页面。
合规认证：CE，遵循 EMC 指令 89/336/EWG；EN50081‑2、EN55082‑2。
目标人员：熟悉自动化、PC 技术的专业人员。
安全要点
仅允许安装嵌入整机内部，整机满足机械指令 89/392/EWG 才允许投运。
供电为安全特低电压 SELV；保护地 PE 与电源 0V 内部隔离，外壳必须接地，PE 线尽可能短。
前膜容易积累静电，只能使用湿布擦拭；LCD 破损禁止接触内部有害物质。
可工厂预配置用于防爆 Zone1/2；出厂之后不能追加防爆认证，必须订货时指定。
质量支持：整机 48 小时高低温老化测试；提供热线、现场 / 厂内培训。
硬件规格与接口
2.1 供电
电源：+24 VDC ±20%；允许短时 20ms 电压跌落；典型功耗 300mA；1A 慢熔玻璃保险丝，带备用保险丝。
供电端子 2‑pin，最大导线截面积 2 mm²。
2.2 串行接口
25‑pin SUB‑D（RS232/TTY）：PLC 通讯 / PC 下载工程，也可接 TTY 电流环。
15‑pin SUB‑D（RS422/485）：总线通讯。
9‑pin SUB‑D（仅 LCA325）：打印机接口 RS232，适配 LCA710/LCA750 工业打印机。
不同 PLC 需要专用驱动程序（对应手册），使用配套适配器电缆 LCA‑7xx。
2.3 操作面板元件
显示：LCD 背光；LCA320/325：2 行 ×40 字符；BIOS≥201.4 支持多国字符集；支持 8 个用户自定义特殊字符。
指示灯
ERR：常亮：固件 / 工程异常、通讯未建立；闪烁：和 PLC 通讯中断。
PLC、LCA：模式切换指示灯，PLC‑LCA移位按键切换模式。
7 个功能按键每个自带 LED；LED 支持 4 种状态：OFF 关、ON 常亮、FLASH 闪烁（75% 亮）、INVERSE FLASH 反向闪烁（75% 熄灭）。
按键模式
← / →：光标左右、切换页面；
↑ / ↓：翻帮助 / 消息文本、增减变量；
EDIT：进入操作页总览 / 退出编辑；
HELP：调出当前页面绑定的帮助文本；
ENTER：确认编辑，把修改值写入 PLC。
✅ PLC 模式（PLC 灯亮）：按键编码直接上传 PLC，按键按下对应 bit 置 1，用于 PLC 程序处理按键逻辑。
✅ LCA 本地模式（LCA 灯亮）：面板内部处理；用于翻页、浏览消息、编辑变量，按键码不上传给 PLC。
7 个复合按键功能（LCA 模式）：

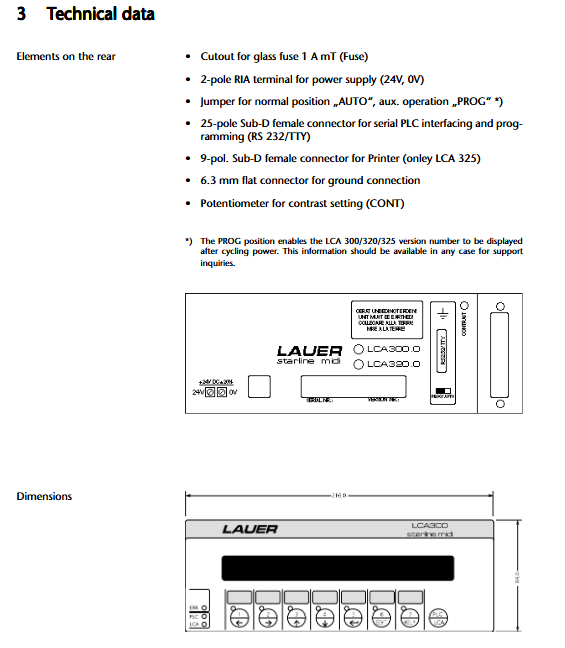

背板：对比度调节电位器；PROG 跳线（上电显示固件版本，用于技术支持）。
2.4 物理机械
外形：216 × 84 mm；面板开孔安装；
防护：前面板 IP65，背板 IP20；
存储介质：内部 64 KB Flash‑EEPROM，存放固件、工程文本、变量定义。
安装、EMC 抗干扰要点
机柜内和干扰源（接触器、变频器）保持≥250 mm 距离；动力电缆与信号电缆分线槽敷设。
接触器 / 继电器线圈必须配续流二极管或者 RC 吸收回路。
信号线＞5 m 必须用屏蔽电缆，屏蔽层两端接地；需要等电位联结导体≥10 mm²。
电源建议外部增加电源滤波器。
外壳保护接地导线短而粗；电源 0V 在电源侧单点接地，遵循 VDE 规范。
开机调试步骤
整机断电；接好 24V 供电；
PC 使用 LCA733 编程电缆，通过 LCAPRO 软件下载工程记录（包含文本、变量、固件、PLC 驱动）；
接通 PLC 与 LCA；上电；
警告：必须使用 LCAPRO 软件；错误固件 / 驱动会造成 PLC 和面板故障。

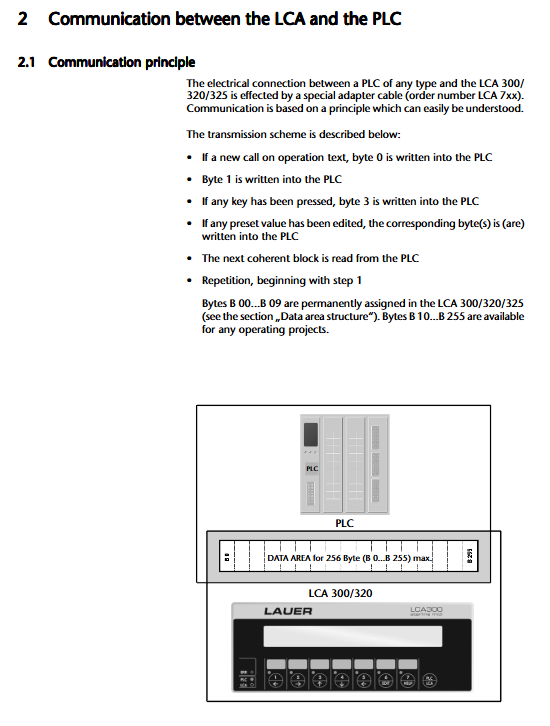

PLC‑LCA 通讯原理
通讯使用256 字节共享数据区 B0…B255。B0‑B9 系统保留；B10‑B255 用户自由分配（消息位、变量）。 通讯循环流程：
PLC 写入操作页面编号；
LCA 检测按键动作，把按键编码写入对应字节；
如果编辑修改设定变量，LCA 把新值写入对应数据区；
LCA 读取 PLC 全部共享字节；循环往复。
4.1 系统字节分配（B0‑B9）
B0：操作页面编号输出；
B1：bit0 = Alive 心跳信号（LCA 周期性置 1，PLC 用来判断面板在线）；bit1‑bit7：按键状态；
B2（仅 LCA325）：打印机状态位；
B3：按键编码；bit6 移位键状态；bit7 本地 LCA 模式标记；
B4/B5：7 路按键 LED 控制，两个 bit 组合实现 4 种 LED 状态；
B6：数据记录 / 语言切换位，支持两套工程记录实现多语言切换；
B7：优先级屏蔽、消息显示模式、键盘锁定；
B8：打印触发；
B9：待机文本编号。
4.2 优先级体系（数字越大优先级越高）
优先级 0 待机 Idle：无消息、无操作页面时显示待机文本；
优先级 1 Information 信息消息；
优先级 2 Failure 故障消息；
优先级 3 Operating 操作页面；
优先级 4 编辑（最高）。
面板自动显示当前最高的启用优先级；PLC 可以通过 B7 字节屏蔽部分优先级。
4.3 消息系统
最多1024 个消息位（B10.0 ～ B137.7）；PLC 对应 bit 置 1，面板显示对应消息文本。
消息缓存最多 128 信息 + 128 故障；断电缓存丢失。
消息显示模式：第一条消息、最后一条消息、循环滚动显示。
每条消息可以绑定独立帮助文本（最多 32 行），HELP 按键查看。
4.4 变量类型（实际值 Actual / 设定值 Preset）
变量可以放在待机文本、消息文本、操作页面。Actual 仅显示；Preset 可以面板编辑，确认后写回 PLC。
变量类型 功能说明
BIT 位变量 PLC 一个 bit，0/1 分别显示两段自定义文本
STRING 字符串 1 字节，0‑255 每个数值对应自定义文本，确认 ENTER 才写回 PLC
CSTRING （手册示例等价 STRING）修改立即写回 PLC
BINARY(BIN) 无符号数字；支持小数点、上下限、前导零；支持 1 字节 / 双字节
VBIN 带符号二进制数值，正负号；1/2 字节
BCD BCD 编码数字，十进制显示
ASCII ASCII 字符，显示字符串
操作页面最多 256 个，每个操作页面最多 2 行 ×40 字符，放置变量用于修改参数。
打印机功能（LCA325 独有）
RS232 打印口；LCAPRO 软件配置：波特率 1200‑9600、数据位、停止位、校验；握手模式 NONE / XON/XOFF/ RTS‑CTS；打印输出方向。
两种打印触发方式：
硬拷贝 Hardcopy：PLC 触发 B8.0 上升沿，打印屏幕当前显示全部内容；打印完成 B2.0 置 1。
消息打印 Message print：B8.1 置 1，打印消息队列全部消息。
打印机状态反馈到 PLC B2 字节；通讯中断会中止打印任务。
编辑器操作流程（修改 Preset 设定变量）
按PLC‑LCA切换为 LCA 本地模式（LCA 灯亮）；
按EDIT进入操作页面选择；
光标键选对应操作页面，ENTER进入页面；
光标定位到可编辑 Preset 变量；↑↓修改数值；
ENTER确认，新值写入 PLC；光标跳到下一个变量；
EDIT退出编辑模式。
LCAPRO 可以配置超时时间，无按键自动退出操作优先级。
维护与防爆使用
常规免维护；前面板只能湿布擦拭；
LCD 损坏禁止接触内部；
防爆应用：订货时指定 Ex 区域 1/2 版本；整机必须满足 VDE0165；不能后期改造增加防爆资质；
Ex 区域插拔电缆、保险丝必须整机断电。
配套软件 LCAPRO
运行平台 MS‑DOS / DR‑DOS，PC 至少一个串口，3MB 硬盘空间；
功能：选择 PLC 驱动；编辑待机 / 消息 / 操作页面、变量定义；下载 / 上载面板工程；生成项目文档；多语言；上下文帮助。
重要：固件版本≥201.4 才支持国际字符集。
