Bonfiglioli ACTIVE 系列ACT210（230V）、ACT410（400V）变频器操作说明书
时间: 2026-09-07浏览次数：
Bonfiglioli ACTIVE 系列ACT210（230V）、ACT410（400V）变频器操作说明书
Bonfiglioli ACTIVE 系列ACT210（230V）、ACT410（400V）变频器操作说明书
Bonfiglioli（邦飞利）ACTIVE 系列ACT210（230V）、ACT410（400V）变频器操作说明书，型号覆盖功率从 0.55kW～132kW，设备防护等级 IP20，用于工业柜体内部安装，完整覆盖储运、供货清单、技术参数、机械安装、电气接线、操作面板 KP500、调试、故障等全部内容。
储存与运输
储存：保留原厂包装，干燥无尘少温差环境；不通电存放最长 1 年，超过 1 年必须上电 60 分钟，超期需对电容复形，联系厂家；满足 DIN EN 60721 储存标准。
大件搬运（Size7 大功率机型）：重心偏移，使用合格吊具；禁止站在吊物下方；Size7 吊装要使用机壳 M8 吊环，起吊角度不能小于 60°。
开箱：收货立刻检查运输损伤，7 天内向供应商报备损伤。
就位安装：Size1‑6 人工搬运装机柜；Size7 必须起重设备吊装，只允许垂直立式安装，禁止水平、倒装。
供货范围

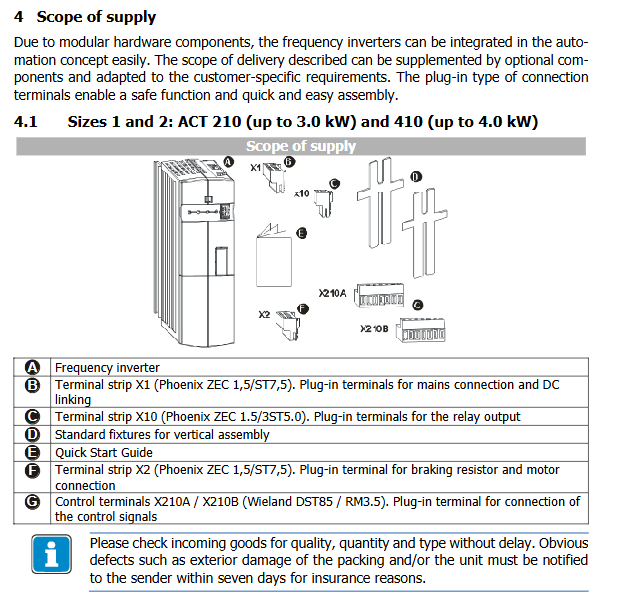

设备分 Size1/2/3/4/5/6/7，功率从小到大：
规格 功率范围 装箱配件
Size1‑2 ACT210 ≤3kW；ACT410 ≤4kW 变频器本体、可插拔功率端子 X1/X2、继电器端子 X10、垂直安装固定支架、控制端子 X210A/X210B、快速入门指南
Size3‑4 ACT210 4‑9.2kW；ACT410 5.5‑15kW 变频器、X10 端子、M4 安装支架螺丝、控制端子、快速指南
Size5 ACT410 18.5‑30kW 变频器、X10 端子、M4 螺丝支架、控制端子、快速指南
Size6 ACT410 37‑65kW 变频器、X10 端子、M5 支架、控制端子、快速指南
Size7 ACT410 75‑132kW 变频器、X10、控制端子、快速指南
所有端子均为可插拔设计，方便接线维护；可选件通讯板、编码器板、IO 扩展板不在标准供货内。
技术数据
通用环境参数
防护等级 IP20（盖板端子完整装好前提下）；
温度：储存‑25~55℃，运输‑25~70℃，运行 0‑55℃；大于 40℃需要降功率；海拔＞1000m 降容，最高 4000m；
环境满足 EN60721‑3‑3 3K3；湿度 15‑85% 无凝露；
电网支持 TN / TT / IT 电网；不允许角接地 TN 电网；
过电压类别 III，污染等级 2；最大短路耐受电流 5kA；
功能：V/f 控制、无传感器矢量、带编码器磁场定向控制；定位、起重制动控制、S‑曲线加减速、PI 工艺控制器、主从通讯、4 组独立参数集、故障记忆、PC 调试软件。
控制端子电气规格
X210A：+20V 输出最大 180mA，多路数字输入；部分端子支持最高 150kHz 高频脉冲；
X210B：数字输出（最大 40mA）；多功能输出（模拟 / PWM / 频率输出）；+10V 参考电源（4mA）；多功能模拟输入 0‑10V / 0‑20mA；
继电器 X10：转换触点，AC240V 5A 接通能力。

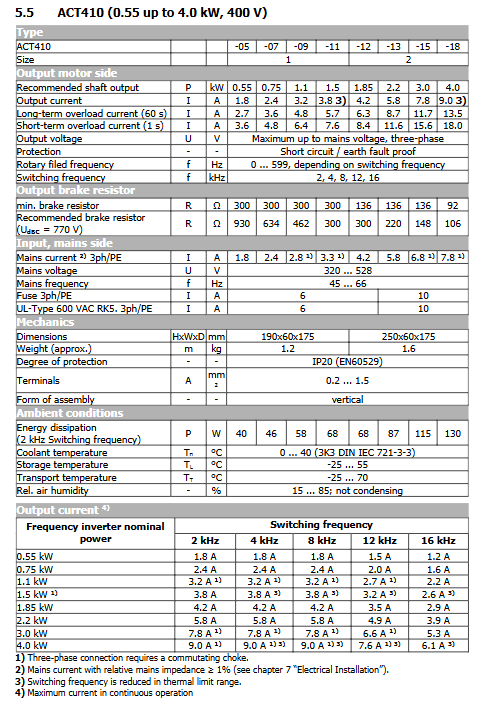

各型号功率表
ACT210：230V，0.55‑9.2kW；
ACT410：400V，0.55‑132kW； 给出额定输出电流、60s 长时过载、1s 短时过载电流；最小与推荐制动电阻阻值；输入保险丝规格；重量、外形尺寸；开关频率可选 2/4/8/12/16kHz，开关频率越高，允许输出电流越小，需要降额。
降容 Derating 曲线
环境温度＞40℃，每升高 1K 输出能力下降 2.5%，上限 55℃；
海拔每升高 1000m 降 5% 输出；
母线电压高于 400V，输出电流随电压升高衰减。
机械安装
安装硬性要求：只能垂直竖立安装；禁止水平、倒装、吊装；IP20 仅限控制柜内；安装防止螺丝铁屑异物掉入设备内部，会造成短路起火。
散热风道：冷风设备底部进风，顶部出风；上下预留通风间隙，小机型上下≥100mm；Size7 大功率机型上下≥300mm；不能遮挡风扇进出风口；远离粉尘油污腐蚀性气体。
分 Size 给出整机尺寸、开孔、固定支架螺丝规格：M4、M5、M8 螺栓，不同功率安装支架样式不同。
电气安装
重要：断电后必须等待直流母线电容放电完成，Size1‑7 至少等待 3 分钟，再进行接线作业；必须持证电工操作。
7.1 EMC 电磁兼容规范
功率板、电抗器安装在镀锌金属背板；系统做好等电位接地；
动力电缆、控制信号电缆物理分开走线；
电机、制动电阻电缆建议使用屏蔽电缆，屏蔽层两端接 PE；模拟信号电缆建议单端接地；
IT 不接地电网使用时，需要拆除设备内部 Y 电容；
漏电保护 RCD：三相系统必须使用 B 型全电流敏感漏电保护器，本设备 PE 地线会出现直流分量，A 型 RCD 不可靠。
7.2 端子框图
X1：主电源输入 L1/L2/L3、直流母线 +/-；
X2：电机 U/V/W，制动电阻 Rb1/Rb2；
X10：继电器输出；
X210A / X210B：全部数字、模拟控制 IO。
7.3 可选硬件模块
KP500 操作面板；
CM 通讯模块：RS232/485、CANopen、Profibus‑DP、EtherCAT、Profinet；
EM 扩展模块：编码器接口、旋转变压器、IO 扩展、系统总线模块；上电自动识别插入模块。
7.4 线缆选型
PE 保护地线截面积选型规范，文档提供完整铜电缆截面表；
主回路、电机电缆、制动电阻线缆截面积按功率查表；全部使用 60/75℃铜导线。
7.5 功率回路接线
主电源 X1：区分单相 230V、两相 230V、三相 230V、三相 400V 接线；大扭矩端子规定拧紧力矩；
电机 X2：星形 / 三角形接法，电机电缆允许最大长度（分屏蔽 / 非屏蔽电缆，有无输出滤波器 dU/dt、正弦滤波器）；多电机并联（组驱动）总电缆长度分摊，每台电机必须配置 PTC 热保护；编码器信号线远离动力电缆；
制动电阻 Rb1‑Rb2：电阻带温度常闭触点，串联切断主回路接触器 K1；电阻高温，远离易燃物；大功率 Size6‑7 部分机型可无内置制动斩波器。
7.6 控制 IO 端子 X210A、X210B
设备支持多套出厂预设组态配置，直接对应不同控制模式：
110：无传感器 V/F；111：V/F + 工艺 PI 控制器
410：无传感器磁场定向；411：无传感器矢量 + PI 工艺控制器；430：无传感器速度 / 扭矩切换
210：带编码器磁场定向速度闭环；211：带编码器 + PI；230：编码器模式速度扭矩切换
每个组态定义了 DI 数字输入、DO 数字输出、模拟量输入输出的出厂默认功能；端子为可插拔 Wieland 端子，拧紧力矩 0.2‑0.3Nm。
X10 继电器为无源转换触点，可以自定义映射故障、运行等信号。
7.7 UL508c 安装要求
固态短路保护不等于分支短路保护，外部必须配置熔断器；电机热保护必须接线设置；只允许指定型号熔断器；只能用 60/75℃铜线；污染等级 2；禁止撕掉设备警示标签。
KP500 操作面板
KP500 是可选外置操作单元，设备可以不接面板运行。
按键
RUN启动；STOP停止 + 故障复位；上下箭头修改参数；ENT确认进入；ESC退出返回；FUN功能切换键。
四大主菜单
VAL 实际值菜单：查看运行实时数据，电压电流频率，支持保存开机默认显示；可查看最大最小、平均值。
PARA 参数菜单：浏览修改变频器全部参数；支持一键恢复出厂；区分 4 组数据集；报错代码 Err1‑Err3 提示。
CPY 拷贝菜单：参数上传下载，面板保存多套参数，同型号机器快速复制；可格式化面板内存。
CTRL 控制菜单：手动调试、引导调试 SETUP、点动 JOG、电机电位器。
菜单结构层级清晰，可以 ESC 逐级退回主菜单；面板有故障 FAULT、警告 WARN、远程 REM、运行 RUN 状态指示灯。
