Bonfiglioli ACT 系列变频器
时间: 2026-09-04浏览次数：
Bonfiglioli ACT 系列变频器
Bonfiglioli ACT 系列变频器
邦飞利 ACT（ACTIVE）Premium 高端变频器，ACT 分为 ACT210（单相 / 三相 230V）、ACT410（三相 400V）两大子系列；功率覆盖0.55 kW～132 kW，属于模块化多扩展的工业变频驱动，支持异步电机、永磁同步伺服电机，适配邦飞利全系列减速机、伺服电机；手册包含产品定位、型号编码、硬件、软件功能、电气参数、扩展模块、安装套件、进线电抗器、EMC 滤波器、制动电阻选型等完整选型资料。
产品体系与市场定位

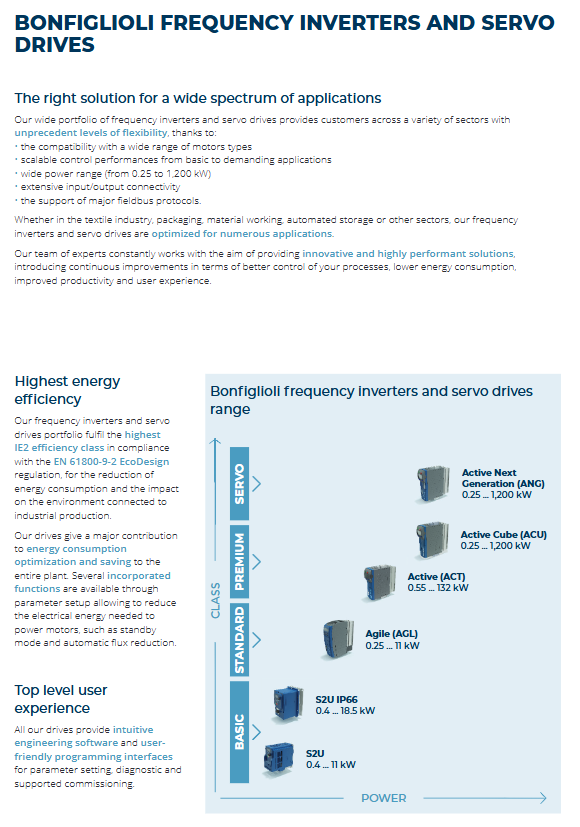

1. 邦飞利驱动产品分级
Basic 基础级：S2U（IP20/IP66，0.4‑18.5 kW）
Standard 标准级：AGL Agile（0.25‑11 kW）
Premium 高端级：ACT(0.55‑132 kW)、ACU Active Cube、ANG Active Next‑Gen（0.25‑1200 kW）
Servo 伺服级：ACU / ANG
ACT 系列定位高端通用变频，兼顾矢量变频 + 伺服控制能力，适配物料搬运、起重仓储、包装纺织、金属加工、食品饮料、回收设备。
整套驱动链：ACT 变频器 + 异步电机（BXN/MXN/MNN/BN/BE/BX）/ 同步电机 (BMD/BMS) + 各类减速机 (A/CP‑C/VF‑W/HDP/HDO/TQ/TQF)。
2. 全生命周期服务
项目评估、工程规划、安装调试、改造升级、维护维修；配套数字化工具：
SERVOsoft®：多轴伺服系统选型仿真，支持最多 50 轴总线 / 独立轴仿真；
Bonfiglioli‑Shep：网页产品配置订货系统；
EPLAN 器件库：电气图纸拖拽设计，器件库实时更新。
ACT 系列核心规格
供电版本
ACT210：单相 / 三相 230VAC，功率 0.55‑9.2 kW
ACT410：三相 400VAC，功率 0.55‑132 kW
机械机座 Size1～Size7，共 7 个机座尺寸
标准硬件特点
冷却方式：风冷标准；Size1‑5 支持冷板散热 ColdPlate；Size5‑7 支持液冷 Liquid‑Cooling；Size1‑2 支持 DIN 导轨安装；
过载能力：150% 额定电流持续 60 s；200% 额定电流持续 1 s；
输出频率：0‑599 Hz；开关频率 2‑16 kHz（大功率 Size6‑7 上限 8kHz，默认 4 kHz）；
防护等级 IP20（盖板完整）；
标配内置制动斩波器（Size6、7 可订货取消制动斩波器）；
DC 母线公共直流母线，支持多驱动能量共享；
Size1‑9.2kW 可集成 EMC 滤波器；
可插拔控制端子，小功率可插拔功率端子；
电路板可选涂层，提升恶劣环境抗振动冲击（DIN EN60068‑2‑6 /‑2‑27）。
环境条件
运行温度 0‑40℃；40‑55℃需要降容使用；
海拔≤1000m 满功率；最高 4000m 必须降容；
污染等级 2；相对湿度 15‑85% 无凝露；
存储：‑40~+50℃；
认证：CE（LVD/EMC/RoHS）、UL508c / CSA22.2。
型号订货编码解析
示例：ACT410‑07‑1‑F‑A‑S‑B
字段 含义
ACT 系列
410 驱动器版本：210=1/3×230V；410=3×400VAC
07 功率代码，05 (0.55kW) 一直到 49 (132kW)
1 机械机座 Size1‑7
F 滤波器：F = 内置 EMC 滤波器；‑= 无内置滤波器
A 版本：A = 标准风冷；C = 冷板散热
S 制动斩波器：S = 带；X = 不带（仅 Size6/7）
B 涂层；X 无涂层
mains 电网选项：W=TN 电网（出厂默认）；X=IT 隔离电网；Size1‑4 用户可拆除 IT 桥；Size5‑7 必须出厂定制。
软件控制功能
电机支持：异步电机、永磁同步电机；支持带编码器闭环、无传感器矢量 V/f 控制；内置邦飞利电机参数预设，缩短调试。
运行模式
伺服模式（Resolver 旋变反馈，需要 EM‑RES 模块）
增量编码器闭环矢量（EM‑ENC 模块）
无传感器矢量、V/F 开环；
高级应用功能
飞车重启 Flying‑restart；4 组独立参数集；
主从同步、电子齿轮、相位同步；
PI 调节器（增强微分）；智能电流限幅；
掉电管理：故障受控斜坡停机；起重应用的高级抱闸释放控制；负载检测；主轴换刀定位；Index 无传感器同步；
Motor‑chopper：不外接制动电阻也可提升制动能力；
安全与诊断
电机过热保护，过载保护，自动调制频率自适应；
相位监控；故障寄存器（设备级 + 应用级）；
调试软件 V‑Plus PC 工具：示波器、变量监视、引导式电机调谐。
端子与扩展模块（3 个扩展插槽）
驱动器本体自带基础 IO：
X210A/B：基础数字输入 DI、模拟输入 MFI1、模拟输出 MFO1；+20V、+10V 参考电源；
X10：继电器输出（5A@240VAC 阻性负载）；
X410A/B：扩展插槽接口，安装选件模块。
可选模块大类
通讯模块 CM‑xxx（D‑Sub9）
CM‑232：RS232；CM‑485：RS485 Modbus；
CM‑PDP：Profibus‑DP；CM‑CAN：CANopen。

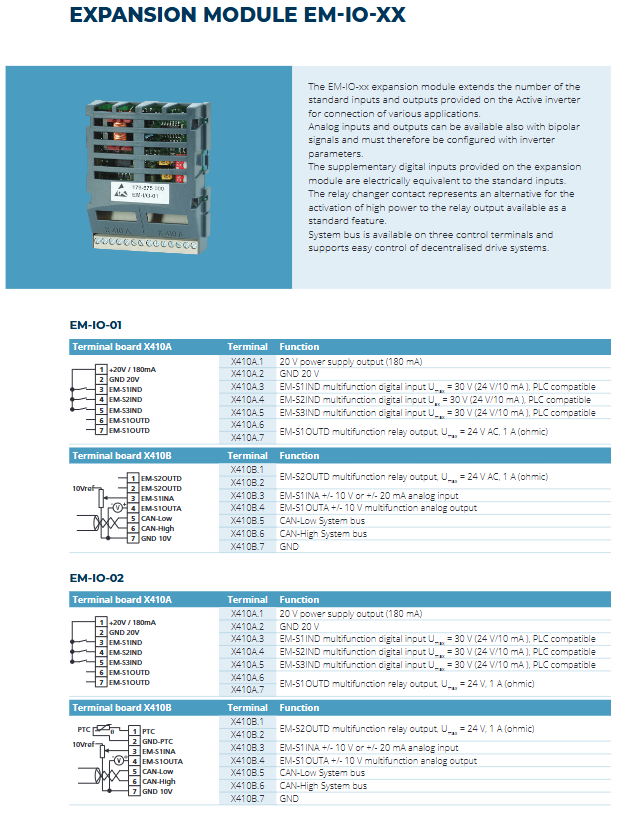

EM‑IO‑xx IO 扩展模块（4 种变体 EM‑IO‑01~04）扩展模拟量 AI/AO、数字 DI/DO、继电器输出，自带 System‑Bus 系统总线接口；部分型号支持 PTC 电机温度传感器接入。
EM‑ENC‑xx 编码器模块（5 种变体）支持 TTL‑RS422 / HTL 增量编码器；可做编码器信号复制输出（master‑slave 主从跟随）；支持零脉冲 Z 通道。
EM‑RES‑01/02 旋转变压器 Resolver 模块旋变信号采集；编码器仿真频率输出；系统总线；02 版本带 Z 零脉冲复制输出。
EM‑SYS：系统总线模块邦飞利私有系统总线（基于 CANopen）；最多 64 个节点；3 路 PDO 过程数据、2 路 SDO；支持主从架构，多轴高速同步。
人机与 PC 接口配件
KP500 操作面板：本地参数设置、监控故障；支持 KPCMK 远程安装套件，柜门开孔安装；手持遥控；
KP‑USB 适配器：电脑 USB 直连驱动器，用于 V‑Plus 软件调试监控。
安装方式（Size1‑7）
多种机械安装套件：
MSTD：标准背板安装（出厂标配）
MPSV：穿墙式安装，提升散热防护；
MNVIB：抗振动安装套件；
MDIN：DIN 导轨安装（仅 Size1、Size2）；
配套 SCR1‑2/3/4/5 屏蔽压接件，用于电机电缆屏蔽层接地。
外围选件（进线、滤波、制动）
1. Line‑Choke 进线电抗器
抑制电网谐波，提升电解电容寿命；ACT210 单相运行、Size7 机型强制要求进线电抗器；公共耦合点短路容量低时强烈建议配置；推荐 4% 短路阻抗；
样本提供完整 LCVS (单相)、LCVT (三相) 选型表，匹配每一档变频器功率，含电流、损耗、外形尺寸重量。
2. EMC 滤波器
两类结构：
Backplate 底板式 FTV：变频器直接安装在滤波器上方（Size3‑4）；
Book 书本式 HLD：独立并排安装，覆盖全部机座 Size1‑7；
实现 C1/C2/C3 电磁兼容类别；注意电机电缆最大允许长度；有低漏电流特殊版本可定制。 安装顺序：电网 →进线电抗器 →EMC 滤波器 →变频器。
3. BR 系列制动电阻
内部集成制动斩波器（Size6‑7 可选取消）；用于频繁制动、势能负载，消耗回馈能量；样本提供每一档变频器匹配电阻阻值、持续功率、工作占空比；带过热温度开关。
技术数据表
样本完整给出 ACT210（0.55‑9.2 kW）、ACT410（0.55‑132 kW）全套参数表格，每一档包含：
推荐电机功率、输出额定电流、过载 60s 电流、1s 峰值电流；
开关频率范围，输出最高频率；
输入侧额定电流，推荐主回路熔断器；
整机外形尺寸（标准风冷 / ColdPlate 冷板 / Liquid 液冷）、整机重量；
端子截面积；配套附件型号；UL 认证状态；环境参数。
备注：部分功率持续满载运行必须配置进线电抗器，表格明确标注。
