Bonfiglioli 300M模块化行星齿轮箱
时间: 2026-09-04浏览次数：
Bonfiglioli 300M模块化行星齿轮箱
Bonfiglioli 300M模块化行星齿轮箱
该系列融合 300 系列行星齿轮大扭矩优势与 HDO 弧齿锥齿轮的传动效率优势，面向重工装备，最大连续输出扭矩可达1200 kNm。手册完整包含基础说明、设计特点、选型计算、安装润滑储存、产品配置、全系列可选配件、性能热功率数据表、转动惯量、外形尺寸重量等全套选型应用资料。
通用基础信息
1. 参数符号定义
定义整套选型参数符号，区分输入轴（下标 1）、输出轴（下标 2），包含：扭矩、功率、转速、服务系数\(f_s\)、允许径向力\(R_n\)、允许轴向力\(A_n\)、基础热功率\(P_{TB}\)、风扇散热热功率\(P_{TFAN}\)、转动惯量、环境温度、油温、效率。
2. 产品总体设计
机座规格共 10 档：11、13、15、16、17、18、19、21、23、25；分 L2/L3 不同齿轮级数。
齿轮件采用合金钢渗碳‑淬火‑磨齿工艺，齿廓修形，降低噪音、提升承载能力；输入轴渗碳淬火磨削。
产品优势：高功率密度、大扭矩输出、结构紧凑、低噪声；支持大量定制选件：逆止器、特种密封、温度传感器、多种冷却加热系统、强制润滑、高端轴承等。
3. 安装规范
箱体牢固紧固抑制振动；冲击、堵转工况建议配置液力耦合器、扭矩限制器。
喷漆前保护机加工表面与油封唇口，避免油漆腐蚀橡胶密封件。
输出轴配套件优先 ISO H7 公差；装配结合面做防锈保护。
设备整机需符合欧盟 2006/42/EC 机械指令。
投运前确认油位与油品；户外使用必须增加防护，规避日晒雨淋。
4. 润滑
标准方案：油浴飞溅润滑；
边界工况：输出转速＜1rpm、输入转速＞1800rpm，需要联系邦飞利技术部门评估；
AB6 安装位（输出轴垂直向上）无法依靠飞溅润滑，必须配置 MOP 电机泵强制润滑，也可使用 MCR 独立冷却机组替代；
减速机出厂不含润滑油，由用户现场加注；禁止矿物油与合成油混用；
间歇运行建议每月检查油位，连续运行提高检查频次；样本提供基于 Shell 油品的粘度选型参考。
5. 储存
禁止露天高湿存放；箱体底部垫置板材，不能直接接触地面；
轴伸、法兰等耦合面涂抹防锈剂；长期存放需将呼吸塞置于箱体最高位置，箱体注满油；
订货可选两种长期储存套件：
SLM、SLP 不可同时选用；存放超过 2 年，必须由邦飞利服务中心复检；投运前需要排空防锈液，加注正式工作润滑油。
SLM：防锈保护液兼容矿物油、PAO 合成油；
SLP：防锈保护液兼容 PAG 聚乙二醇油；
6. 供货条件与涂装
出厂按照订单指定安装姿态装配，完成工厂测试；耦合配合面不喷漆，配套电机法兰紧固件；
默认防腐等级 C3，颜色 RAL7042 交通灰；可升级 C4 高防腐等级，支持多种 RAL 色号定制。
7. 服务系数\(f_s\)
表格根据负载类型（均匀冲击 K1 / 中等冲击 K2 / 强冲击 K3）、每小时启动次数、设备总运行小时数给出服务系数。服务系数用于补偿负载波动、冲击，保障齿轮与轴承寿命。
8. 选型流程（电机驱动适用，其他原动机需咨询厂家）
计算传动比 \(i=n_1/n_2\)；
由输出需求扭矩反算输入需求功率；
根据工况选取服务系数\(f_s\)，满足 \(P_{n1} \ge P_{r1} × f_s\)；
在样本性能表，选取传动比接近、额定输入功率满足条件的机型； 文档附带完整选型记录表，用于收集工况、负载、环境温度、海拔、安装位置、选件等项目。
9. 选型后强制校核项目
电机适配校核：核对电机法兰适配性；若电机功率远大于减速机额定功率，建议加装扭矩限制器。
逆止器校核：配置逆止器时，实际输入扭矩不得超过逆止器最大允许输入扭矩\(M_{1max}\)，同时保证运行转速大于最小脱开转速\(n_{1min}\)。
径向与轴向载荷校核计算公式 \(R_c=\frac{2000·M·K_r}{d}\)；计算径向力\(R_c\)，需要结合载荷作用点距离轴肩的距离做折减，小于机型允许径向载荷；轴向载荷上限：\(A_n \le 0.2 × R_{n1}\)。
热功率校核基准条件：输入转速 1500/1800rpm，环境温度 20/40℃，AB3 水平安装，海拔≤1000m，ISO VG220 油品。
基础热功率\(P_{TB} ≥\)实际输入功率\(P_{r1}\)；
若基础热功率不足，必须启用散热选件：FAN 强制风扇、SR 水冷盘管、MCRA 风冷油站、MCRW 水冷油站。
产品本体与配置
型号编码示例：3/H 11L2‑030.3‑FP‑L‑1‑VP‑160‑AB3
3/H：系列；机座号；L2/L3 齿轮级数；传动比 i；输出形式 FP（摩擦空心轴）/FZP（轴向锁紧花键空心轴）；输出侧 L/R；版本 1/2；输入形式 VP 实心轴 / G IEC 钟罩 / NG NEMA 钟罩；适配电机机座；安装位 AB3 水平 / AB6 垂直向上。
输出布局分 Version1、Version2，输出侧分左侧 L、右侧 R，支持 CW 顺时针、CCW 逆时针旋转。
电机适配器：支持 IEC、NEMA 标准电机，采用钟罩壳体 + 弹性联轴器结构，样本表格列出各机座允许匹配的电机规格。
全部可选配件模块
1. 热管理附件
FAN 轴端强制风扇：输入轴驱动散热风扇提升热功率；输入转速低于 900rpm、间歇工况散热效果大幅衰减，不推荐；部分机座和 TK 迷宫密封存在干涉。
SR 水冷盘管：仅适用于 AB3 水平安装；限定水路压力、流量、进水温度。

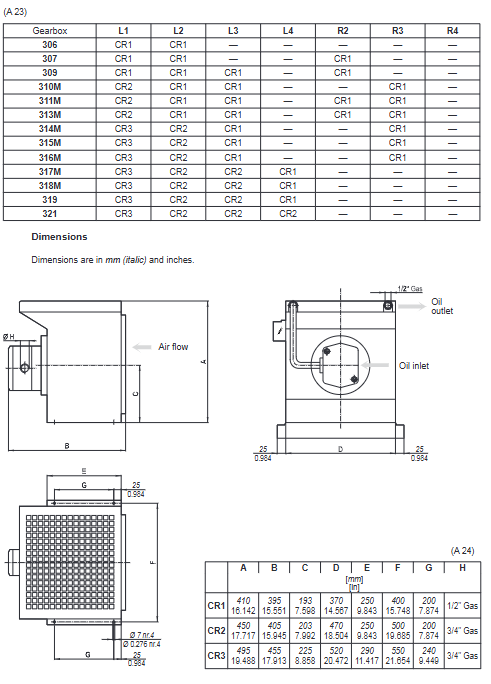

MCRA（油‑空冷却）、MCRW（油‑水冷却）独立油冷单元：计算超额耗散功率\(P_s\)选型；AB6 垂直安装工况强制配套；集成泵、过滤器、温控、压力监测，提供外形尺寸。
MOP 电机泵强制润滑：AB6 安装位标配；含油泵、60μm 过滤器、最低压力监控，保障高位轴承供油。
HE 油加热器：低温环境使用，220VAC，自带温控，可选 PT100 接 PLC 系统，降低低温启动阻力。
2. 机械与密封类附件
OD 放油阀套件：KIT1 适配 AB3、KIT2 适配 AB6，方便维护换油。
A 逆止器（单向锁止）：用于防止负载倒转（皮带机、提升设备）；离心脱开式免维护；订货需指定自由旋转方向 CW/CCW；必须保证转速大于最小脱开转速\(n_{1min}\)，否则滚子无法脱开造成磨损。
PBB 高端品牌轴承；
密封：VS 氟橡胶油封；TK 塔科尼特迷宫密封（高粉尘工况，部分机座不可选）；
DBF 带干燥剂呼吸过滤器：隔绝潮气粉尘，变色凝胶提示需要更换，开启压力 0.017bar。
3. 监测、安装、证书
温度监测：TG 双金属温控开关（90℃±5℃报警）；PT100 模拟量温度探头。
TA 扭矩臂：承受反力矩，支持 0°/90°/180°/270° 多角度安装，提供各机座尺寸。
证书选项：AC 符合性证书；CC 检验证书；CT 型式试验证书。
技术数据

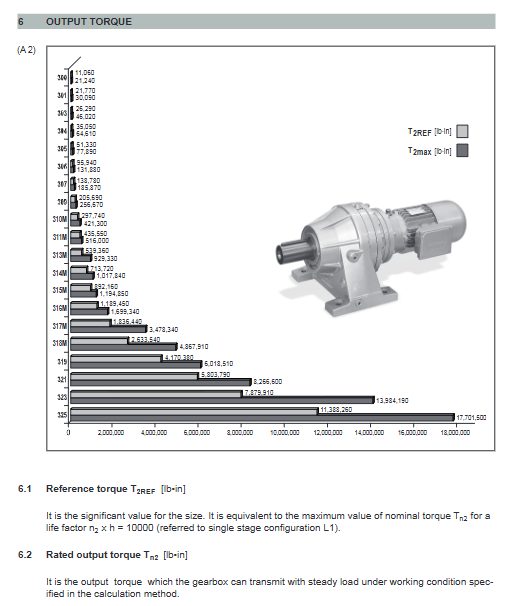

性能与热功率表分别按输入转速 1500rpm、1800rpm 编制数据表；参数包含：传动比 i、输出转速 n2、连续额定输出扭矩 Mn2、额定输入功率 Pn1；基础热功率 PTB（20℃/40℃）、带风扇热功率 PTFAN（20℃/40℃）；静态最大允许扭矩 M2max。
区分：Mn2max 是连续运行允许扭矩；M2max 为静态 / 准静态承受扭矩，不允许持续加载。
转动惯量折算至输入轴，基准配置：实心输入轴 + FP 收缩盘空心输出；覆盖全部机座、速比。
尺寸与重量减速机本体外形、地脚、输出空心轴尺寸；IEC 钟罩适配器毫米尺寸；NEMA 适配器英制尺寸；电机静态负载限值；用户自制输出轴的材料、公差、键槽设计建议。
核心风险提示
AB6 垂直向上输出，严禁单纯依靠飞溅润滑，必须配置强制润滑 MOP/MCR 冷却单元。
出厂不带润滑油；SLM/SLP 储存液不等于工作油，投运必须更换。
径向载荷必须做距离折减；轴向载荷上限为 0.2 倍允许径向载荷。
逆止器必须满足最小脱开转速，否则发生早期损坏。
FAN 风扇散热，在输入转速低于 900rpm 工况效果很差，谨慎选用。
完整选型必须完成：扭矩功率初选 + 径向轴向载荷校核 + 热功率校核，热能力不足必须增加冷却附件。
