Bonfiglioli KRG‑KCG‑KSD 液力偶合器
时间: 2026-09-04浏览次数：
Bonfiglioli KRG‑KCG‑KSD 液力偶合器
Bonfiglioli KRG‑KCG‑KSD 液力偶合器
邦飞利KRG、KCG、KSD 三大系列液力偶合器（流体联轴器 / 液力耦合器 Fluid coupling / Strömungskupplung），包含原理、工作模式、性能特点、选型计算、三个系列产品规格、型号编码、机械尺寸、安全附件、版本修订信息。液力偶合器依靠工作油液传递动力，无机械刚性连接，用于电机‑减速机传动链，实现软启动、过载保护、多电机负载均衡，典型用于皮带输送机、大惯量设备。
符号定义
完整定义全部计算参数：转动惯量、输入 / 输出扭矩、功率、转速、滑差 S（泵轮‑涡轮转速差百分比）、加速时间、启动次数 Z、热容量、温升、环境温度等。
核心公式：滑差 \(S\%=\frac{n_{MOT}-n_{FC}}{n_{MOT}} ×100\)；没有滑差就不能传递扭矩。 正常工况滑差：大功率约 1.5%，小功率最高 6%。 物理规律：传递扭矩和输入转速平方成正比；传递功率与转速三次方、叶轮外径五次方成正比。
结构与工作原理

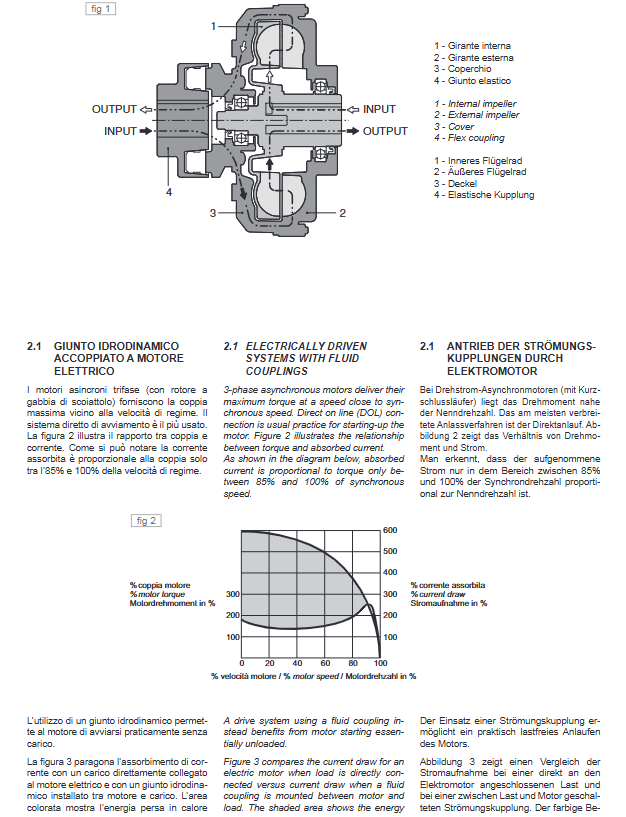

2.1 核心零部件
泵轮（主动叶轮，接输入轴）
涡轮（从动叶轮，接输出轴）
密封端盖；泵轮、涡轮二者可以互换角色。 依靠腔内液压油的离心动能传递扭矩，无机械接触，几乎无磨损；效率损失主要来自滑差。
2.2 普通液力偶合器驱动异步电机的特性
普通三相笼型异步电机直接带负载启动缺点：
启动电流可达额定 6 倍，冲击电网、电机过热；
加速阶段可用扭矩余量很小，大惯量负载容易启动失败；
星‑三角降压启动虽然降低电流，但同时输出扭矩也大幅下降，大惯量场合仍需要放大电机。
增加液力偶合器优势：电机近乎空载启动，电机快速升到额定转速之后再逐步带动负载；抑制启动电流尖峰，提升加速扭矩裕量，延长传动部件寿命。
2.3 带延时腔（Delay chamber）版本 C / CC
标准版本：最大启动扭矩约 200% 电机额定扭矩；减少充油可以压到 160%，代价是滑差和工作温度升高。
单延时腔 C（≥11 规格可用）：停机时一部分油储存在延时腔，工作回路油少，启动扭矩被限制至 150% 电机额定扭矩；启动过程油逐步流入工作腔，转速正常后全部油进入工作腔，滑差最小。尺寸≥15，节流孔可外部调节，改变启动时间。
双延时腔 CC（≥15 规格可用）：储存更多油液，启动扭矩最低限制到120% 电机额定扭矩，实现极平缓启动；适合大惯量、皮带输送机。
延时腔优势随传递功率增大而更加明显。
液力偶合器主要特性
极其平滑软启动；电机空载启动，降低启动电流冲击；
内置过载保护，负载堵转时保护电机与机械设备；
可以直接使用标准笼型异步电机，不需要特殊启动装置；
吸收冲击振动，延长整套传动链寿命，降低能耗；
C/CC 版本启动扭矩最低至 120% 电机额定扭矩；
输入输出扭矩相等，负载卡死电机仍然可以输出最大扭矩；
允许频繁启停，支持正反转运行；
双电机驱动可以自动实现负载均衡；
效率高，维护工作量小；
采用 Viton 旋转密封件；铸铁 / 钢制零件做防腐涂层。
重要：工作油不包含在供货范围内，需要用户现场按手册加注正确油量。
选型方法
选型分为两步：①初选图表选型；②热‑动力学校核（大惯量、每小时频繁启停必须做）。
4.1 初选图
横坐标电机转速 nMOT，纵坐标功率 kW；根据交点确定偶合器规格（8‑24）。
如果落在两档边界，建议选更大一档，同时适当减少充油量。
4.2 工程校核计算（必须用于大惯量、频繁启动工况）
需要计算：
折算到偶合器轴端总转动惯量 J；
加速时间 tACC；
启动产生热量 QACC；
温升 ΔTACC、稳态运行温升 ΔTUTS；
偶合器最终工作温度 TUTS，必须≤150℃；
计算每小时最大允许启动次数 ZMAX； 样本提供完整计算公式与工程算例（减速机传动 i=48.8，负载大惯量输送机示例）。
不同规格有对应的热容量 TC，样本提供表格。
三大产品系列 KRG / KCG / KSD
规格覆盖：8、9、11、12、13、15、17、19、21、24。
KRG 系列（基础款）
输出侧带弹性联轴器；输入输出预制标准电机轴孔，也可选用 FP 预制毛坯孔，现场精加工到目标尺寸。
可选项：盘式 / 鼓式制动器；单延时腔 C（≥11）；双延时腔 CC（≥15）；SP 安全撞针装置。
安装姿态：水平 OR、垂直向上 VA、垂直向下 VB；支持反向安装 REV。
输出：圆柱孔、锥套两种连接方式；完整轴孔尺寸、外形尺寸、重量、最大充油量表。
KCG 系列（维护快拆型）

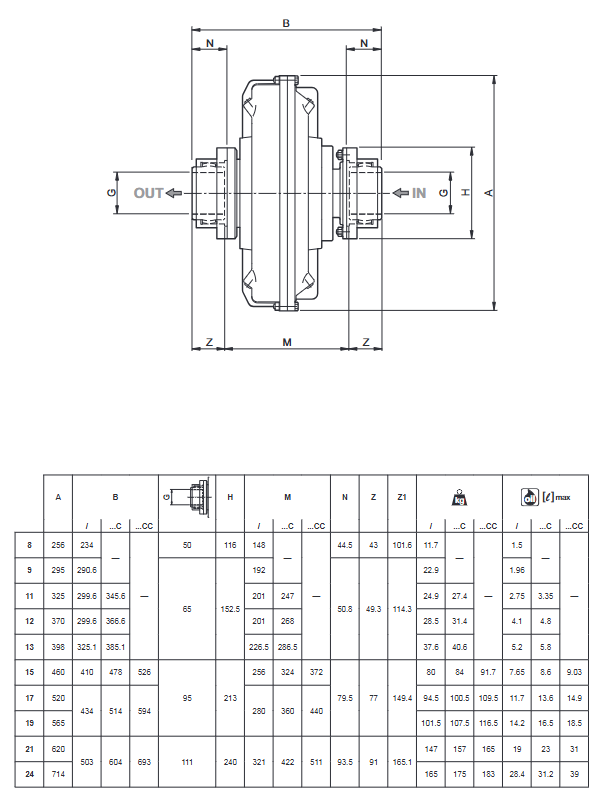

输入、输出两侧全部采用齿式联轴器；拆卸偶合器的时候，不需要移动电机，也不需要移动减速机，保留原对中，大幅缩短检修时间。
可配置 C/CC 延时腔，SP 安全装置；无制动器选项。
输入输出轴孔规格表、二维图纸、重量充油量参数齐全。
KSD 系列（皮带轮适配型）
机械性能等同 KRG；本体预留 V 型皮带轮安装接口（皮带轮用户自备）；用于电机‑减速机轴平行不同轴的传动系统。
限制：垂直安装工况，不能配置延时腔 C/CC；水平安装可以使用 C/CC。
支持 SP 安全装置；轴孔尺寸、外形、重量、充油量表。
安全保护选项（SP）
标准：140℃易熔塞长期过载 / 打滑油温升高达到 140℃，易熔合金熔化，工作油喷出，电机与负载脱开。用户必须做好防护，防止热油伤人。
SP 选项：撞针式易熔保护（120℃触发，配套继电器）
温度 120℃合金熔化；离心力把撞针向外弹出约 16mm，触碰配套继电器；
输出开关信号，用于报警或者切断电机电源；不会喷溅热油。
安装注意：反向安装（外叶轮接电机轴）可以保证任何故障工况可靠动作；标准安装（内叶轮接电机）在从动侧卡死故障时保护不可靠。
故障排除后，更换撞针组件即可恢复设备，无需更换整套偶合器；继电器布线安装由实施方负责。
选 SP 之后熔化温度 120℃，区别于标准 140℃。文档附带 SP 装置安装尺寸图纸。
版本修订 R1 说明
KRG15 取消输出轴孔 φ28、φ32；
KRG17 取消输出轴孔 φ32、φ35；
KRG24 新增输出轴孔 φ45；
KRG8 取消 F200 鼓式制动器配置。
