Bonfiglioli BX‑BE‑BN‑MX‑ME‑BXN‑MXN‑MNN 电机安装操作维护手册
时间: 2026-09-03浏览次数：
Bonfiglioli BX‑BE‑BN‑MX‑ME‑BXN‑MXN‑MNN 电机安装操作维护手册
Bonfiglioli BX‑BE‑BN‑MX‑ME‑BXN‑MXN‑MNN 电机安装操作维护手册
邦飞利BX、BE、BN、MX、ME、M、BXN、MXN、MNN 系列三相异步电动机原厂 IOM 手册，覆盖普通电机、FD/FDD 直流抱闸刹车电机，包含开箱验收、储运、机械安装、电气接线、启动调试、定期维护、制动器间隙调整、备件拆解、报废处置全套内容；适配普通工况、变频器驱动工况，是 VF‑W 蜗轮蜗杆减速电机配套电机的官方维护指导文件。
适用范围
适用对象：上述全系列三相异步电机，包含无刹车普通电机、FD、FDD 型直流电磁制动电机。
特殊版本：样本特殊定制机型、变频器供电使用电机，除本手册外还需要补充附加技术资料。
使用人员：仅限具备资质专业电工、机械维护人员操作；电机作为部件集成于整机设备，整机设备安全防护责任由设备集成商承担。
通用安全要点
电机运行存在带电导体与旋转运动部件，禁止拆除防护件；拆装维护必须完全切断供电，包含制动器、防冷凝加热器的辅助回路。
执行检修时，要做防意外重启保护；外壳运行温度可超过 50℃，防止人员烫伤。
维修操作人员必须熟悉手册与铭牌参数，经现场安全负责人授权。
机械安装
3.1 铭牌识别
17 位序列号：第 3‑4 位代表生产年份；13 位序列号：第 5‑6 位代表生产年份。
FD 刹车电机铭牌：只标注电机型号对应频率下电气参数；CUS 定制选项电机同样仅标注指定频率参数。
铭牌包含功率、电压、电流、防护等级 IP55、工作制、制动器电压 VB、手动释放装置信息。
3.2 到货验收、搬运吊装
收货检查运输损坏，损坏立刻通知承运商；核对铭牌参数和采购订单一致。
机座 BXN100/MXN30、BX100/MX3 及以上规格配置吊环，吊环仅用于吊装电机本体，不能带减速机一起起吊。
法兰电机放置做好防滑防滚动。
3.3 储存保管
禁止露天存放，避免高湿环境；电机底部垫木板隔绝地面潮气。
存放＞60 天：法兰、轴伸等配合面涂抹防锈剂（Mobilarma 248 或等效产品）。
存放＞6 个月：每 1‑2 个月手动盘转转子；持续做好防潮防锈。
3.4 整机安装操作要点
拆除运输轴端塑料保护帽；溶剂清除轴伸防锈涂层，严禁溶剂接触油封唇口。
保证电机散热通风，风扇罩周边留足够空间，不能堵塞风道；要预留维护检修空间。户外安装做好防晒防雨。
电机与减速机法兰装配：键必须可靠固定在键槽；轴表面涂抹防卡咬剂（Loctite767 等同），防止微动腐蚀，便于后期拆卸；建议每 6‑12 个月拆开清洁复涂。
法兰螺栓必须紧固牢靠；喷漆作业前遮蔽铭牌、透气塞、机加工面。
带刹车电机安装完毕，拆除手动释放手柄，防止误动作。
3.5 动平衡要求
转子采用半键状态动平衡；外接传动件装配要重新平衡；双轴伸机型，不用的平键必须固定牢靠，防止甩出。
3.6 绝缘电阻检测
长期存放、停机重启前，500V 直流兆欧表测对地绝缘；25℃新绕组绝缘电阻应＞10MΩ；阻值不足需要烘箱烘干去除内部潮气。
电气接线
接线严格遵循接线盒内部接线图；必须先可靠接地；停机状态下，制动器、防凝加热器端子依然可能带电。
4.1 绕组接法
单速电机：三角形 Δ、星形 Y 接法。
双速电机：达兰德单绕组双速、两套独立绕组双速，手册提供对应接线原理图。
EVOX（BXN/MXN/MNN）系列单独接线规范。
4.2 防冷凝加热器
加热器独立供电；电机运行的时候必须断开加热器电源。
4.3 冷却系统
标准冷却 IC411 自带自带径向风扇双向旋转；风扇罩和墙体留出通风距离。
可选独立供电强迫风冷 IC416（轴流风机），PS 后轴伸版本不能配强迫风冷；手册附带各机座强迫风机电压功率电流参数表。
4.4 转向
L1‑L2‑L3 接 U‑V‑W，从输出轴端看电机顺时针旋转；互换两相即可反转；单向旋转电机铭牌标注相位。

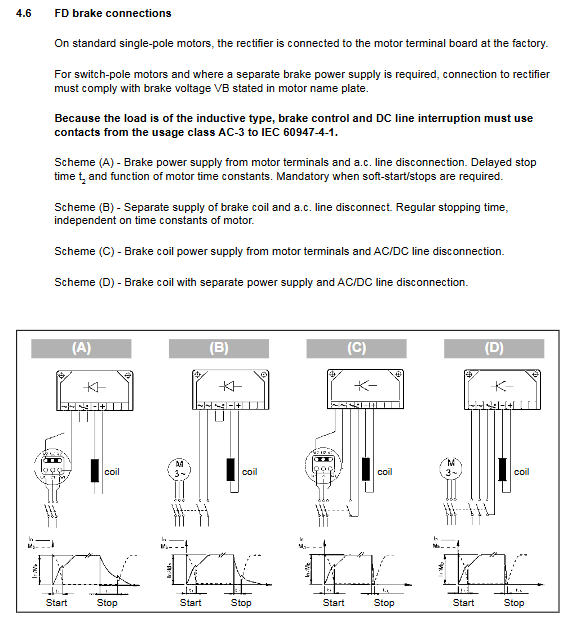

4.5 FD 制动器接线（直流制动）
提供 4 种接线方案 A/B/C/D：
A：由电机端子取制动电源，断开交流主回路；实现延时停机，适合软启停。
B：制动器线圈独立供电，断开交流主回路，停机时间不受电机时间常数。
C：电机端子取电，同时切断交流 + 直流回路。
D：制动器独立供电，同时切断交流 + 直流回路。
制动器属于感性负载，主回路接触器使用 AC‑3 类触头。
4.6 FDD 高性能制动器接线
适合变频器应用；提供 A/B/C 三种接线，包含 NR 普通整流、SR 带过励磁快速整流模块；附带庞大电压适配对照表，不同电网电压、电机绕组 Δ/Y 接法匹配制动器等效供电电压 SA。
直流回路切断使用 DC‑13 等级触头。
启动调试（START‑UP）
启动前全部安全措施确认到位：
空载额定电压通电；
确认外置强迫冷却风机运转正常；
确认电机运转平顺无异常振动噪音；
刹车电机确认制动器动作正常；
空载无异常，再加载，监测电流、电压、功率。
出现过流、过热、异响、振动，立刻断电停机检修。
维护保养
⚠️所有维护前，完全切断主回路与辅助回路，执行防误启动。
常规定期检查项目
运行声音平稳，电流不超铭牌额定值；
刹车电机：检查制动器气隙 T、手动释放间隙 X；
电机本体、风扇罩无积灰堵塞散热风道；
油封密封状态；电缆、接线端子紧固；
冷凝排水孔定期打开排水，安装时排水孔放在整机最低位置；
轴承：出厂终身填脂，一般无需补脂；建议约 3 年评估更换轴承；普通检查不用拆解电机。

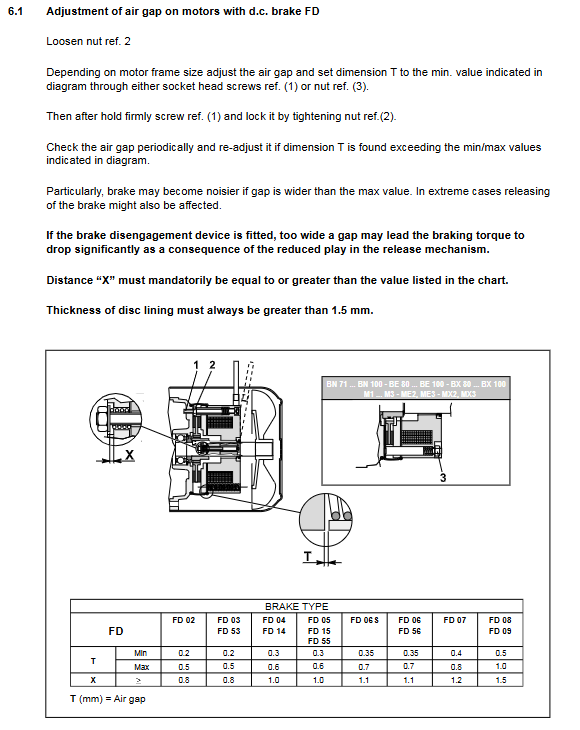

6.1 FD 直流制动器气隙调整
松开锁紧螺母，调节螺钉调整气隙 T，控制在样本最小 / 最大限值；
锁紧螺钉和螺母；定期复测；
气隙过大会产生噪音、无法完全释放刹车，制动力矩下降；
摩擦片最小厚度不得低于 1.5 mm；手动释放间隙 X 必须大于规定最小值。
6.2 FDD 制动器气隙调整
旋转套筒螺栓 CW 增大气隙、CCW 减小气隙；1/6 圈约改变 0.15 mm 气隙；严格控制 T、X 尺寸；摩擦衬片厚度不能低于表格规定最小厚度。
制动器气隙超标是刹车无力、异响、拖磨发热最常见故障点。
拆解、回收与废弃处置
电机包含黑色金属、有色金属、塑料、电子元器件；禁止混入生活垃圾。按照欧盟指令 2012/19/EU 以及当地法规做分类拆解回收处理。
备件
手册提供全系列电机（M05‑M5、BN‑BX‑BE、BXN‑MXN‑MNN，含 FD/FDD 刹车版本）完整爆炸装配视图，定义零部件编号与备件套件：
KSA 套件：轴承、挡圈、密封圈等旋转部件；
KSM 套件：接线盒、密封垫片；
KPF 套件：IP55 密封防水组件；
KTF 套件：刹车轮毂、摩擦盘等制动组件。 明确标注部分零件只能成套采购，不能单独散件；零件包含定子、转子、法兰、风扇、风罩、整流器、刹车弹簧、刹车盘、手动释放机构等。
