Bonfiglioli VF‑W 蜗轮蜗杆减速电机：完整选型、校核与现场实施技术指南
Bonfiglioli VF‑W 蜗轮蜗杆减速电机：完整选型、校核与现场实施技术指南
产品体系与核心技术参数边界
VF‑W 产品分为VF 系列与W 系列两大蜗轮蜗杆产品线，同时支持 VF/VF、VF/W、W/VF 组合式双级蜗轮蜗杆，实现超大传动比；配套 BN、BE、BX、M、ME、MX 系列 IE2/IE3 高效 IEC 电机，也支持实心输入轴 HS 适配第三方电机。
机座覆盖：VF27‑VF250；W63‑W110。VF 小机座壳体压铸铝合金，大规格 VF130 及以上采用铸铁壳体；W 系列整体铝合金一体箱，多面可加工，安装自由度高。
工作温度边界：使用合成润滑油时环境温度‑30℃~+50℃；矿物油‑10℃~+40℃。连续运行箱体外壳最高温度≤100℃，油温上限 95℃，长期运行 80‑95℃区间属于非推荐工况，需要评估散热或者升级密封件。低温启动时，满载启动会加剧磨损，建议空载预热运行。
输出背隙：不同机座存在固有角回程间隙，W110 背隙可低至 9′，VF 大机座 10‑15′；蜗轮蜗杆不能实现完全自锁，高速比仅静态非可逆，振动条件下会出现回溜，起重、垂直负载必须配置外部制动器，不能依靠蜗杆自锁做安全防护。
标准化选型计算流程（样本规定步骤）
选型分为两种场景：一体化减速电机（带 IE2/IE3 电机）、独立减速机（实心输入轴，外接驱动），两者计算逻辑不一样，必须严格区分，不可混用。
2.1 关键基础参数定义
\(M_{r2}\)：实际工况需要输出扭矩；\(M_{n2}\)减速机额定输出扭矩；\(M_{c2}\)计算扭矩；
\(f_s\)工况使用系数；\(K=J_c/J_m\)质量加速因子；\(Z_r\)每小时启动次数；
\(η_d\)动态效率，蜗轮蜗杆效率随速比增大明显下降，高减速比选型不可忽略效率损失。
K因子负载分级：K1 均匀负载 K≤0.25；K2 中等冲击 0.25＜K≤3；K3 强冲击 3＜K≤10；K＞10 必须联系厂家技术支持。工况系数\(f_s\)结合每日运行时长、每小时启停次数，查阅样本曲线图获取。
2.2 一体化减速电机选型步骤
根据负载特性，确定质量加速因子 K，获取工况系数\(f_s\)；
计算减速机输入端需求功率：\(P_{r1}=\frac{M_{r2}×n_2}{9550×η_d}\)；
区分工作制：S1 连续工作制直接选用电机额定功率；S2‑S8 间歇工作制，使用间歇修正系数\(f_m\)；
从性能表选取电机额定功率\(P_n≥P_{r1}/f_m\)；
校核安全系数：\(S=M_{n2}/M_2 ≥ f_s\)，S 必须大于等于工况系数，这是选型合格判定条件。
2.3 独立减速机（HS 实心输入轴）选型步骤
获取工况系数\(f_s\)；
计算计算扭矩 \(M_{c2}=M_{r2} × f_s\)；
选定传动比 i，必须满足：\(M_{n2}≥M_{c2}\)；
完成选型之后，必须执行全套校核，选型表格合格不等于现场工况合格。
选型后四大强制校核（项目最容易遗漏）
即便扭矩功率表格满足条件，下面四项不校核依然会出现轴承提前损坏、断轴故障。
峰值瞬时扭矩校核：瞬时冲击负载，一般不能超过\(150\% M_{n2}\)；想要到 300% 必须得到邦飞利技术书面许可。变极三相电机高低速切换会产生巨大切换冲击扭矩，推荐切换时两相通电，把切换扭矩降低一半，避免冲击打坏蜗轮副。
径向悬臂载荷校核（Overhung Load）：链轮、皮带轮输出会产生径向力。计算径向力\(R_c\)必须小于样本允许悬臂载荷\(R_n\)。注意样本的\(R_n\)基准是载荷作用于轴伸中点；如果载荷安装点向外偏移，允许径向载荷要按几何参数折算降低，不能直接用表格数值。
轴向推力载荷校核：同时承受额定径向载荷，允许轴向推力\(A_n=0.2 × R_n\)；无径向载荷的理想条件，最大允许推力提升至\(0.5×R_n\)。如果轴向力很大，需要选用 FR 加强轴承版本或者联系厂家评估。
启停频次校核：频繁启停工况，需要核算允许每小时启动次数，不能单纯看静态扭矩参数。
选型常见踩坑：只看额定输出扭矩，忽略悬臂径向力；立式 B5/V5/V6 安装没有核对油位；高速比蜗轮蜗杆忽略动态效率，电机功率选小；垂直负载寄希望蜗轮自锁，不配置抱闸制动器。
现场安装、调试实操要点
底座与紧固：减速机安装基面必须平整刚性，防止运行振动冲击；有冲击、堵转风险，建议配置液力耦合器、扭矩限制器做过载保护。喷涂油漆作业，一定要保护加工面和油封唇口，油漆溶剂会腐蚀橡胶油封，直接造成后期漏油故障Bonfigliol...。
输出轴配件公差：安装在输出轴上的链轮、联轴器内孔必须 ISO H7 公差，严禁暴力敲击装配，拆卸使用轴端螺纹孔专用拉马，禁止锤击轴端，避免内部轴承、蜗轮副损伤。配合装配面涂抹防锈防卡合剂，防止长期运行咬死。
通气塞更换（重中之重）：W63/W75/W86 出厂装配运输盲堵，设备投运前必须替换随箱通气塞；只有 B6 安装姿态保留盲堵，错误不更换通气塞，运行升温内部压力升高，油封极易漏油。
安装姿态不可随意变更：订货确定 B3/B6/B7/B8/V5/V6，对应出厂注油量；现场私自更改安装方位，油位错误，会造成润滑不足，烧毁蜗轮副。改变安装位置需要厂家书面确认，重新加注对应油量。
合规要求：整机集成后需要满足机械指令 2006/42/CE，出厂前确认油位匹配安装姿态；户外使用必须增加防雨防晒防护外壳。
润滑体系与维护策略
VF‑W 分为终身免维护注油机型和出厂未注油机型。VF27‑VF49、W63‑W86 出厂预充 Shell Omala S4 WE320 合成 PAG 油；VF130‑250、W110 标准出厂不注油，需要客户现场加注，或者订货选择 LUB 加注选项。
油品禁止混用：矿物油、合成 PAG 油、食品级润滑油不能互相混合。
检查周期：间歇工况每月检查油位；连续运行提高检查频次。终身润滑机型在无进水无杂质污染条件，全寿命不用换油；一旦进水、乳化、混入金属碎屑必须立即换油。
油品选型：常规工况标准为 VG320；VFL/WL 机型强制使用 VG460；低温环境调整粘度；食品行业选用 KLUBERSYNTH UH1 食品级系列润滑油。
密封升级选项：高温工况可以订货选择 PV 全轴氟橡胶油封，提升耐温抗老化能力。

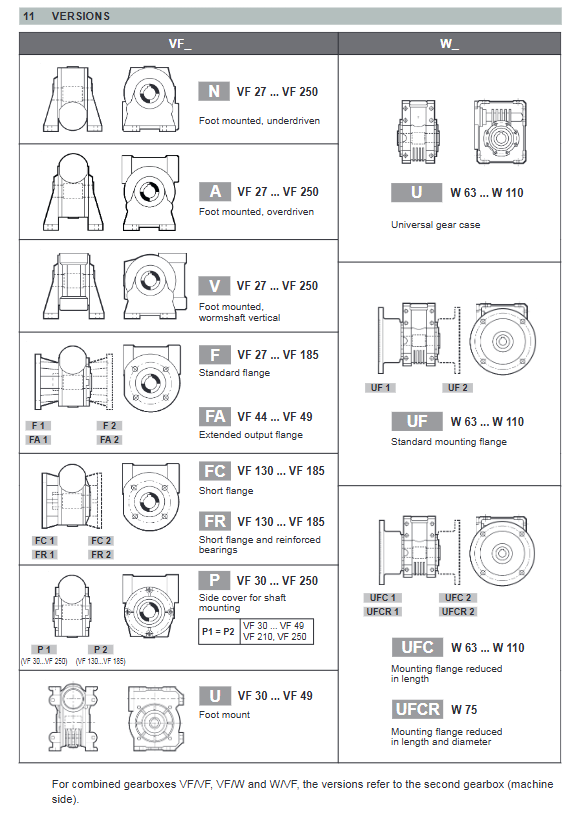

特殊配置选型与订货编码提示
EP 防腐加强系列 VF‑EP/W‑EP：面向食品医药、腐蚀性潮湿环境，强化防腐涂层，可支持 C3/C4 腐蚀等级涂装，RAL 多种颜色可选，满足冲洗清洁工况。

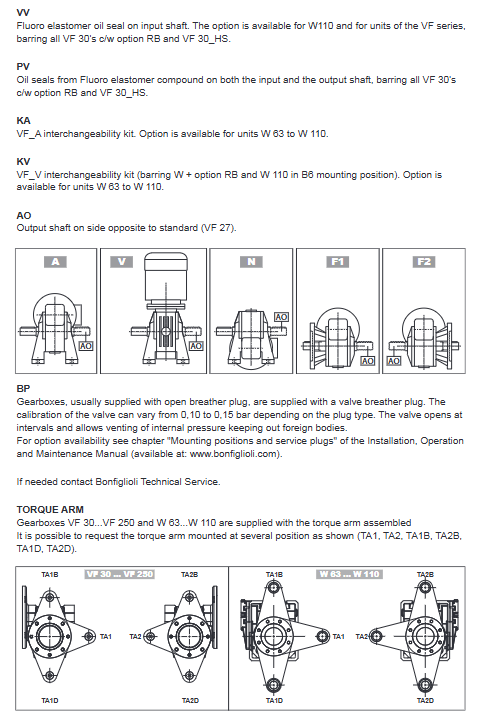

附件清单：扭矩臂 TA 系列、保护帽 SC、插入式实心输出轴、RB 双伸输入轴；RVS 限位停止装置；FR 强化轴向轴承版本。
订货编码完整要素：机座号、版本类型、输出轴孔径、传动比、输入配置 HS/IEC 法兰、安装位置 B3/V5 等；附加选项（油封、防腐等级、扭矩臂、润滑油类型）全部需要写在订单内，遗漏选项默认标准配置。
故障快速排查思路
异常高温：优先核对油位、油品型号；其次检查是否实际负载超过选型安全系数；连续运行散热不足，评估环境通风。80‑95℃油温长期运行，油封老化速度成倍加快。
油封漏油：第一检查通气塞是否正确安装；其次安装姿态是否与订货一致；再确认油封是否被油漆腐蚀、老化；压力升高是立式减速机漏油最高发诱因。
噪音异常增大：检查底座刚性、对中；评估是否过载；内部蜗轮副磨损，油液取样观察是否金属粉末。
垂直负载溜车：切记蜗轮蜗杆不能作为安全自锁机构，振动环境高速比也会回退，必须外部制动器。
