Bonfiglioli C‑A‑F 工业齿轮单元完整选型、校验与常见选型
时间: 2026-09-02浏览次数：
Bonfiglioli C‑A‑F 工业齿轮单元完整选型、校验与常见选型
Bonfiglioli C‑A‑F 工业齿轮单元完整选型、校验与常见选型
产品系列定位与基础参数边界
Bonfiglioli C‑A‑F 模块化齿轮单元是工业通用硬齿面齿轮传动主力产品，三大系列结构定位明确，选型第一步需要确认结构形式是否匹配整机布局Bonfigliol...。

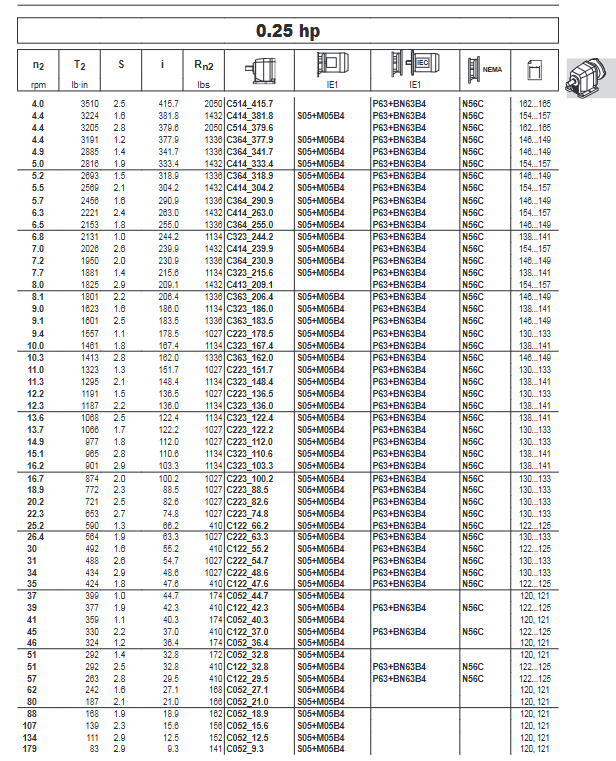

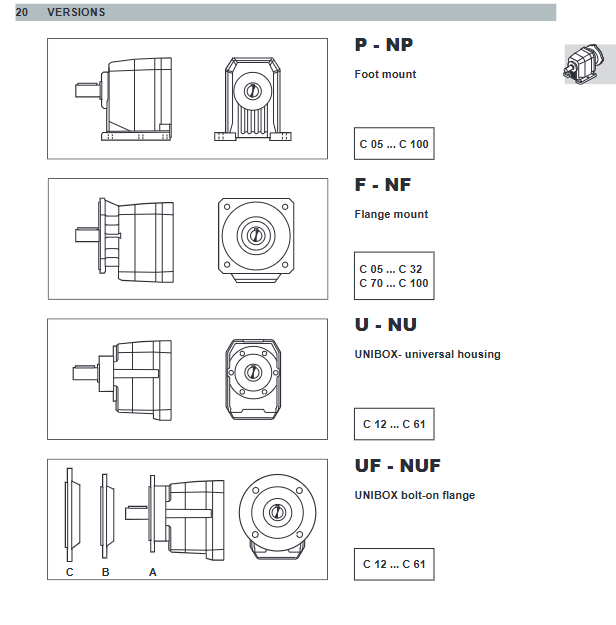

C 系列：直列斜齿轮减速机，输入‑输出同轴布置，机座 C05~C100，输出扭矩 45‑12000Nm；地脚 P、法兰 F、UNIBOX 通用箱体 U 多种变体；2‑4 级减速，适合流水线、风机、泵类等平行输入输出工况。
A 系列：斜‑锥螺旋锥齿轮直角减速机，输入输出 90° 正交，机座 A05‑A90，适合空间受限，电机侧与执行机构垂直布置的场景，如输送机驱动、提升机构、包装机械。
F 系列：空心轴悬挂式减速机，空心输出轴直接套在从动主轴，依靠扭力臂抵消反力矩，典型应用皮带输送机、螺旋输送设备。
基础环境边界（矿物油版本）：工作环境温度‑10℃~+40℃；存储‑10℃~+50℃；壳体最高连续表面温度 + 100℃；润滑油最高油温 + 95℃；不建议长期 80‑95℃持续运行，高温工况优先选择合成润滑油，同时更换氟橡胶密封件Bonfigliol...。
很多项目前期选型直接跳过环境边界校验，在热带车间、室外暴晒、密闭机柜内运行，环境温度超过 40℃，会直接降低热功率容量，出现异常高温、油封提前老化漏油。
2 核心选型输入清单：完整工况采集
根据官方样本 A7 选型采集表，正式选型前必须收集完整工况参数，缺少任意一项都将带来隐性风险Bonfigliol...。
负载：输出端最大 / 最小转速 n2、需求扭矩 Tr2；输入端最大转速 n1；负载转动惯量 Jc；
轴载荷：输入、输出轴实际径向载荷 Rc1/Rc2；载荷距离轴肩的作用距离 X1/X2；轴向推力 Ac1/Ac2，推力方向（推 / 拉）；
工作制度：每日运行小时数；每小时启停次数 Zr；工作制 S1/S2/S3，循环持续率 I；负载冲击等级（均匀 K1 / 中等冲击 K2 / 强冲击 K3）；
环境条件：环境温度、海拔、是否密闭箱体；
机械配置：安装位置 B3/B5/V1/V3 等；电机形式 IEC /NEMA；实心轴输入 HS 还是电机法兰输入；是否制动器、逆止器、特殊防腐涂层。
工程常见误区：只收集电机铭牌功率，忽略输出侧真实扭矩、悬臂载荷、启停频次，按电机功率直接选减速机机座，造成机座选型偏小，后期轴承、齿轮提前失效。
服务系数\(f_s\)的正确确定（选型最关键环节）
服务系数\(f_s\)代表工况冲击、启停频次、每日运行时长带来的安全裕度，不等于电机服务系数，直接决定齿轮与轴承疲劳寿命Bonfigliol...。
3.1 负载冲击等级 K 判定
依据质量加速系数 K，负载惯量与电机惯量比值：\(K = J_c/J_m\)
K ≤0.25 → K1：均匀负载（离心风机、离心泵）
0.25＜K ≤3 → K2：中等冲击（普通输送机、搅拌机）
3＜K ≤10 → K3：强冲击负载（破碎机、斗提机、往复设备）
K＞10，必须联系厂家技术评估，不允许直接套用样本图表。
结合样本图表，根据每日工作小时、每小时启动次数 Zr、K 等级读取服务系数\(f_s\)。样本同时附带海量行业参考表格：搅拌机、风机、破碎机、起重机、提升机、造纸设备等行业的推荐服务系数，起重类设备属于高风险负载，服务系数取值显著高于普通工业设备。
选型计算公式：计算扭矩 \(T_{c2}=T_{r2} × f_s\)，选型时减速机额定输出扭矩\(T_{n2} ≥ T_{c2}\)。
高频错误：直接取\(f_s=1.0\)；起重、破碎等冲击工况选用过小服务系数；忽略每小时高启停次数对\(f_s\)的抬升效果；将电机服务系数混淆为减速机服务系数。根据 AGMA 经验，服务系数小幅下降，齿轮疲劳寿命会呈指数级衰减。
机械容量与热容量双重校验（极易被忽略）
绝大多数选型只校核机械扭矩容量，热容量校验缺失是连续 S1 工作制减速机过热、润滑油劣化的首要诱因。
4.1 机械容量选型
分两种输入形式：
IEC 电机法兰输入减速机：\(P_{n1} ≥ P_{r1} × f_s\)；安全系数\(S=P_{n1}/P_1 ≥ f_s\)；
实心输入轴 HS 减速机：以输出扭矩作为基准，满足额定输出扭矩大于计算扭矩\(T_{n2}≥T_{c2}\)。
瞬时峰值扭矩：样本规定短时峰值负载不允许超过 200%\(T_{n2}\)。双速电机切换高低速会产生很高切换冲击扭矩，建议两相通电延时策略抑制冲击，否则需要增加扭矩限制器。
4.2 热容量\(P_t\)校验
热容量\(P_t\)指环境 20℃条件下，减速机 S1 连续运行可以传递的最大功率，保证润滑油不会快速劣化。环境温度高于 20℃、间歇工作制，使用热修正系数\(f_t\)修正，校验公式：
\(P_{r1} ≤ P_t × f_t\)
重要提示：大于 2 级减速、速比 i＞45，一般热容量大于机械容量，热风险较低；2 级大速比、高速输入工况，热容量往往成为选型瓶颈。 如果热容量不足，解决方案：①放大机座；②更换合成润滑油；③增加外部冷却风扇；④降低连续运行功率。
工程现场现象：机座扭矩完全满足工况，但长时间连续运行油温超过 95℃，润滑油碳化，油封快速失效，根源就是热容量未校核。
悬臂径向载荷与轴向推力载荷校核（轴承失效头号诱因）
C‑A‑F 样本明确给出输入、输出轴许用悬臂载荷\(R_{n1}、R_{n2}\)和许用轴向推力\(A_{n1}、A_{n2}\)，皮带轮、链轮、齿轮驱动会带来巨大径向载荷，是轴承损坏最高发的故障源。
5.1 悬臂径向载荷（Overhung Load）
计算公式：
\(R_c = \frac{2·T·K_r}{d}\) \(K_r\)为传动元件系数：链条 Kr=1.0；齿轮 Kr=1.25；V 型皮带 Kr=1.5；平皮带 Kr=2.0；d 代表链轮 / 皮带轮节圆直径。
样本许用径向载荷基准条件：载荷作用点处于轴伸中点；载荷向外偏移远离轴肩，允许径向载荷必须按修正系数\(a/(b+x)\)折减，载荷越靠外允许值越低，不能直接套用样本表格数值。
5.2 轴向推力载荷
当同时存在额定径向载荷条件，许用轴向推力：
\(A_{n1}=0.2 × R_{n1}；A_{n2}=0.2 × R_{n2}\) 如果无径向载荷，纯轴向推力，允许值提升至 0.5 倍许用径向载荷；当轴向推力数值大，或者径向、轴向同时重载，必须交由厂家评估轴承配置。
高频选型失误：直接照搬样本表格的许用径向载荷，实际链轮安装位置远离轴肩，未做折减；忽略丝杆、锥齿轮带来的轴向推力，最终轴承过热、异响、早期点蚀失效。
安装姿态、润滑、存储的选型配套要点
很多选型完成，但订货时安装位置参数写错，会直接造成润滑失效，这属于订货阶段的关键控制点Bonfigliol...。
安装位置：C‑A‑F 全系列支持 B3、B5、V1、V3、B6、B7 等多种姿态；油位高度完全由安装姿态决定；订货必须明确安装位置，工厂会按照订货姿态加注对应油量；出厂运输时安装通气塞替换为运输封闭堵头，现场投运务必更换通气塞，否则压力积聚造成漏油。
润滑油选型：矿物油、PAG 合成油、PAO 合成油对应不同温度区间；矿物油、合成油严禁混合混用。C05‑C41、A05‑A41、F10‑F41 出厂预充润滑油；C51/A50/F51 及更大机座出厂不注油，现场加注；部分版本提供长寿命终身免维护 PAG 油。
长期存储要求：不能露天高湿存放；工件接触面涂抹防锈剂；存储大于 6 个月，建议注油，通气塞更换堵头；再次启用不能用强溶剂清洗油封表面，会毁坏橡胶密封。
ATEX 防爆版本额外约束：防爆机型安装姿态不允许随意修改；必须使用合成油，氟橡胶密封件，通气塞带侵入防护阀，不能直接套用普通 C‑A‑F 参数。
选型后完整校验清单（选型结束必须逐项核对）
完成机座速比初选，不能直接输出选型结果，需要逐项完成下面校验，也是工程师规避后期故障的检查清单：
✅ 确认服务系数\(f_s\)，确认 K 等级、启停次数、每日运行时长；起重类设备提升裕度；
✅ 机械强度校验：\(T_{n2} ≥ T_{r2} × f_s\)；瞬时峰值≤200%\(T_{n2}\)；
✅ 热容量校验：\(P_{r1} ≤ P_t × f_t\)，修正环境温度与工作制；
✅ 径向悬臂载荷：计算实际\(R_c\)，根据载荷位置完成折减，小于修正后的\(R_n\)；
✅ 轴向推力校验：确认实际 Ac 在样本允许范围，重载组合载荷提交厂家评估；
✅ 减速比确认：核对精确速比，避免只看近似速比造成输出转速偏差；
✅ 安装姿态确认，订货型号安装位置与整机图纸完全一致；
✅ 电机匹配：确认电机法兰几何兼容，同时确认减速机输入允许最大功率，不只是法兰尺寸；
✅ 环境温度、海拔降额；润滑油型号确认；密封件材质匹配工况（普通丁腈橡胶 / 氟橡胶）；
✅ 特殊附件确认：逆止器 AL/AR、防腐涂层 C3/C4、双油封、低背隙 RB 选项等。
工业项目中典型选型失误与故障现象总结
失误描述 现场故障表现 解决方案
仅按照电机功率选型，忽略输出实际扭矩与服务系数 齿轮点蚀、断齿，运行异响，短时间损坏 重新核算输出扭矩，正确选取\(f_s\)，升级机座
S1 连续运行，只校核机械容量，跳过热容量校验 油温持续＞95℃，润滑油发黑，油封漏油 核算热容量，加大机座，或者合成油 + 冷却风扇
链轮 / 皮带轮载荷位置远离轴肩，直接用样本许用径向载荷，未折减 轴承高温、异响，轴封损坏漏油，轴承提前点蚀 根据载荷距离做载荷折减，必要加大机座或加大链轮直径降低径向力
订货安装姿态写错，油位不匹配 低速润滑不足齿轮磨损；高速油位过高搅拌发热漏油 修改订货型号，按照实际姿态重新注油，更换通气塞
高冲击、频繁启停工况，K 等级判断错误，\(f_s\)取值偏小 齿轮疲劳，周期性冲击异响，寿命远低于设计预期 重新评估惯量比 K，提高服务系数，必要增加扭矩限制器
忽略轴向推力载荷（丝杆、搅拌桨） 轴承单侧过热，轴向窜动，密封损坏 核算轴向推力，必要联系厂家做轴承加强方案
