Bonfiglioli C 系列防爆斜齿轮减速机
时间: 2026-09-02浏览次数：
Bonfiglioli C 系列防爆斜齿轮减速机
Bonfiglioli C 系列防爆斜齿轮减速机
通用信息
1.1 符号与计量单位
定义全部选型计算用到的参数符号、单位与计算公式：
传动比\(\boldsymbol{i = n_1/n_2}\)；服务系数\(f_s\)；环境温度修正系数\(f_{TP}\)（仅蜗轮箱有效，C 斜齿轮箱取 1）
输出额定扭矩\(Mn_2\)、应用需求扭矩\(Mr_2\)、计算扭矩\(Mc_2=Mr_2\cdot f_s\)
径向载荷\(R_c\)（计算）、\(R_n\)（许用）；轴向推力载荷An
转动惯量：负载\(J_c\)，电机\(J_m\)，减速机\(J_R\)；质量加速系数\(K=J_c/J_m\)，用于确定载荷等级 K1/K2/K3（均匀 / 中等冲击 / 重冲击）
间歇工作制 I、每小时启动次数 Zr；安全系数 S；动态效率\(\eta_d\)等。
1.2 ATEX 防爆指令介绍
爆炸性环境定义：可燃气体 / 蒸汽 / 雾 / 粉尘与空气在大气压下混合，点火后火焰可传播；潜在爆炸环境为有可能形成上述混合气的工况。
区域划分
表格
气体区 (G) 粉尘区 (D) 工况
0 20 长期持续爆炸环境
1 21 正常运行偶尔出现
2 22 极少出现，仅短时存在
本系列仅支持1、2 区（气体）；21、22 区（粉尘），不支持 0/20 区，不可用于 I 类矿井设备。
设备组别与保护型式
I 组：井下矿山设备；本产品不适用。
II 组：工厂防爆设备，分为 2 类、3 类。
保护标识：Ex h Gb（气体 2G）、Ex h Db（粉尘 2D）；Ex h Gc（气体 3G）、Ex h Dc（粉尘 3D）；温度等级 T3 最高 200℃，T4 最高 135℃；表面温度 130℃/160℃。
指令优先级：2014/34/EU ATEX 指令优先级高于机械指令 2006/42/EC，仅防爆相关；其余机械安全遵从机械指令。
符合性声明：产品符合性证书，必须严格遵循操作手册，手册官网可下载，不遵守工况证书失效。
1.3 使用、安装与维护
完整要求见用户安装维护手册，手册需存放于设备现场供操作人员查阅；厂商可更新手册版本。
1.4 设备选型
1.4.1 选型总流程
1）确定服务系数\(f_s\)：由载荷加速系数 K（K1/K2/K3）、每小时启动次数 Zr、每日工作小时数 h/d 查图获取； 2）计算电机轴所需功率：\(\boldsymbol{P_{r1}=\dfrac{M_{r2}\cdot n_2}{9550\cdot\eta_d}}\)；斜齿轮效率参考：2 级 0.98，3 级 0.96，4 级 0.93。 3）分两种结构选型：IEC 电机法兰输入、实心轴 HS 输入。
1.4.2 IEC 电机接口减速机选型
获取服务系数\(f_s\)；
样本额定输入功率\(Pn_1 \ge P_{r1}\times f_s\)；
电机功率\(P_1 \ge P_{r1}\)；
校验安全系数\(S = Pn_1/P_1 \ge f_s\)；
特例：C122/C222/C322 速比 i＞40，每小时启动 Z＞30 次，服务系数再 ×1.2，重新校验 S。
1.4.3 实心输入轴（HS）减速机选型
计算扭矩\(M_{c2}=M_{r2}\times f_s\times f_{tp}\)；C 斜齿轮箱\(f_{tp}=1\)；选择减速机满足：\(\boldsymbol{M_{n2}\ge M_{c2}}\)。
1.4.4 选型后必须复核项目
瞬时峰值扭矩：允许短时最大约 200% \(Mn_2\)，超差需要扭矩限制器；
径向载荷：实际径向载荷≤样本许用径向载荷 Rn；
轴向推力载荷：实际推力≤样本许用 An。
1.4.5 ATEX 设备强制运行条件
环境温度：‑20℃ ~ +40℃；
安装方式必须与订货铭牌标注安装位置一致，更改安装位置必须邦飞力官方许可；禁止随意倾斜安装；
配套电机最高转速不得大于1500 min⁻¹；
使用变频器驱动时，电机必须适配变频工况，变频器设置不得突破 1500rpm，不得过载减速机；
完整遵循原厂手册全部安装、维护规程。
1.4.6 服务系数\(f_s\)
综合每日运行时长、每小时启动次数、负载冲击等级 K1/K2/K3；起重类危险负载要放大安全余量。
C 系列防爆直列斜齿轮减速机
2.1 ATEX 防爆机型结构特点
配置定期油位检查油塞；出厂预充适配订货安装位置的合成润滑油；
标准配置氟橡胶密封圈，输出轴采用双重密封环；
无塑料零部件；铭牌标注设备类别和防爆保护型式。
规格覆盖 C12、C22、C32、C36、C41、C51、C61，额定输出扭矩 56~1600Nm。
2.2 机型版本
P：底脚安装；F：法兰安装；U：UNIBOX 通用箱体；UF：UNIBOX 带装配法兰。

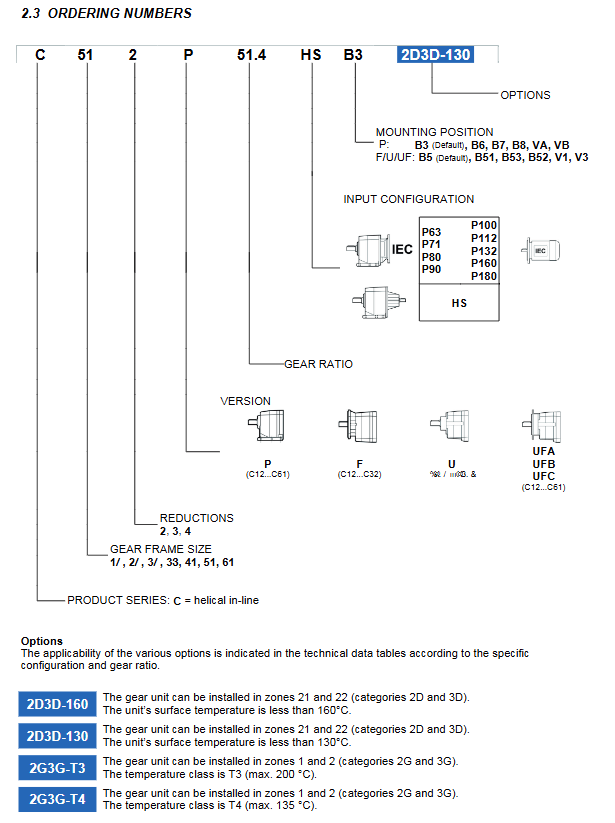

2.3 订货编码
编码示例：C 51 2 P 51.4 HS B3 2D3D‑130
C：产品系列（直列斜齿轮）；51：机座规格；2：减速级数（2/3/4 级）
版本 (P/F/U/UF)；速比；输入配置：HS 实心轴 / IEC 电机法兰；安装位置 B3/B5/V1 等；
防爆选项：
2D3D‑160：粉尘 2D/3D，外壳最高表面温度≤160℃
2D3D‑130：粉尘 2D/3D，外壳最高表面温度≤130℃
2G3G‑T3：气体 2G/3G，温度等级 T3（200℃）
2G3G‑T4：气体 2G/3G，温度等级 T4（135℃）
2.4 安装位置
P 底脚机型：B3、B6、B7、B8、VA、VB；
F 法兰机型：B5、B51、B53、B52、V1、V3。
2.5 润滑
出厂加注长寿命合成油，油量匹配订货安装位置；运输用封闭油塞，现场调试前必须更换为透气塞；C12/C22/C32 无溢流油位塞，油位检查参照操作手册。
2.6 允许悬臂载荷（径向 + 轴向）
径向载荷 R：由带轮、链轮等外部传动产生；给出计算公式\(R_{c}= \dfrac{2000\cdot M\cdot K_r}{d}\)。
载荷不在轴中心线时，需要位置修正系数 a/b；
各机座输入输出轴 a/b/c 尺寸表格给出。
轴向推力载荷 An： \(An_1 = 0.2 \cdot Rn_1；An_2 =0.2\cdot Rn_2\) 该条件为同时存在额定径向载荷的前提下；如果无径向载荷，纯轴向推力允许值为 0.5 倍 Rn；轴向载荷过大需要联系厂家评估。

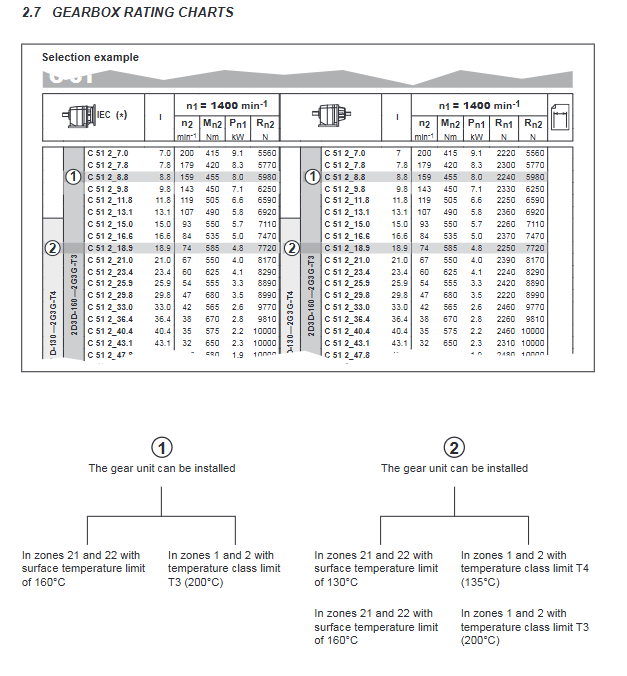

2.7 减速机性能参数表
样本提供 C12~C61 全部机座，2/3/4 级减速：输入转速 n1=1400r/min 条件下的输出转速 n2、额定输出扭矩 Mn2、额定输入功率 Pn1，输入轴许用径向载荷 Rn1，输出轴许用径向载荷 Rn2；同时标注各速比对应的防爆选项标记。
备注：表格数值只代表减速机输出部分；IEC 输入端还要参考电机适配章节的最大可安装电机功率。
2.8 适配电机信息
几何兼容性：各机座可匹配的 IEC 电机机座号 P63~P180；
最大可安装功率：几何兼容之外，输入法兰本身有功率上限，选型必须同时满足。
2.9 转动惯量
提供各机座、速比、不同 IEC 电机法兰对应的高速侧转动惯量 Jr，单位\(10^{-4}\ kg\cdot m^2\)，用于启动冲击、惯量匹配计算。
2.10 外形尺寸图纸与尺寸表
C12~C61 全部机型，P 底脚、F 法兰、U 通用箱体、UF 法兰箱体；分 IEC 电机输入版本和 HS 实心输入轴版本；包含轴径、键槽、法兰、地脚、总长、安装孔等全部机械尺寸。
