Bonfiglioli 邦飞利 BN‑BE‑BX‑BY 系列三相异步电机
时间: 2026-09-02浏览次数：
Bonfiglioli 邦飞利 BN‑BE‑BX‑BY 系列三相异步电机
Bonfiglioli 邦飞利 BN‑BE‑BX‑BY 系列三相异步电机
基础标准与能效体系
符号单位：定义扭矩、转速、电流、惯量、制动时间、工作制等全套电机行业参数符号。
能效标准溯源
遵循 IEC 60034‑30‑1，能效等级：IE1 (标准)、IE2 (高效)、IE3 (超高效率)、IE4 (超超高效率)；同时参考 IEC 61800‑9 变频驱动系统生态设计标准，欧盟法规 2019/1781 逆变器能效法规。
做了全球能效对标：NEMA、中国 GB18613、巴西 NBR、澳洲、印度 BIS 等国标对应关系。
执行法规：满足 LVD 低压指令、EMC 电磁兼容、RoHS；具备 CE、UKCA 标识；提供报废处置要求（EU 2012/19/EU）。
制造标准：全面采用 IEC 旋转电机系列标准，同时兼容德国 VDE、英国 BS、法国 NF 等多国国家标准；明确电气参数制造公差。
产品系列划分
系列 能效等级 包含紧凑型版本
BN‑M IE1 M
BE‑ME IE2 ME
BX‑MX IE3 MX
BY IE4 无紧凑型
机座覆盖 56～355，极数支持 2/4/6 极；紧凑型 M/ME/MX 体积更小，适配邦飞利齿轮箱法兰直连。
型号命名规则
完整型号编码包含：系列 + 机座规格 + 极数 + 电压频率 + 防护等级 + 绝缘等级 + 安装形式 + 制动器型号 + 各类选件。
制动器为 FD 系列弹簧加压 DC 直流制动器；
可定义手动释放手柄 R（自动复位）、RM（可锁止保持释放），手柄方位 AA/AB/AC/AD；
端子箱可变换方位；
铭牌样例展示老款 BX‑BE‑BN 电机铭牌，铭牌包含：系列型号、序列号、电压接法 Δ/Y、50/60Hz 双频数据、不同负载点效率、工作制 S1、热保护、制动器参数。
可用变体与选件大类
热保护、编码器反馈、防凝露加热器、热带处理、双出轴 PS、逆止器 AL/AR、转子动平衡等级、强制风冷、防雨罩、纺织防尘罩、绝缘轴承、垂直安装、表面防腐涂层、定制油漆颜色、各类认证证书。
机械特性
安装形式：IM B3 底脚、B5 大法兰、B14 小法兰；组合 B34/B35；还有 B5R 缩小止口法兰。大机座 BX≥200K、BY≥280K 垂直安装必须选 VM 选件；轴朝下立式推荐 RC 防雨滴水罩。
防护等级：标准 IP55；制动器版本标准 IP54，可选升级 IP56。
冷却方式：标准 IC411 自带双向旋转外风扇；U1/U2 独立强制风冷 IC416 选件，解决低频变频驱动散热不足。
旋转方向：调换两相即可换向。
噪声振动：默认 N 级振动；选 RV 动平衡升级 B 级低振动。

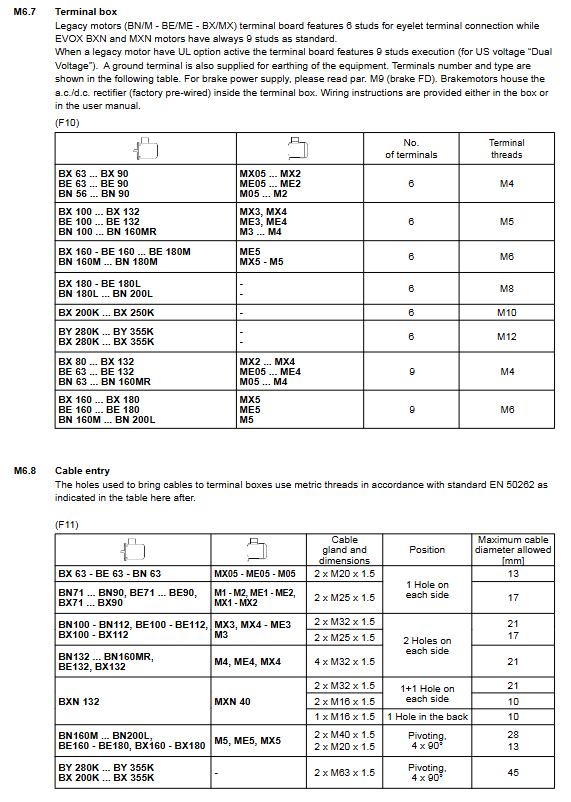

接线盒与电缆入口：不同机座端子柱数量、螺纹电缆格兰规格；老机型 6 端子，BXN/MXN 新款 9 端子支持多电压接线。
轴承系统：终身润滑预紧深沟球轴承；提供各机座 DE 驱动端 / NDE 非驱动端轴承型号表；大规格 K 系列电机带补脂油嘴；L10 寿命＞40000h。
轴系：轴端 DIN332 中心螺纹孔，可选第二轴伸 PS（与部分选件互斥）。
电气特性 M7
电压频率
标准 50Hz：230/400V Δ/Y；大机座 400/690V；
支持 60Hz 北美电压 208‑480V；BXN/MXN 机型 9 绕组多电压端子板。
标准电压允许 ±10% 公差，特殊电压仅 ±5%。
环境降额：基准 40℃海拔≤1000m；环境 45‑60℃输出功率按系数降功率。
工作制：默认 S1 连续；支持 S2 短时、S3 间歇周期工作制，给出功率放大系数；不支持 S4‑S9 需联系技术。附带 S2、S3 工况示意图。
变频器驱动要点

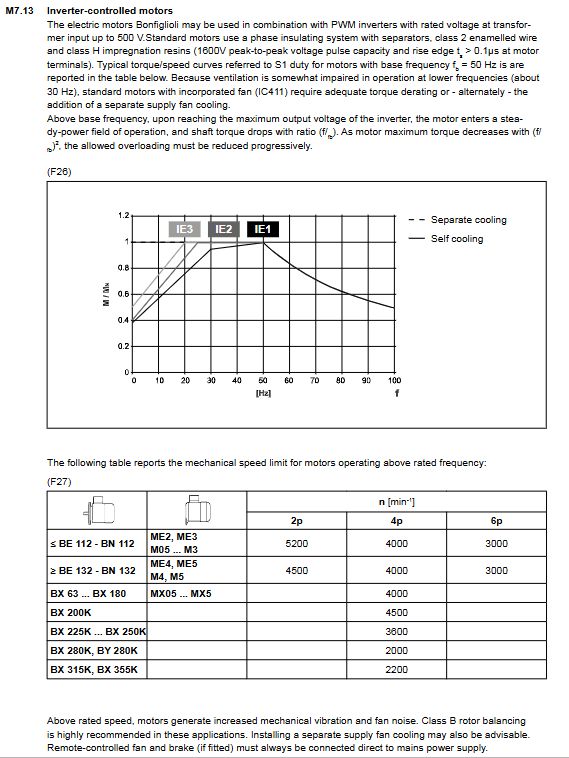

适配 PWM 变频器；绕组耐压设计应对 dv/dt 电压尖峰；
自冷却电机低频（约＜30Hz）散热恶化，需要降扭矩，或者加装 U1 独立风冷；
高速运行上限表格；大机座变频强烈建议 IB 绝缘轴承，抑制轴电流。
允许每小时启动次数 Z：提供空载 Z0，带负载的修正计算公式，结合惯量、负载系数。
全球市场认证
CUS：北美 UL/cUL 认证；
BIS：印度 ISI 认证；
CCC：中国强制认证；
CEL：中国能效标识；
NBR：巴西 INMETRO；
EECA：澳大利亚能效注册。
绝缘等级：标准 F 级（155℃），可选 H 级（180℃）。
FD 直流弹簧制动器章节
全系列标配失电制动（弹簧抱闸，断电自动抱紧），仅紧急工况允许动态制动，优先用作静态保持。
结构：弹簧施力，线圈通电释放；无石棉摩擦片；
防护等级：普通版本 IP54，升级 IP55 版本全套不锈钢摩擦副零部件。
整流器选型
NB/SB：电机侧取电整流；SB 带瞬时强励磁，缩短释放时间，适合高频繁启停；
NBR/SBR：快速切断回路，缩短抱闸响应；
SA：制动器独立交流供电；SD：直接直流供电。
完整参数：每个 FD 型号制动扭矩、吸合 / 释放时间、单次最大制动功 Wmax、20℃线圈功耗；可通过增减弹簧片修改制动扭矩。
手动释放机构
R：释放手柄，松手自动复位；
RM：手柄可以机械锁死保持松开，方便检修；
手柄安装方位可配置 AA/AB/AC/AD。
4 种接线原理图：电机取电 AC 切断、独立供电、AC+DC 同时切断快速停机方案。
全部可选配置
热保护器件
D3：双金属常闭温控开关；
E3/K1：PTC 热敏电阻；
PT1000 铂电阻测温。
F1 飞轮：增加惯量，实现软启动软停止，减小冲击载荷。
CF 电容滤波器：改善制动器 EMC，满足民用 / 轻工业辐射骚扰标准。
MSW 制动器状态微动开关，反馈制动器吸合 / 磨损到位信号。
H1/NH1 防凝露加热器：停机驱潮，潮湿环境使用。
TP 热带绕组强化处理，高温高湿环境。
PS 双轴伸；AL/AR 单向逆止器（仅 M‑ME‑MX 紧凑型），防止反转溜车。
U1/U2 独立强迫风冷，变频低速恒扭矩运行。
RC 防雨罩、TC 纺织行业防花毛堵塞外罩。
编码器反馈 EN1‑EN8：增量、Sin/Cos、单圈 / 多圈 Hiperface 绝对值编码器；定义供电、接口、脉冲数、转速上限。
IB 绝缘轴承：BX≥200K、BY≥280K 大电机变频驱动必选，防止轴电流电蚀轴承。
VM 垂直安装套件；防腐涂层 C3/C4/C5M 海洋防腐；RAL 定制油漆；ACM/CC 出厂检验证书。
性能对照表
电机功率对应表：50Hz、60Hz，2/4/6 极，BN‑BE‑BX‑BY 全系列机座‑功率对应矩阵。
额定参数表：BY (IE4)、BX‑MX (IE3)、BE‑ME (IE2)、BN‑M (IE1)；包含 50Hz/60Hz，额定功率、转速、电流、效率、功率因数、转子惯量、重量、匹配制动器型号。
全套工程图纸
IM B3（底脚）、IM B5（大法兰）、IM B14（小法兰）；
含制动器 FD 版本、CUS 北美认证版本；
输出轴尺寸、法兰止口、全部长宽高安装尺寸；覆盖 BY/BX/MX/BE/ME/BN/M。
