Atlas Copco SRTT‑B 固定式反作用扭矩传感器

行业资讯

时间: 2026-08-26浏览次数：

Atlas Copco SRTT‑B 固定式反作用扭矩传感器

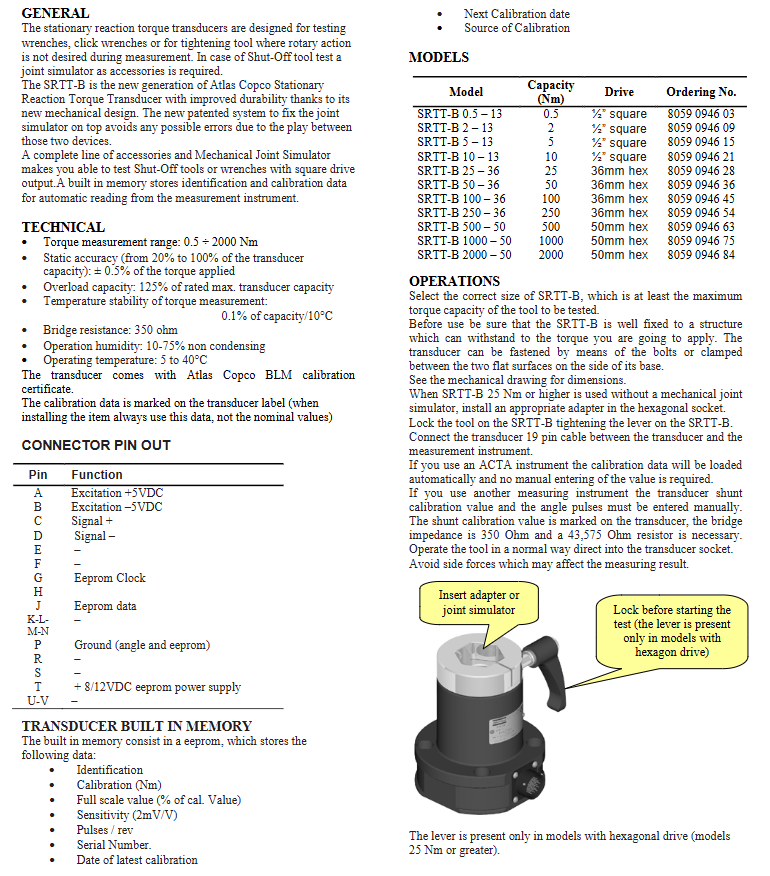

产品概述

用途：用于扳手、咔哒式扭矩扳手、拧紧工具测试，适合测量过程不需要旋转动作的场景；测试关停式工具时，必须选配接头模拟器附件。

产品特点：新一代机型，机械结构耐用；专利接头模拟器固定结构，消除间隙带来的测量误差；拥有完整配件与机械接头模拟器产品线，可适配方驱输出扳手 / 工具；内置 EEPROM 存储器，存储识别、校准数据，测量仪器可自动读取。

核心技术参数

项目参数

扭矩测量范围 0.5‑2000 Nm

静态精度（20%‑100% 量程） ±0.5% 施加扭矩

过载能力额定最大容量的 125%

温度稳定性 0.1% 满量程 / 10℃

桥路电阻 350Ω

工作湿度 10‑75%，无冷凝

工作温度 5‑40℃

出厂附带厂家校准证书；传感器标签印有校准数据，安装时以标签数据为准，不使用标称参数。

连接器引脚定义（19 针接头）

A：激励 + 5VDC；B：激励‑5VDC；C：信号 +；D：信号‑

G：EEPROM 时钟；J：EEPROM 数据；P：接地（角度、EEPROM）；T：+8/12VDC（EEPROM 供电）；其余引脚未使用。

内置 EEPROM 存储内容

存储设备识别信息、校准值、满量程、灵敏度、每转脉冲数、序列号、最近校准日期、下次校准日期、校准来源。

整机型号表

共 11 款型号，量程覆盖 0.5‑2000Nm，输出分为 ½ 英寸方驱、36mm 六角、50mm 六角，附带对应订货号，重量 1.4kg~10.7kg。

操作使用流程

选型：传感器额定容量≥被测工具最大扭矩。

安装：传感器必须牢固固定在可承受测试扭矩的基座上，可使用螺栓固定，或者夹紧底座两侧平面，参考机械图纸尺寸。

25Nm 及以上机型不使用接头模拟器时，六角插孔安装适配转接件；扳动锁紧手柄锁紧工具（手柄仅六角驱动机型才有）。

使用 19 芯线缆连接传感器与测量仪表：

搭配 ACTA 仪器：校准数据自动载入，无需手动录入。

其它仪表：手动录入分流校准值、角度脉冲参数；桥阻 350Ω，需 43575Ω 电阻。

工具直接接入传感器插孔进行测试，避免侧向力，侧向力会干扰测量结果。

配件

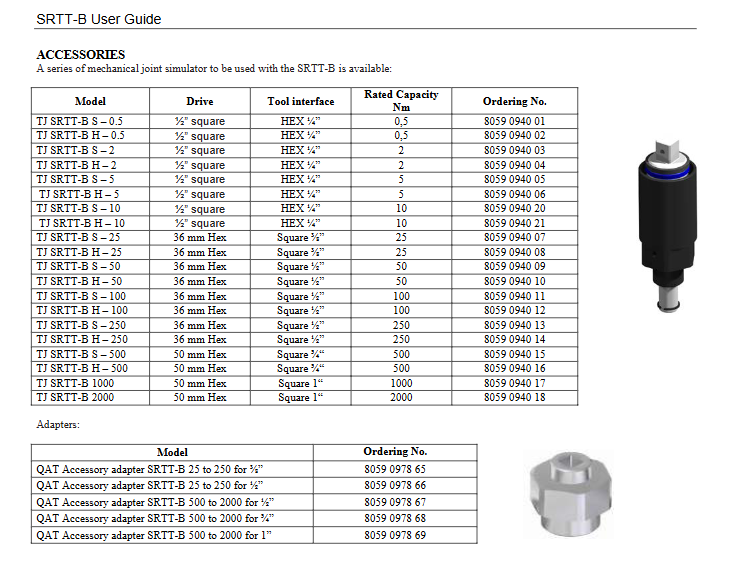

机械接头模拟器 TJ SRTT‑B 系列：适配各个量程传感器，分为 S/H 两种类型，接口包含 ¼ 英寸六角、⅜ 英寸方驱、½ 英寸方驱、¾ 英寸方驱、1 英寸方驱，覆盖 0.5‑2000Nm，附带订货编号。

QAT 转接适配器：分三组，适配 25‑250Nm、500‑2000Nm 机型，提供 ⅜”、½”、¾”、1” 多种输出接口，带订货号。
