Atlas Copco ACTA4000/3000 是便携式扭矩分析校验仪
时间: 2026-08-25浏览次数：
Atlas Copco ACTA4000/3000 是便携式扭矩分析校验仪
Atlas Copco ACTA4000/3000 是便携式扭矩分析校验仪
产品版本划分（3 个软件功能等级）
整机硬件一致，软件授权区分 Basic、Quality Control (QC)、Advanced Analysis (AA)，功能逐级增强。
版本 核心能力
Basic（基础版） 扭矩 / 角度 / 脉冲测量；均值、3σ 计算；单工具存储；自动传感器识别；基础标定；无数据库
Quality Control（质控版） 增加工具数据库；SPC 统计；CM/CMK 过程能力指数；批量结果；报表打印；工具校准功能
Advanced Analysis（高级分析） 增加拧紧扭矩‑角度‑时间曲线 Trace 波形采集、缩放、波形保存导出；波形传输至 PC 软件
硬件差异 ACTA4000 vs ACTA3000
项目 ACTA4000 ACTA3000
显示屏 彩色显示屏 黑白显示屏
电池续航 7 小时 3.5 小时
通讯 USB、RS232、以太网；支持放大型传感器 仅 RS232；仅应变片传感器
存储容量 6000 工具，48000 次拧紧记录 500 工具，6000 次拧紧记录
本地打印 无，靠 PC 端 Printer Service 软件输出 自带打印端口可直连打印机
PC 配套软件
ToolsTalk QAT：PC 端上位软件，管理工具库、测量数据、波形、统计报表，可做维护提醒；CD 附带 60 天免费试用授权；
ACTA4000 Printer Service：免费组件，实现 4000 机型打印输出；
Torque Supervisor：测试任务编排软件，可下发测试序列给 ACTA，回读测试结果。
面板硬件与操作界面
硬件组件：彩色 / 黑白显示屏、软按键、数字键盘、Shift 切换字母输入、OK 确认、CL 清除键、电源按键；LED 状态灯（OK/NOK、批次完成、电池）。
屏幕模式
基础测量对话框 Basic：标准测量界面，显示扭矩、角度、脉冲、统计值；
自定义 Custom（QC/AA）：可自定义显示统计参数、注释文本；

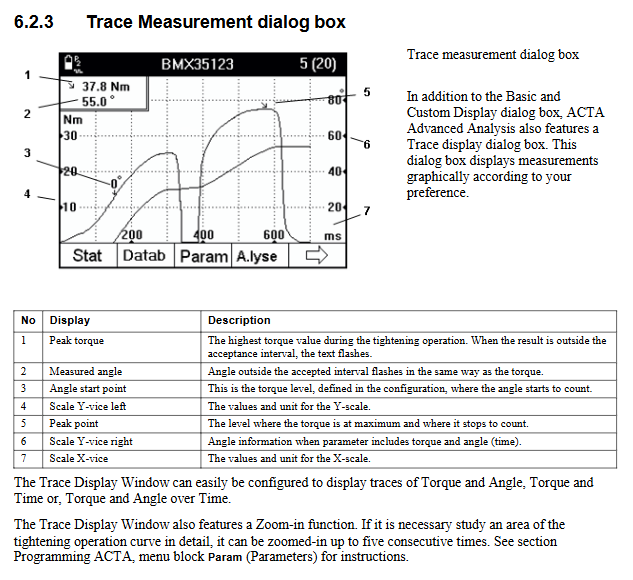

Trace 波形界面（仅 AA 版）：扭矩‑时间、扭矩‑角度曲线，支持放大缩小。
省电：电池供电闲置 30s 背光自动关闭；
操作逻辑：软键调出下拉菜单，数字键快速选择菜单项；输入对话框修改参数，OK 保存 / Cancel 放弃。
整机菜单体系
1.View 视图菜单
切换三种测量显示窗口（Basic / Custom / Trace）。
2.Print 打印菜单
支持连续报告、单次拧紧报告、传感器信息、工具设置、统计报告、ISO5393 报告、校准报告、波形报告；ACTA4000 波形只能在 ToolsTalk QAT 打印。

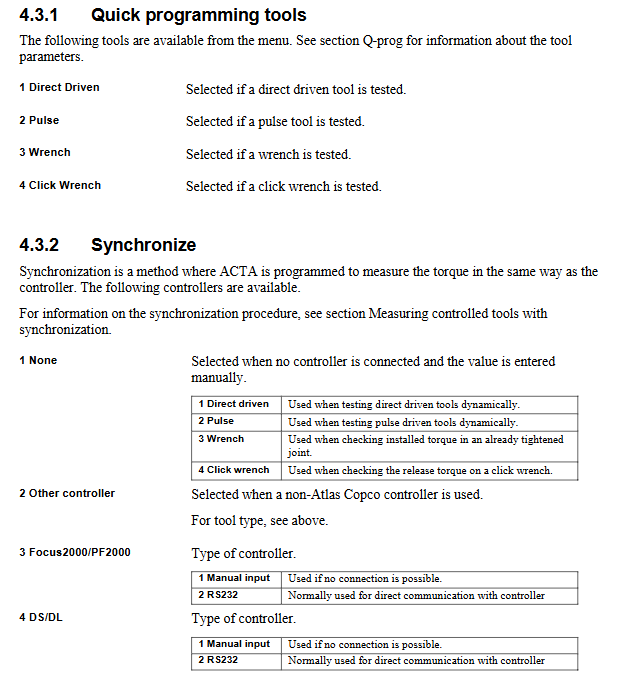

3.Q.Prog 快速编程（快速测试入口）
无需复杂配置，快速启动测量，4 类工具模式：
Direct driven 直驱工具；
Pulse 脉冲工具；
Wrench 扳手（残余扭矩）；
Click wrench 咔哒式扭力扳手。
Synchronize 同步模式：和 PF2000/PF3000/PF4000/PowerMACS 控制器通讯，同时采集传感器实测值 + 控制器内部读数，做对比校验；支持 RS232 / 以太网，也可手动录入控制器数据。
ISO5393 标准测试：执行螺纹紧固件工具性能测试；需要 4 种测试接头（高扭矩硬、高扭矩软、低扭矩硬、低扭矩软接头），每个接头执行 25 次拧紧，输出 ISO5393 报告。
注意：ISO5393 不适用于冲击扳手、脉冲工具。
4.Stat 统计菜单
All tightening：逐条查看全部拧紧记录；
Statistics torque /angle/pulses：输出 Min/Max/ 均值 X‑bar、极差 R、σ、CM、CMK、CAM 等过程能力指标，支持 X‑bar‑R 控制图；
History 历史：保存多批次统计结果，便于追溯；
Manual Input 手动录入：现场无法接传感器时手动录入扭矩角度数据。
5.Conf 配置菜单
Interface 界面设置：语言、密码、显示对比度、扭矩单位、蜂鸣器、日期时间、路由自动选工具、条码阅读器配置；支持自定义软快捷键。
Calibration 校准：ACTA 本机年度实验室校准、砝码 Deadweight 传感器校准、工具标定。
Diagnostics 诊断：传感器状态、电池信息、实时跟踪扭矩角度、转速测量、分流校准。
Transducer memory 传感器内存：读取带存储芯片阿特拉斯传感器的序列号、灵敏度、下次校准日期；到期弹窗提醒。
Communication 通讯：配置和控制器、ToolsTalk‑QAT、扫码枪通讯参数；还可以自动触发控制器执行拧紧，用于全自动标定。
Product information 产品固件、硬件版本、校准到期时间。
6.Datab 数据库（QC 及以上版本）
新建 / 选择 / 删除工具；清除测量数据；工具备份；查看数据库存储占用。备份工具仅用于存档，不能执行测量。
7.Prog 程序设置
针对选中工具配置全套测量参数：应用信息、工具类型、测量策略、扩展参数、统计阈值、显示布局。 关键扩展测量参数：Cycle start 起始扭矩、Cycle complete 结束扭矩、Start angle 角度起始点、Measure delay 测量延时、Reset time 复位延时、End time 结束延时、Slip torque 滑扣扭矩。
8.A.lyse 波形分析（仅 AA 高级版）
Trace 波形操作：放大、移动光标、保存波形（低 / 中 / 高三种分辨率）；切换四种绘图模式：扭矩 (角度)、扭矩 (时间)、角度 (时间)、扭矩 + 角度 (时间)。
五大测量策略（Measuring strategies）
文档附带每个策略对应的扭矩曲线示意图
Peak(DD)：直驱工具峰值扭矩测量，通用模式；可设置 Reset time 过滤离合器冲击噪声。
Static installed torque 静态安装扭矩：用于装配后复检残余扭矩；使用扳手缓慢拧动，仪器自动识别螺栓开始转动时刻的安装扭矩。
Multistage 多级策略：用于标定场景；拧至目标扭矩→反转 720°→再拧目标角度；减小角度测量干扰，测试结束接头处于松开状态，仅用于实验室测试，不能用于实际装配。
Break away 脱扣策略：用于咔哒扳手；识别扭矩下降滑扣点，记录脱扣峰值扭矩。
Peak(Pulse)：脉冲工具专用；同时测量峰值扭矩 + 脉冲计数。
测量结果窗口
Basic 基础窗口：实时扭矩、角度、脉冲；最近 5 条测量记录，实时 3σ 统计区间。
Custom 自定义窗口：增加 CM/CMK、批次状态、序列号、操作员注释。
Trace 波形窗口：图形展示完整拧紧曲线。
Batch Result 批次结果窗口：一批次全部拧紧完成后弹窗，整体判定 OK/STOP（存在 NOK）。
Zone Result 区域结果：多工具组合测试的整体判定。
校准标定章节（核心功能）
1. 工具标定 Tool calibration
1）手动标定：传感器测工具输出，采集多组数据，对比控制器读数，计算修正系数（cal torque /scale factor），生成备份工具存档； 2）自动标定：通过 RS232 / 以太网控制 Power Focus / PowerMACS 控制器自动执行批量拧紧，Multistage 策略全自动完成标定，无需人工操作。
不同控制器（PF 系列 / PowerMACS / DS‑DL / 第三方控制器），标定计算公式、界面不一样。
2. 传感器校准 Deadweight 砝码校准
使用标准砝码‑力臂装置给传感器施加标准扭矩；至少采集 3 组加载‑卸载点，计算灵敏度 mV/V，可直接写入带内存芯片的阿特拉斯传感器；同时做线性度校验；生成传感器校准报告。
3.ACTA 主机校准
必须在认证实验室执行，每年一次，用户本地不可完成；到期设备弹窗提醒。
与 Torque Supervisor 软件协同工作
PC 端 Torque Supervisor 编辑测试任务序列，通过 USB/RS232 / 以太网下发 ACTA；下发会清空本机原有工具和测量数据，务必提前备份。
ACTA 离线执行整套测试；完成后回传全部结果至 PC 软件，在 PC 软件做数据分析输出报告。
文档提供完整工作流程图；定义 Torque Supervisor 测试方法和 ACTA 内部测量策略的映射对照表。
统计理论附录
完整讲解拧紧测试用到统计学知识：
算术平均值 X‑bar，标准差 σ，正态分布，±3σ（99.73% 置信区间）；
SPC 统计过程控制：X‑bar‑R 均值‑极差控制图；提供完整 A2/D3/D4 系数查表；
过程能力指数 CM、CMK 的定义与计算公式；行业常用门槛 CMK≥1.33；
ISO5393 标准计算方法。
维护、故障排查、打印报表
维护：清洁屏幕；定期主机、传感器外送校准；固件升级；
全套报表样例：连续报告、拧紧记录、统计报表、ISO5393 报告、传感器报告、工具标定报告、数据库汇总；
故障提示：传感器到期、主机校准到期、通讯失败等告警提示。
