Atlas Copco Tensor‑STB 无线拧紧工具
时间: 2026-08-25浏览次数：
Atlas Copco Tensor‑STB 无线拧紧工具
Atlas Copco Tensor‑STB 无线拧紧工具
整套系统组成
硬件
Tensor‑STB 工具本体；可更换锂电池（18V /30V）；电池充电器；Docking 底座（USB 调试、固件配置）
控制器侧：Power Focus 3100/4000，配套 RBU 授权加密狗；串口适配器 Serial Port Adapter（IRC‑B 版本专用）
软件
PF 控制器固件；Tensor‑STB 工具固件；ToolsTalk Service（用于无线工具配置调试）
系统数据流：控制器下发拧紧程序 Pset 到无线工具；工具本地执行拧紧；拧紧结果回传给 PF 控制器。
安全限制：无线版本不支持远程启动 Remote‑Start 功能。
工具本体指示灯与按键
LED 灯 含义
蓝色连接 LED 和控制器无线链路状态
绿色 Batch LED 批次拧紧完成
黄色电池 LED 低电量 / 空电告警
红色 Alarm LED 过热、故障告警
方向环上功能按键：可配置为数字输入；区分顺时针 CW、逆时针 CCW 触发。
工具自带蜂鸣器；工具总线接口，可外接选配件。
关键技术规格
本地存储：工具本地最多保存25 条拧紧结果；无线断连时可继续执行，恢复连接后自动上传数据。断连超过 25 次拧紧后工具会锁定。
锂电池：500 次充放电循环后容量剩余 75%；18V 电池充电 60min，30V 充电 90min；拧紧次数受接头软硬、拧紧角度影响。
无线 IRC 两套方案（2.4GHz ISM 频段）
项目 IRC‑B IRC‑W
技术 AFH 自适应跳频（类似蓝牙） WiFi 标准 802.11 b/g/n
信道 79 个 1MHz 信道，无需 IT 规划 13 个 22MHz 固定信道，需要 IT 规划 WiFi 网络
抗干扰 / 多路径 高 中等
功耗 低 高
传输距离 开阔场地最大 100 米 受现场 WiFi 环境影响
IRC‑B 需要串口适配器 + 天线，天线要保证对工具视距无遮挡。IRC‑W 支持 WEP/WPA‑PSK/LEAP 多种加密。
三种工作模式
1. IRC‑B 无线配对模式（跳频方案）

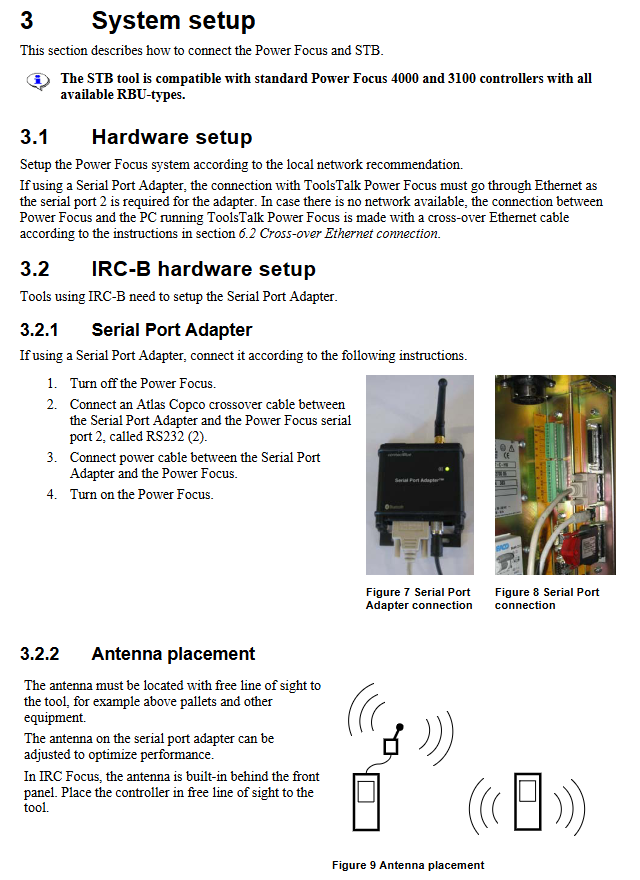

硬件接线：PF 断电，串口适配器接 PF 的 RS232‑2 口，给适配器供电；调整天线保证视距。
PF 软件设置：工具配置页面，主工具选择IRC‑B，串口选择 Serial2；保存重启控制器。
配对（Pairing）操作：拆下电池→按住扳机装回电池→LED 熄灭松开扳机；再次按扳机，LED 闪烁，30 秒内在 PF 侧启动配对；配对成功事件码E559。配对信息保存，更换电池无需重配；更换工具 / 适配器才需要重新配对。
2. IRC‑W WiFi 无线模式
需要 Docking 底座，工具插到底座上，PC 运行 ToolsTalk Service 软件配置 WiFi 参数（IP、子网、网关、加密密钥、PF 远端 IP 端口默认 6677）。
配置完成取出底座、装上电池，工具自动连接 PF 控制器。
3. Standalone 独立离线模式（脱离控制器运行）
预先配对完成后可以启用。
在 ToolsTalk PF 设置Use standalone；可选择无配件 / ST‑Selector 套筒选择器 / GPIO 外设。
最多预设 4 套 Pset 拧紧程序，工具本地直接执行；蓝色连接 LED 闪烁代表独立模式激活。
需要回传数据时，重新配对连接控制器自动上传全部拧紧记录。
重要参数、事件码
核心参数
T270省电超时：无操作自动休眠，范围 1‑120min，默认 30min；按扳机唤醒。
T271启动条件：None（断连允许最多 25 次拧紧） / Connected（必须链路在线） / Start‑request 每次拧紧确认链路。
T272链路超时；T290主工具类型：Cable / IRC‑B / IRC‑W。
关键故障事件
E550：无线连接建立；E551：无线链路丢失
E553：配对失败；E556 电池低；E557 电池耗尽工具锁定
E558：控制器与工具固件版本不匹配，需要升级固件
E601 系统电压过低、E620 电机堵转、E721 工具内部故障需要维修
Docking 底座安装（IRC‑W 配置必需）
底座接电源，USB 连接 Windows 电脑；安装 FT232R USB‑UART 驱动；
ToolsTalk Service 软件选择通讯端口；工具插入底座完成读写配置。
交叉网线直连配置
无工厂局域网环境，PC 和 PF 控制器直接使用交叉以太网电缆；手动设置 PC 静态 IP，ping 控制器 IP 完成通讯，用于 ToolsTalk PF 调试。

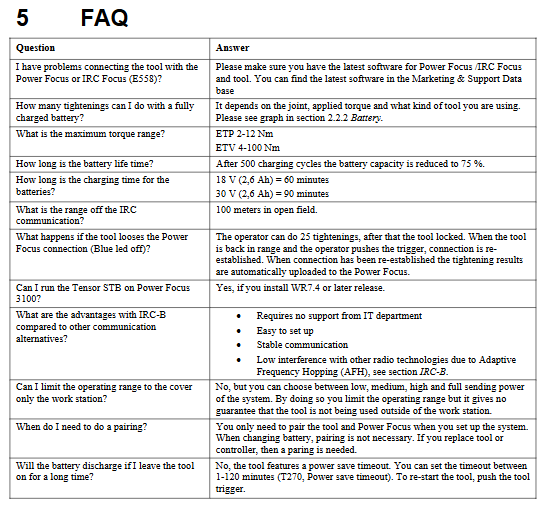

常见 FAQ 重点
断无线连接：最多允许 25 次拧紧，之后工具锁死；回到无线覆盖区域扣扳机自动重连上传数据。
通信距离：开阔场地 100m，可调整发射功率，但不能保证工位范围限制。
兼容性：Power Focus3100 要求固件版本≥7.4。
