Atlas Copco Power Focus 4000综合集成和配置指南
在现代工业装配领域，精度和可靠性至关重要。阿特拉斯·科普柯Power Focus 4000（PF 4000）处于紧固技术的最前沿，提供了一个复杂的控制和监控系统，旨在满足高质量制造的严格要求。作为PF 3100的继任者，PF 4000引入了一个统一的平台，能够通过单一硬件模型处理各种扭矩水平，大大降低了维护开销和备件库存。本指南深入探讨了PF 4000的配置、编程和操作细节，专为寻求在生产环境中充分发挥其潜力的工程师和技术人员量身定制。
体系结构概述和硬件功能
Power Focus 4000不仅仅是一个工具控制器；它是一个模块化系统，旨在无缝集成到复杂的装配线上。它有两个主要版本：PF 4000 Compact和PF 4000 Graph。虽然底层硬件功能相同，但接口不同以满足各种操作需求。
PF 4000 Graph具有用户友好的LCD彩色显示屏，可提供实时统计数据，包括Cpk值和SPC（统计过程控制）图表。该模型允许进行单元内编程和手动检查痕迹，使其成为需要即时视觉反馈的工作站的理想选择。
相反，PF 4000 Compact提供了一个流线型的界面，带有六按钮键盘和LED显示屏。它通过ToolsTalk PF软件进行预编程，是一种经济高效的解决方案，在组装时不需要图形界面。这两种模型都保留了控制大量阿特拉斯·科普柯张量工具的能力，包括S、ST、DS和ETX系列，确保了跨不同应用程序的灵活性。
PF 4000的一个关键架构特征是RBU（快速备份单元）。RBU既充当功能解锁器，又充当备份存储库。不同的级别——黄金、白银、青铜和ETX或DS工具的专用类型——决定了可用的功能，如同步功能和可编程参数集（参数集）的数量。当RBU插入新控制器时，它会自动传输存储的配置，便于快速更换，并最大限度地减少装配线上的停机时间。
网络配置和连接
有效的数据管理和远程控制是PF 4000理念的核心。该设备配备了强大的通信功能，包括以太网TCP/IP、串行RS232和用于笔记本电脑访问的前面板USB端口。USB端口对于现场诊断和快速编程调整特别有利，无需网络布线。
建立以太网通信
要将PF 4000集成到工厂网络中，必须正确配置IP地址。这是通过ToolsTalk PF软件进行管理的。用户必须分配与工厂网络拓扑一致的唯一IP地址[C300]和子网掩码[C301]。默认路由器[C302]是可选的，但如果在本地子网外通信，则是必需的。
Power Focus系统利用Cell和Net概念来组织多个控制器。一个单元是一组最多20个PF单元（19个成员+1个单元参考）在一个装配站协同工作。此概念对于作业和同步功能至关重要。
安全和接地协议
在建立任何电气连接之前，遵守安全协议是不可谈判的。PF 4000必须正确接地，以确保操作员安全和设备保护。该系统包括一个不能绕过的接地故障中断器（GFI）。必须通过按下后面板上的测试按钮每月测试GFI。该装置不是为与电隔离电压电源一起使用而设计的，因为这会抑制GFI的功能，造成重大的安全隐患。
使用Tools Talk PF编程
ToolsTalk PF是工程师与Power Focus 4000交互的界面。此基于PC的软件允许创建、编辑和监视Pset、作业和控制器配置。
界面和导航
ToolsTalk PF界面围绕PF Map构建，PF Map提供了所有可配置元素的树视图层次结构。主要分支机构包括：
Pset：个人紧缩策略的定义。
多阶段：多个Pset的序列。
工作：复杂装配的集合/多阶段。
控制器：系统范围设置（网络、内存、可访问性）。
工具：特定于工具的配置和诊断。
附件：I/O配置和外围设备管理。
该软件支持联机（连接到PF）和脱机模式。离线模式允许工程师在PC上准备配置，而无需连接到物理硬件，然后可以稍后上传，简化新工作站的设置过程。
高级参数集（Pset）配置
Pset是紧缩操作的基本构建块。它定义了特定紧固件的策略、目标和限制。PF 4000支持多种控制策略，使工程师能够为每个关节特性选择最佳方法。
控制策略
扭矩控制（Tq-con）：最常见的策略，当达到目标扭矩时，工具会关闭。可以监测角度限制，以确保紧固件没有交叉螺纹或安装不正确。
角度控制（Ang con）：工具旋转到特定角度。这通常用于夹紧载荷主要由螺栓的伸长而不是施加的扭矩决定的接头。
扭矩/角度控制（Tq-con/ang-con）：一种双目标策略，可以设置为AND（必须满足两个目标）或or（在满足任一目标时停止）。这对于具有高可变性的关节很有用。
产量控制：PF 4000上提供的一种先进策略。该工具检测紧固件的“屈服点”，而不是固定的扭矩或角度，即材料开始塑性拉伸的点。这确保了每个螺栓都拧紧到最佳夹紧力，而不管摩擦变化如何。屈服控制策略与拧紧序列的最后阶段相互作用，允许在检测到屈服点后进行额外的角度步进（角度步进[P264]），以加固接头。
紧缩策略
在Pset中，收紧策略决定了运动轮廓：
第一阶段：全速直接运行至目标扭矩。
两个阶段：高速减速到“第一个目标”，然后暂停（以减少关节松弛）和低速运行到最终扭矩。这包括一个“缩放步骤”，以降低超出目标的风险。
快速步骤：类似于两阶段，但没有停顿，允许快速循环时间，同时保持准确性。
Ergo Ramp：一种在第二阶段根据关节硬度调整扭矩斜坡的策略，无论关节是硬是软，都能为操作员提供一致的“感觉”。
编程辅助工具
为了简化设置过程，ToolsTalk PF提供了两个强大的功能：
自动设置：通过输入所需的最终扭矩并运行一些测试拧紧，系统会自动分析接头特性，并计算速度、坡度和阈值的最佳参数。
快速编程：为了更快地部署，这种方法只需要“关节角度”（从座椅到目标的角度）和最终扭矩。系统估计其余参数。
过程控制：多阶段和作业
对于涉及多个不同规格紧固件的复杂组件，PF 4000采用多级和作业功能。
多级
多级顺序允许将单个拧紧操作分为多达八个不同的步骤。一个典型的应用是接头调节，将螺栓拧紧到较低的扭矩，以特定的角度后退以固定螺纹，然后拧紧到最终规格。多级操作的结果通常是最终阶段的参数组合，尽管所有阶段都有全面的日志记录。
工作职能
作业功能对于管理单个工件上的完整拧紧顺序至关重要。一个作业最多可以包含30个P集或多阶段。
独立作业：由单个PF控制器管理。
单元作业：管理单元内多个PF单元的张紧。这需要一个作业组配置，其中一个控制器充当作业参考（主），其他控制器充当作业客户端。Job Reference维护所有参数的列表并同步客户端。
Job职能确保可追溯性和流程完整性。在所有规定的拧紧操作正确完成之前，操作员无法继续下一步或收到“JOB OK”信号。这通常与条形码扫描（标识符）相结合，以确保将正确的参数应用于特定的工件（例如，车辆识别号或VIN）。
多轴应用的同步（Sync）
在多个主轴必须同时拧紧螺栓的应用中，如气缸盖或车轮螺栓，同步功能至关重要。

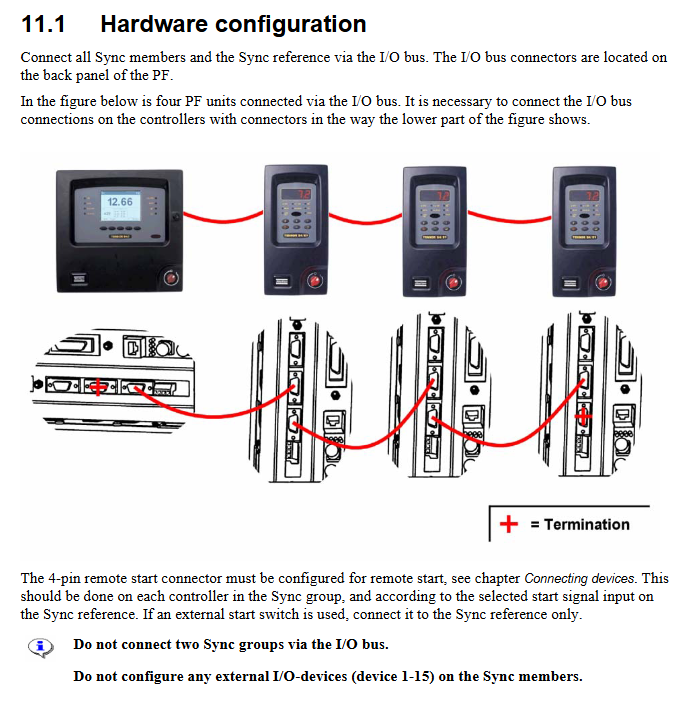

同步组由2到10个通过内部I/O总线连接的PF单元组成。一个控制器充当同步参考，而其他控制器是同步成员。
通信：高速、时间关键的通信通过I/O总线进行，而配置和结果数据传输使用以太网连接。
操作：所有工具在“检查点”（如第一目标、最终目标）相互等待，然后再继续。这确保了整个接头的夹紧力分布均匀。
SynchroTork：PF 4000的一项高级功能，通过动态调整单个电机速度，在最终拧紧阶段最大限度地减少主轴之间的扭矩差。
配置要求在所有成员上设置同步参考IP[C317]，以匹配参考控制器的IP地址。参考控制器使用ToolsTalk PF选择要运行的Pset并启动启动信号。
使用逻辑配置器实现自动化
Power Focus 4000具有集成的逻辑配置器，有效地将有限的PLC（可编程逻辑控制器）嵌入拧紧装置中。此功能对于需要与固定装置或外部传感器交互而不需要单独PLC的成本和复杂性的站特别有价值。
逻辑配置器使用图形界面创建逻辑集。每套包括：
输入：从继电器状态阵列（如OK/NOK信号）或数字输入阵列（如传感器信号）中选择的事件。
指令列表：逻辑门（AND、OR、NAND等）和功能块（定时器、计数器、触发器）的网格。
输出：根据逻辑评估配置数字输出或继电器。
例如，逻辑集可以编程为：
在接近开关确认零件存在（“工件就位”）之前，防止工具启动。
只有当零件被夹紧（“工件固定”）并且拧紧结果正常时，才会激活绿灯。
使用计时器延迟信号释放，确保操作员有足够的时间验证结果。
每100毫秒（一个“滴答”）评估一次逻辑，确保实时响应。这种内部自动化能力显著增强了系统管理复杂装配工作流程的能力。
工具集成和诊断
PF 4000支持全面的Tensor工具。每种工具类型都有特定的配置要求，以确保最佳性能。
工具选择
Tensor S：具有不同电机尺寸的传感器工具（S4、S7、S9）。
Tensor ST：通过数字电缆进行通信，更轻便、更灵活。
Tensor STB：使用无线工业无线电通信（IRC）实现最大的运动自由度。
Tensor SL：低扭矩传感工具。
张量DS：从电机电流/电压而不是传感器中获得扭矩；固定接头具有出色的可重复性，但需要Pset特定的扭矩调整。
ETX：用于固定应用的超紧凑工具，带有用于校准数据的智能存储芯片。
电机调谐和校准
为了实现最佳控制，必须执行电机调谐过程。这使控制器的软件模型与电机和变速箱的物理特性相一致。
独立电机调谐：在单个单元上执行。工具插座必须能在没有负载的情况下自由旋转。
同步电机调谐：在参考控制器的同步组的所有成员上同时执行，确保所有主轴的性能匹配。
刀具锁定功能
该系统包括坚固的工具锁定机制，以防止错误。工具可以通过事件在内部锁定（例如，批量OK时锁定、拒绝时锁定），也可以通过数字输入和现场总线命令在外部锁定。在“时间关键”应用中，内部锁定源比外部PLC命令更可取，以避免可能导致意外拧紧尝试的反应时间延迟。
维护和故障排除
确保系统的寿命和准确性需要定期维护和系统的故障排除方法。
断开工具的连接
在物理断开工具（支持热插拔的ST/SL工具除外）之前，必须通过ToolsTalk PF或数字输入执行逻辑断开。尝试在没有此逻辑步骤的情况下拔下非热插拔工具可能会损坏工具的内存。系统通过闪烁的绿色OK LED确认操作。
常见诊断
事件代码：PF 4000为任何异常（从轻微警告到严重错误）生成详细的事件代码。必须确认这些信息才能清除工具锁。
I/O诊断：ToolsTalk PF允许实时监控所有数字输入和输出，有助于验证外部接线和传感器功能。
传感器跟踪：此功能提供实时扭矩和角度读数，可用于验证工具的反馈回路完整性。
内存管理
PF 4000的内存是可配置的。虽然默认设置提供了平衡数量的Pset、作业和结果，但可以使用完全可配置选项重新分配内存。例如，如果应用程序需要大量的结果存储以实现可追溯性，则可以减少Pset的数量以释放内存空间。对内存设置的任何更改都需要重新启动并从备份文件中完全还原配置。
结论
阿特拉斯·科普柯Power Focus 4000是装配技术的强大引擎，将高精度控制与灵活的网络和集成自动化功能相结合。通过掌握Psets、Jobs和Logic Configurator的配置，工程师可以构建高效、自我调节和可追溯的装配过程。
无论是处理多轴操作的同步还是屈服点拧紧的精细控制，PF 4000都提供了实现零故障制造所需的工具。了解硬件、ToolsTalk PF软件和现场总线接口之间的相互作用是释放该系统全部潜力的关键，确保它在未来几年仍然是生产线的可靠支柱。
