Atlas Copco Elektronikon MK5‑Swipe 控制器
时间: 2026-08-25浏览次数：
Atlas Copco Elektronikon MK5‑Swipe 控制器
Atlas Copco Elektronikon MK5‑Swipe 控制器
控制器总体功能
Elektronikon™ Swipe 空压机控制器四大核心能力：
机组自动控制：加载 / 卸载自动调节，维持管网压力在设定区间；可配置最小停机时间、电机最大启动次数；支持定时启停；在停机时间过短时，会保持运行避免频繁启停。
机组保护
停机保护：排气超温、驱动电机 / 风扇电机过载，直接停机；
停机预警：到达预警阈值先弹窗告警、告警灯点亮，未处理继续恶化触发停机；集成干燥机机型还支持露点过高告警；
保养提醒：服务计时器计时，到期弹出保养提示。
部件运行状态监控。
断电自重启 ARAVF：断电恢复后自动启动机组；出厂默认关闭；需要 “Service user（服务级密码权限）” 开启，开启后机身附近需要粘贴 ARAVF 标识。
重要安全提醒：出现告警、停机消息，必须先排除故障再复位告警，反复直接复位不处理故障会损坏空压机。
控制面板硬件与按键手势
面板指示灯
告警三角：停机状态闪烁；普通警告常亮；
保养符号：需要维护时常亮；
运行灯：机组运行时常亮；
电源灯：上电即点亮。
实体 / 触控操作部件
序号 部件 功能
5 Home 主页键 返回主屏幕
6 显示屏 参数、告警、菜单显示
7 右侧垂直滑动条 修改参数数值；上下滑动
8 水平滑动条 横向切换页面菜单
9 停止按键 停止机组
10 启动按键 启动机组
11 确认√ 参数修改确认、告警复位确认
12 取消 × 放弃修改
13 左侧垂直滑动条 纵向上下切换菜单项
操作逻辑：左侧滑条选菜单项；右侧滑条修改数值；水平滑条切换页面；√确认 / × 取消。
权限等级（3 级）
控制器有三级访问权限，不同权限看到菜单不一样：
Basic User（基础用户）：普通操作员，仅基础查看；
Advanced User（高级用户）：可看到【辅助设备参数】菜单；
Service User（服务用户）：密码保护；可访问【Service 保养菜单】、开启断电自重启 ARAVF、高级参数；4 位数字密码输入，右侧滑条选数字。
菜单可见性受权限控制，低权限部分菜单会隐藏。

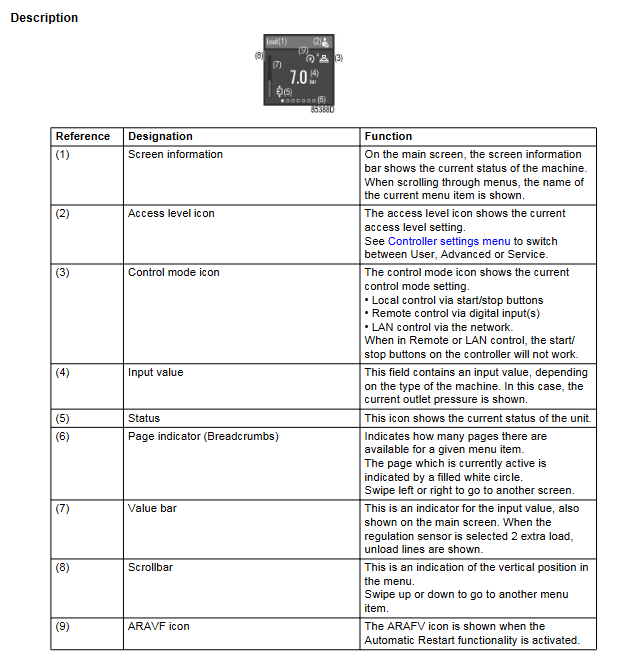

主屏幕 Main screen
上电默认显示主屏幕；无操作数分钟屏幕自动熄屏。
显示内容：当前管网压力、访问权限图标、控制模式（本地 Local / 远程 Remote /LAN 网络）、机组运行状态图标、ARAVF 断电重启标识；
向左滑动可以切换附加页面：IO / 计数器、在用设定点、手动卸载（仅本地 + 加载状态可用）、整机状态页面；
告警处理：告警页面调出后，√复位告警，× 放弃复位。必须先处理故障再复位告警。
全部六大主菜单
1. Machine Settings 机组设置菜单
进入：主页，左侧滑条向上滑动调出。向左滑动切换子页面：
Setpoint1 / Setpoint2：两套压力设定点，设置加载压力、卸载压力；
Regulation：调节相关参数；
Control Mode 控制模式三选一： 1）Local 本地：面板启停按键有效； 2）Remote 远程：数字输入端子控制，面板启停按钮失效； 3）LAN：以太网 UDP 网络指令控制，面板启停按钮失效；
Auto Restart（ARAVF 断电重启）：出厂关闭，需要 Service 密码才能修改。
2. Auxiliary Equipment Parameters 辅助设备参数
仅高级及以上权限可见；子页面：
Dryer 干燥机（选配，可设置干燥机节能开关）；
Fan 风扇；
相序检测；
SmartBox（内部 / 外部）：2G‑GSM 无线模块，可以查看天线 RSSI 信号强度。
3. Data 数据菜单
查看统计与 IO 状态，子页面：
Counters 计数器：运行总小时、加载小时、电机启动次数；
Inputs 输入信号；
Outputs 输出信号；
安全提示：无源输出不能用于安全回路；外接设备前务必停机断电。

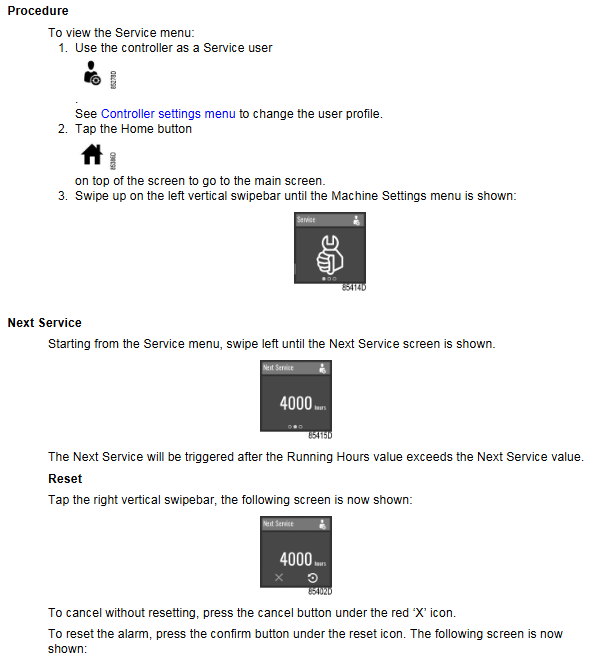

4. Service 保养菜单（仅 Service 服务权限可见）
Next Service 下次保养：查看剩余保养小时，可复位保养计时器；
Safety valve test 安全阀测试。
5. Controller Settings 控制器设置菜单
Access Level 权限切换（Service 需要 4 位密码）；
Language 语言：修改语言后控制器自动重启；
Units 单位：压力 bar、温度℃、振动单位 micron 等；
CAN 总线参数；
Ethernet 以太网设置：修改 IP、子网掩码、网关；修改前先关闭以太网，改完务必重新打开，否则网络失联；
Display Timeout 屏幕熄屏超时，省电保护屏幕。
6. Information 信息菜单
Help 帮助：跳转官网；
Info 版本信息：MAC 地址、应用固件版本、操作系统版本、Boot 启动固件版本。
操作通用流程（修改任意参数通用步骤）
左侧垂直滑条选中菜单项；
右侧垂直滑条进入编辑；
右侧滑条上下修改数值；
点√确认保存；× 放弃修改。
控制模式重要提示
Remote 远程模式、LAN 网络模式，面板上启动停止按键无效；只能由外部信号 / 网络指令控制；
手动卸载功能：仅当机器处于【Local 本地模式 + Load 加载运行】时才可以执行。
