Atlas Copco Tensor ES 电动拧紧工具搭配 Power Focus 600 控制器
时间: 2026-08-25浏览次数：
Atlas Copco Tensor ES 电动拧紧工具搭配 Power Focus 600 控制器
Atlas Copco Tensor ES 电动拧紧工具搭配 Power Focus 600 控制器
产品概述
Tensor ES 工具 + Power Focus 600 控制器是一套面向质量关键装配的防错电动拧紧解决方案。
扭矩传感器精度：6σ 条件下 ±7.5%；
替换气动工具最高可降低85% 能耗；配合 TurboTight 策略电机再节约 10% 能耗；
优势维度：质量、环保、人体工学、生产效率、易用性；
设计特点：模块化无胶水焊接，全部螺丝装配，便于拆解维修与回收；符合 RoHS II、REACH、WEEE；企业体系通过 ISO9001、ISO1400
OHSAS18001 三重认证。
Power Focus 600 控制器硬件特点
高清彩色显示屏，显示拧紧结果与操作指引；按键键盘，一键回到主页、结果页面；
选配附件可实现IP54 防护，抵御油、粉尘、水；
散热通风口，适合高强度连续作业；
丰富 IO：可配置输入输出，对接 PLC、远程启动；支持堆栈灯、操作面板、套筒选择器 I/O 总线，用于装配防错；
通信接口：高速 USB（外接打印机、扫码枪、本地升级 / 导出数据）；DHCP 以太网，网页远程访问配置控制器。
Tensor ES 工具本体特点
扭矩传感器 6σ ±7.5% 精度；机身 LED 视觉反馈拧紧 OK/NOK；
杠杆启动 / 按压启动两种触发；
精密铸铝外壳，刚性强、散热性能好；耐用专用工具线缆；
高效电机、铝制轴承座，轻量化、散热好；
人体工学防滑橡胶手柄，降低操作员疲劳。
TurboTight® 革命性拧紧策略
TurboTight 是这套系统的核心拧紧算法。
原理：工具自身吸收大部分反作用力，大幅传递更少反力到操作人员手上；
收益
缩短节拍，提升产线吞吐，消除工位瓶颈，平衡产线；
降低反作用力，减少操作员疲劳、工伤风险，提升舒适度；
设置简单，绝大多数场景仅设定目标扭矩即可直接使用，减少设置时间与培训成本。
注：IAM‑Joint Control 不支持 TurboTight，需要该功能必须选用 IAM‑Station Control。
IAM（Intelligent Application Module）智能应用模块
IAM 是可移植智能模块，存储软件、拧紧配置、拧紧结果、事件日志，方便备份、升级。分为IAM Joint Control和IAM Station Control两个版本。

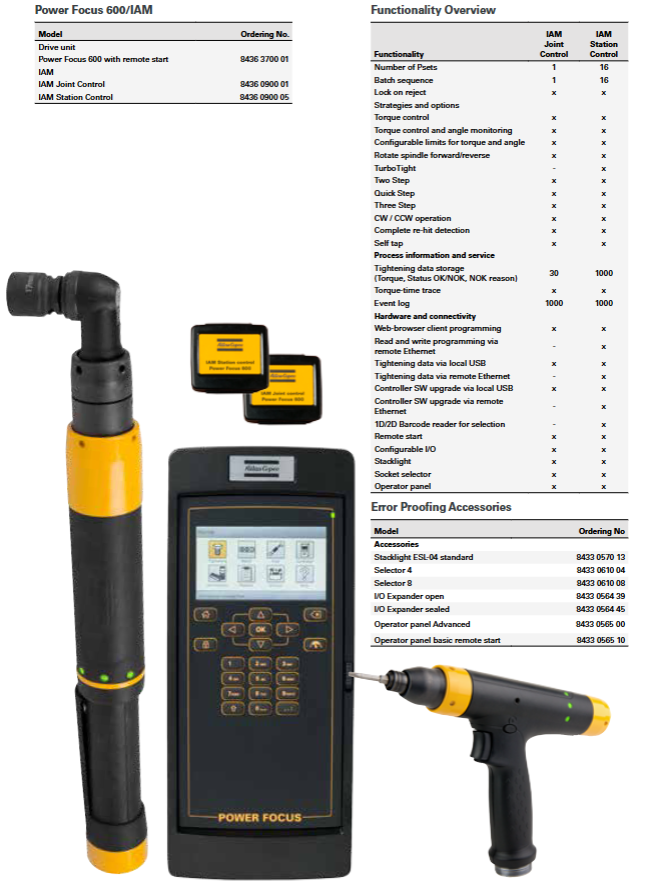

IAM 两个版本功能对比
功能 IAM Joint Control IAM Station Control
Psets 拧紧程序数量 1 16
批次序列 Batch sequence 1 16
拒收锁定 Lock on reject 支持 支持
TurboTight 策略 不支持 支持
拧紧策略：扭矩控制、扭矩 + 角度监控、二步 / 三步 / Quick‑Step、正反旋转、重打检测、自攻螺丝 支持 支持
拧紧结果存储 (扭矩、状态、故障原因) 30 条 1000 条
扭矩‑时间曲线、事件日志 支持 (日志 1000 条) 支持 (日志 1000 条)
Web 网页配置 支持 支持
以太网远程读写配置 不支持 支持
USB 导出拧紧数据 支持 支持
以太网远程导出拧紧数据 不支持 支持
USB 升级控制器固件 支持 支持
以太网远程固件升级 不支持 支持
1D/2D 扫码枪 不支持 支持
远程启动、可配置 IO、堆栈灯、套筒选择器、操作面板 支持 支持
软件升级机制：双软件分区，可以把新版本下载到 IAM，激活新版本，旧版本保留，降级回滚方便安全。同时支持 Web‑HMI 网页浏览器直接访问控制器，不需要额外安装客户端软件。
4 个真实客户应用案例
案例 1：无锡利湖 LIHU（压缩机壳体、增压器生产）
痛点：日产量 600 台，每台 3 次拧紧；螺栓夹紧松弛问题；需要控制器显示、存储拧紧结果。
方案：4 套 PF600 + Tensor‑ES ETD ES61‑30‑10‑T25，IAM Station Control，校准维修服务包。
收益：夹紧松弛问题显著改善；返工从大量降至每天 0‑6 台；产能提升 8%；工具 LED + 控制器双重反馈，降低对操作员经验依赖。
操作员评价：一把工具实现多种作业，低振动低噪音是最大优势。
案例 2：南京创维 Skyworth（洗衣机整机）
痛点：节拍短需要高拧紧速度；关键连接点扭矩精度；改善操作员体验。
方案：4 套 PF600；ETV ES61‑25‑10 三台、ETV ES61‑70‑13 一台，启用 TurboTight。
收益：节拍缩短；大扭矩工况下反作用力大幅降低；操作员满意度高。
操作员评价：低振动低噪音，操作指引超出预期。
案例 3：捷克 Alco Controls（艾默生，空调制冷膨胀阀）
痛点：替换多把气动工具；缩短装配时间；减少人为失误；配置简单、可存储拧紧数据。
方案：2 套 PF600+ETD ES61‑18‑10，搭配 2 个 SML T‑50 反力臂。
收益：单套 PF600/ES 替代多把气动工具；日产量50 台提升至 90 台（+80% 产能）；工具 LED + 屏幕指引降低人为依赖；无需外部软件，网页即可配置，双分区升级方便。
案例 4：墨西哥 BRP（休闲车辆、发动机）
痛点：旧 LTV 工具连续作业过热；关键安全连接点需要零返工。
方案：3 套 PF600 + ETV ES61‑25‑10，IAM Station Control。
收益：1 套 PF600 替代 3 套旧 LTV；每日返工 15‑20 台 → 0 返工；噪音、反力改善，人体工学提升，产能和气动工具持平。

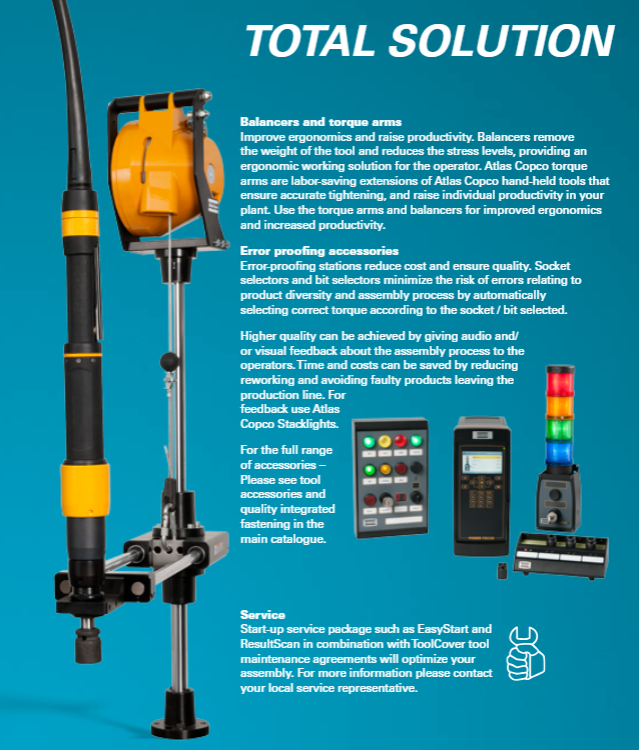

配套配件（防错解决方案）
平衡器 & 扭矩反力臂：抵消工具自重，吸收拧紧反力，保护操作员，保证拧紧精度。
装配防错配件
套筒 / 批头选择器：根据选用套筒自动调用对应拧紧程序，防止混装错拧；
堆栈报警灯 Stacklight：声光提示 OK/NOK 状态；
I/O 扩展器、高级 / 基础操作面板。
配件 订货号
堆栈灯 ESL‑04 standard 8433 0570 13
4 位选择器 Selector4 8433 0610 04
8 位选择器 Selector8 8433 0610 08
开放式 I/O 扩展模块 8433 0564 39
密封型 I/O 扩展模块 8433 0564 45
高级操作面板 8433 0565 00
基础远程启动操作面板 8433 0565 10
硬件订货号与工具选型
控制器 & IAM 订货
物料 订货号
Power Focus 600（带远程启动） 8436 3700 01
IAM Joint Control 8436 0900 01
IAM Station Control 8436 0900 05
Tensor ES 工具系列
分为四大工具形态：
ETV ES 弯头角度式：ETV ES21 小扭矩、ETV ES61 中大扭矩；部分型号支持快换夹头、滚珠保持。扭矩范围 2.8Nm‑200Nm。
ETD ES 直柄式：ETD ES21 小扭矩，ETD ES61 中大扭矩；带 T25 代表支持反力块接口。扭矩 0.8‑180Nm，含杠杆启动版本。
ETF ES 固定安装式：设备集成固定式拧紧轴。
ETP ES 手枪握把式：手枪型，适合手持，小扭矩区间 0.8‑12Nm。
参数表格包含：方驱规格、扭矩 (Nm /ft‑lb)、空载转速 (r/min)、重量 (kg/lb)、总长、CS 距离、订货编号。
工具延长线缆
可选 3m /5m /10m /15m /25m，统一订货号前缀 4220 4393 XX。
