ADLINK STC2‑AL/KL 系列智能触控计算机
ADLINK STC2‑AL/KL 系列智能触控计算机
凌华（ADLINK）STC2‑AL/KL 系列工业无风扇触控一体机用户手册，完整覆盖产品概述、硬件规格、机械尺寸、接口定义、BIOS 详细设置、驱动安装、安全规范等全部内容。该系列面向工业自动化、食品饮料、楼宇、交通、医疗、工厂等严苛工况，前面板 IP65 防护，投射电容十点触控，分为 AL 低功耗平台、KL 高性能平台两大子系列。
产品总览与主要特性
平台区分
STC2‑AL 系列：Intel Atom x7‑E3950（4 核，12W），主打低功耗；型号：STC2‑10WP‑AL（10.1 英寸）、STC2‑15WP‑AL（15.6 英寸）。
STC2‑KL 系列：Intel 酷睿 i3‑7100U /i5‑7300U /i7‑7600U，主打高性能；型号：STC2‑10WP‑KL、STC2‑15WP‑KL、STC2‑21WP‑KL（21.5 英寸）。
核心特点
宽压直流供电：9‑36VDC 输入，可耐受电压波动；
显示输出：板载 LVDS（可定制 eDP）、DisplayPort 外部输出；
十点 PCAP 投射电容触控，带防指纹涂层；
支持 VESA 壁挂安装；
可选配件：Wi‑Fi 蓝牙套件、4G/LTE 模块、60W/84W 电源适配器；
预装系统：Windows 10 IoT Enterprise，支持硬件看门狗。
包装清单：1 台触控一体机；不含电源、配件，配件需单独订购。
硬件规格参数
1. 系统配置
内存：标配 4GB DDR3L，最大 8GB；
存储：标配 64GB SSD，最高支持 1TB；
显示屏：亮度 400 尼特，背光寿命 50000 小时，全视角 89°；
10.1"：1280×800；15.6"/21.5"：1920×1080。
2. I/O 接口（全系列通用）
表格
接口 说明
DC‑IN 直流电源输入，支持 9‑36V，带过压 / 欠压保护
COM1、COM2 DB9，BIOS 可切换 RS‑232 / RS‑422 / RS‑485
USB 1×USB3.2 Gen1，1×USB2.0，带过流保护
DisplayPort DP1.4，支持最高 5120×3200@60Hz，可转 HDMI/DVI/VGA
音频 3.5mm Line‑Out 音频输出
网口 2 个 RJ45；AL 千兆，KL 最高 2.5Gbps（Intel I225 控制器）
扩展 Mini‑PCIe 插槽，用于 Wi‑Fi / 蓝牙、4G 模块
3. 环境与机械
环境条件
工作温度：‑10℃ ~ +50℃（SSD）；存储‑20℃ ~ +60℃；
湿度：10‑80%@40℃，无冷凝；
抗振动：1G 随机，5‑500Hz；抗冲击：20G，11ms；
防护：前面板 IP65，后部 IP20；认证 CE、FCC。
功耗（12V 满载）
STC2‑10WP‑AL：29.4W；STC2‑15WP‑AL：39.8W
STC2‑10WP‑KL：40.9W；STC2‑15WP‑KL：50.4W；STC2‑21WP‑KL：64.1W
尺寸与重量
型号 整机尺寸 (H×W×D mm) 净重 VESA 孔位

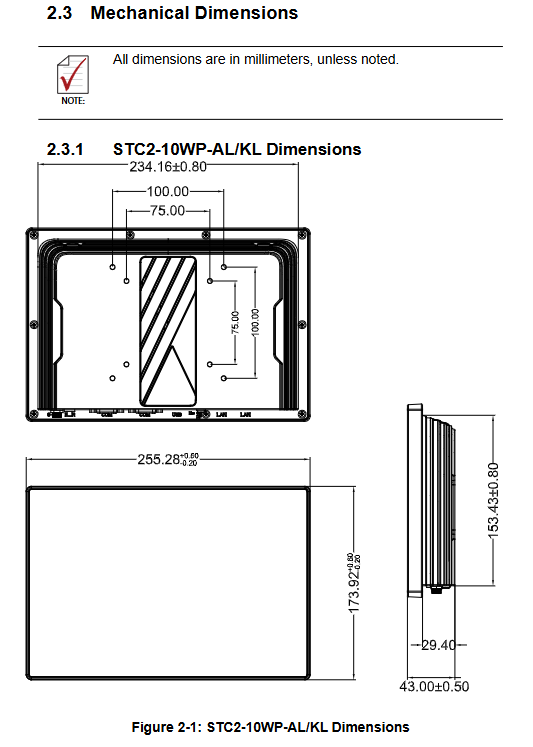

10WP‑AL/KL 256×174×44 1.9‑2.05kg 75×75 / 100×100
15WP‑AL/KL 390×239×47 3.16‑4.2kg 75×75 / 100×100
21WP‑KL 524×316×51 6.9kg 75×75 / 100×100
安装：支持面板嵌入式安装、VESA 后置壁挂；VESA 安装时 I/O 接口必须朝下；拆装前断电冷却，防止高温烫伤。
4. 引脚定义

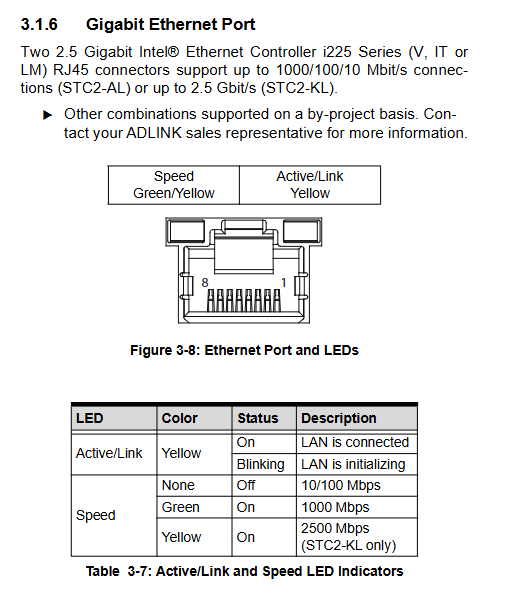

手册完整提供：DC‑IN 电源引脚、COM1/COM2 串口引脚、USB、DP、以太网 RJ45 引脚定义，网口带链路 / 速率双色 LED 状态说明。
BIOS 设置（STC2‑AL 和 STC2‑KL 两套独立菜单）
进入 BIOS：开机按 ESC 或 DEL；热键：F1 帮助，F8 恢复上一次，F9 加载默认，F10 保存退出。修改设置需要重启，错误设置会导致无法启动。两套 BIOS 都分为 6 大顶层菜单：Main、Advanced、Chipset、Security、Boot、Save & Exit。
1. Main（主界面）
只读系统信息：BIOS 版本、CPU 信息、内存、板卡序列号、运行总时长、上电次数、启动原因；可修改系统日期时间。
2. Advanced（高级设置，核心配置区）
CPU Configuration：CPU 状态、SpeedStep、Turbo 睿频、C‑States 节能休眠设置；
Graphics Configuration：LVDS/eDP 内部显示、色深、同步信号极性、面板分辨率选择；
Power Management 电源管理：ACPI 休眠、RTC 定时开机、AT/ATX 电源仿真、实时电压电流监控；
System Management（SEMA）：BMC 硬件监控，CPU / 板卡温度、电压监测、上电计数、错误日志；
Watchdog 看门狗：上电看门狗、运行时看门狗，超时自动复位系统；
Super IO 配置：COM1‑COM4 串口，可单独设置模式 RS232/422/485、IO 地址、中断；
Serial Console Redirection 串口重定向：支持 VT100 等终端，配置波特率、校验、流控，用于无显示器调试；
Network Stack：UEFI 网络栈，IPv4/IPv6 PXE 网络启动；
Trusted Computing 安全模块：TPM1.2 / TPM2.0 配置，PCR 哈希库，清除 TPM；
USB 配置：XHCI 移交、存储驱动、USB 超时、上电延时参数。
3. Chipset 芯片组菜单
STC2‑AL：北桥（内存、TOLUD）、非核显配置（IGD 显示显存 GTT/DVMT）；南桥集群：HD‑Audio 音频、PCIe、SATA、eMMC 配置；
STC2‑KL：System Agent 系统代理（内存、显卡） + PCH‑IO（SATA、PCIe、USB、HD‑Audio、SerialIO、RTC 锁、断电恢复上电状态 G3）。
4. Security 安全菜单
设置管理员 / 用户密码，密码长度 3‑20 位，Secure Boot 安全启动选项。
5. Boot 启动菜单
设置数字键盘 NumLock、Quiet Boot 静默开机、Fast Boot 快速启动；完整 UEFI 与传统 BIOS 的 BBS 启动优先级（硬盘、NVMe、CD‑ROM、USB、网络 PXE）。
6. Save & Exit 保存退出
保存 / 放弃更改、恢复出厂默认、保存用户自定义默认、临时启动项 Override、启动 EFI Shell。
差异点：KL 系列比 AL 多 CSM 兼容支持、VT‑d 虚拟化 IO 直通、RST 存储模式等选项。
驱动与应用程序安装（Windows 10 IoT Enterprise）
1. 强制安装顺序
完整装好 Windows 系统；
芯片组驱动 → 显卡驱动 → 以太网驱动 → ME 管理引擎驱动 → 串口 I/O 驱动 → DI/O 驱动。
所有驱动从凌华官网下载，每步安装完成后必须重启系统。手册给出对应产品网页链接。
安全说明、EMC 合规、技术支持
安全警告
安装维护必须断电；设备运行外壳高温，避免烫伤；
内置锂电池，错误型号更换会引发爆炸；报废需合规处理；
不要自行拆机维修，交由授权工程师；
建议安装在受限访问的 IT 机房。
EMC 电磁兼容：B 类设备；给出 CE、FCC 干扰问题排查建议。
