ADLINK PXIS‑2719A 19 槽 3U PXI 机箱
产品概述与核心特性
槽位配置:19 个 3U 槽位,Slot1 系统控制器槽,Slot2 星型触发槽,其余为外设槽;支持最大 3 槽宽度的 PXI 零槽控制器,推荐搭配凌华 PXI‑3950 / PXI‑3920 控制器。
散热系统:后部 3 台大流量风扇(单台 185.9CFM),底部进风、后部出风,每个插槽散热能力25W(55℃环境验证);风扇支持AUTO 自动温控调速 / FULL 全速两种模式。
电源:工业级 600W 交流电源,宽幅 AC 输入 100‑240VAC。
背板功能
星型触发 Star Trigger(Slot2);
PXI 触发总线分为 3 段,板载拨码开关可配置段间通断与信号方向;
Local Bus 本地总线,相邻槽位互联;
10MHz 系统参考时钟,支持三路时钟源自动优先级选择;
监控能力:8 路背板温度传感器、三路风扇转速、五路 DC 电源轨电压监测;RS‑232 串口实现远程读取状态、远程开关机;配套 PC 端监控工具软件。
外部时钟:BNC 接口外部 10MHz 参考时钟输入。
重要限制:不支持带 Rear‑I/O 后置 I/O 的 CompactPCI 3U 模块,会与 PXI 背板 J2 信号冲突,有硬件损坏风险。
关键硬件规格
电源参数
项目 参数
AC 输入 100‑240VAC(工作 85‑264VAC),50‑60Hz
整机最大直流功率 600W
+5V 45A,纹波 20mV
+12V 15A,纹波 50mV
+3.3V 42A,纹波 20mV
-12V 4.75A,纹波 50mV
10MHz 参考时钟
板载晶振精度:±50ppm;槽间时钟偏移最大 300ps;
外部 BNC 输入:10MHz±100ppm,幅度 100mVpp~5Vpp,输入阻抗 50Ω;
时钟源优先级(由高到低):Slot2 星型触发槽 PXI_CLK10_IN → 后面板 BNC 外部输入 → 机箱内置振荡器。
机械与环境
尺寸:444.4 mm (W) ×177.8 mm (H) ×455 mm (D);
重量:14.5 kg;支持机架安装;
工作温度:0~55℃;存储‑20~70℃;湿度 10‑90% 无凝露;
冲击振动:功能冲击 30G;随机振动;
认证:EN61010‑1 安全,EN55011 A 类发射,EN61326‑1 电磁兼容。
前面板与后面板接口
前面板
电源船型开关;
状态 LED(从右至左)
蓝色 Power:常亮 = 供电正常;闪烁 = 电源轨越限告警;
绿色 Fan:常亮 = 风扇正常;闪烁 = 任意风扇转速低于阈值(默认 800RPM);
琥珀色 Temperature:熄灭 = 温度正常;闪烁 = 温度超阈值(默认 70℃)。
后面板
AC 电源输入插座;
BNC:10MHz REF IN外部参考时钟输入;
RS‑232 监控串口:交叉收发,需直连串口线用于远程监控;
风扇模式拨码:AUTO(温控调速) / FULL(全速);
INHIBIT 禁止开关:控制前面板电源按键是否生效。

背板架构详解
Slot1:系统控制器槽:PXI 标准零槽位,可容纳最多 3 槽宽控制器,向左占用扩展槽。
Slot2:Star Trigger 星型触发槽:向 Slot3‑Slot15 提供独立星型触发走线;不用星型触发时,可作为普通外设槽。

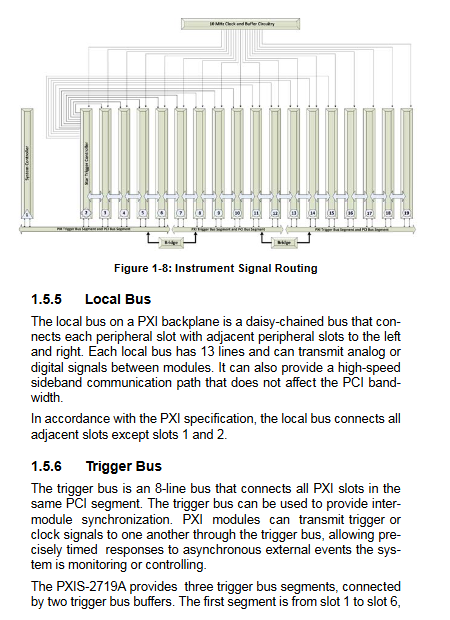

触发总线分段:背板触发总线分为 3 段:Slot1‑6;Slot7‑12;Slot13‑19;板载 P2‑P5 拨码开关控制段间缓冲器,可设置隔离、单向转发(左→右 / 右→左)多种拓扑。
Local Bus 本地总线:相邻外设槽之间 13 条高速侧带信号;Slot1 与 Slot2 之间无本地总线。
硬件安装步骤
包装清单
PXIS‑2719A 机箱、电源线、填充挡板套件(1 个 3 槽挡板 + 18 个单槽挡板)、光盘、用户手册。
散热安装要点
台式使用保留支撑脚垫;机架安装时机箱底部进风口至少保留 44.5 mm(1U)空间;后部出风口至少留 76.2 mm;
未使用插槽必须安装填充挡板,保证风道、散热与 EMC 性能。
模块安装
系统控制器:插入 Slot1,压下弹出把手使背板连接器完全啮合,拧紧面板螺丝;
外设模块:Slot2‑19 安装 PXI / 普通 CompactPCI 模块;严禁安装后置 I/O 型 CompactPCI 模块;
全部空闲槽补齐挡板。
机架安装
拆卸机箱两侧把手与橡胶脚垫,装配机架安装支架,支架前后位置可调节,实现机箱向内缩进。
上电
通用宽电压电源,无需手动电压选择;接好接地电源线,按前面板电源按键开机。
机箱系统管理(远程监控)
机箱通过后面板 RS‑232 串口实现监控,配套工具:PXISRemoteMonUtil.exe,存放于随机光盘\Driver Installation\PXI Platform\PXI chassis\PXIS2719A\RemoteMon\目录。
软件功能界面分为三块
Connect Control(连接控制)
选择 COM 串口、建立连接;
机箱状态日志:可设置采样周期,保存 txt 日志;
告警阈值配置保存 / 加载、恢复出厂阈值、读取 MCU 固件版本。
Remote Status & Control(远程状态与控制)
远程开机 / 关机;关机前必须先关闭操作系统;
风扇模式:Auto 自动温控 / Full 全速;

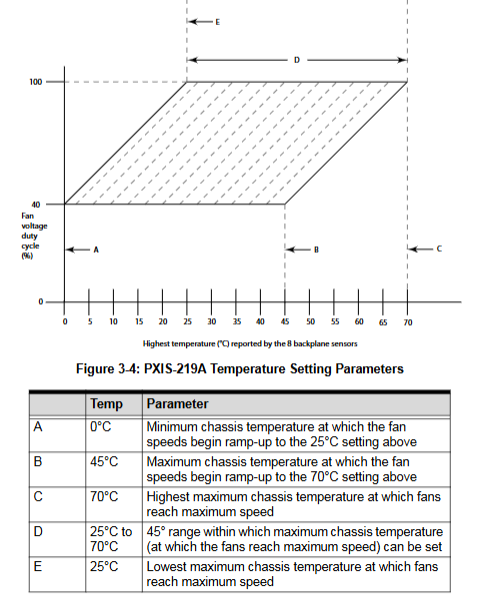

目标温度 Target Temp:设置风扇 100% 转速对应的温度,默认 50℃;风扇在 25℃开始逐步升速,到达目标温度满速;70℃为硬件温度告警点;
告警阈值:DC 各电压上下限、温度告警阈值、风扇转速告警阈值。
Chassis Status(机箱实时状态)
DC 电源轨:5Vsb、3.3V、5V、12V、‑12V 电压读数 + 状态;
8 路背板温度传感器 T1‑T8 读数;
三路风扇 F1‑F3 转速 RPM 与状态。
二次开发 API 库
提供 C 语言函数库,定义 3 个关键结构体:
ChassisStatus:机箱实时状态(电源、风扇转速、8 路温度、五路 DC 电压);
ChassisSetting:机箱配置参数(目标温度、各告警阈值、风扇模式);
MCUVersion:机箱单片机固件版本。
主要 API 函数
函数 功能
InitCOM 初始化串口 COM1‑COM8,返回句柄
GetChassisStatus 读取机箱实时状态
GetThreshold 读取当前阈值配置
GetMCUVersion 读取固件版本号
SetChassisPowerOn / SetChassisPowerOff 远程开关机
SetFanSpeedMax / SetFanSpeedAuto 设置风扇全速 / 自动模式
SetTargetTemp 设置风扇满速对应的目标温度 (25‑70℃)
SetFanAlarm / SetTempAlarm / SetXvAlarm 设置风扇、温度、各路电压告警阈值
CloseCOM 关闭串口句柄
故障排查、维护与安全
常见故障排查
无法开机:检查控制器与模块完全锁紧、电源线接地良好;全部模块先拔出,逐个插入定位故障模块。
Power 灯闪烁:电源轨越限;移除全部模块,判断是否模块短路。
Fan 灯闪烁:风扇转速低于 800RPM 阈值;检查风扇是否被异物阻挡。
Temperature 灯闪烁:机箱内部过热;检查挡板是否缺失、进 / 出风口是否堵塞。
维护
整机 14.5kg,搬运使用把手;
断电后用干布清洁外壳与通风滤网;
电源不要接过载供电回路。
安全警告
拆装维护必须断电;远离液体;保证通风;
机箱内部锂电池错误型号会发生爆炸;
仅授权工程师进行机箱内部维修。
