ADLINK SP2‑EHL 系列无风扇开放式面板 PC
时间: 2026-08-24浏览次数：

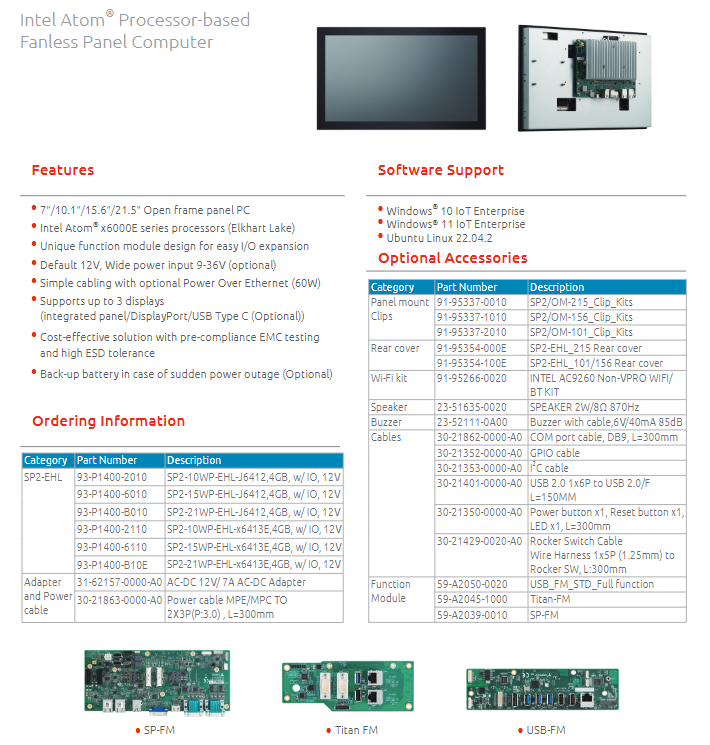

ADLINK SP2‑EHL 系列无风扇开放式面板 PC
ADLINK SP2‑EHL 系列无风扇开放式面板 PC
SP2‑EHL 是基于Elkhart Lake（Atom x6000E）平台的无风扇开放式工业平板计算机，提供 7"/10.1"/15.6"/21.5" 四种屏幕尺寸；采用模块化功能模块设计，方便 I/O 扩展，面向工业人机界面 HMI 场景。
核心产品特性
处理器平台：Intel Atom x6000E（Elkhart Lake）系列多型号 CPU 可选；整机无风扇散热。
模块化 I/O：独特功能模块设计（SP‑FM、Titan‑FM、USB‑FM‑STD‑Full），灵活扩展外设接口。
供电方案：默认 DC12V 输入；可选宽压 9‑36V 直流输入；支持60W PoE PD 以太网供电（选配模块）；可选购断电后备电池 UPS 套件应对突发掉电。
显示输出：最多支持 3 路显示输出：本机内置面板 + DisplayPort + 可选 USB‑C 视频输出，最高 4K@60Hz。
触控屏幕：标配电容多点触控；可选电阻触控；前面板 IP65 防护。
操作系统：Win10 IoT Enterprise、Win11 IoT Enterprise、Ubuntu Linux 22.04.2 LTS。
硬件防护：高 ESD 耐受，预兼容 EMC 测试；支持看门狗定时器。
处理器选型
CPU 型号 核心线程 主频 / 睿频 TDP GPU 单元
Atom x6425E 4 核 2.0GHz /3.0GHz 12W 32EU
Atom x6413E 4 核 1.5GHz /3.0GHz 9W 16EU
Atom x6211E 2 核 1.2GHz /3.0GHz 6W 16EU
J6412 4 核 2.0GHz /2.6GHz 10W 16EU
系统硬件配置
内存：单 SODIMM DDR4‑3200 插槽，最大32GB。
存储
M.2 M‑Key 2280：同时支持 SATA SSD 与 NVMe PCIe x2 SSD；
一路 2.5 英寸 SATA 6Gbps，可接 SSD/HDD。
安全：TPM2.0（选配）。
无线：M.2 E‑Key 2230 插槽，用于 Wi‑Fi/BT；另有全尺寸 mPCIe 插槽。
屏幕与触控参数
型号 SP2‑07WP‑EHL SP2‑10WP‑EHL SP2‑15WP‑EHL SP2‑21WP‑EHL
屏幕尺寸 7" 10.1" 15.6" 21.5"
分辨率 1024×600 1280×800 1920×1080 1920×1080
对比度 600:1 800:1 1000:1 1000:1
典型亮度 cd/m² 600 400 420 400
背光寿命 50000 小时 50000 小时 50000 小时 50000 小时
视角 85/85/85/85 89/89/89/89 89/89/89/89 89/89/89/89
触控点数 5 点 10 点 10 点 10 点
触控类型 标配电容 G/G，可选电阻屏 标配电容 G/G，可选电阻屏 标配电容 G/G，可选电阻屏 标配电容 G/G，可选电阻屏
表面硬度 7H 7H 7H 7H
表面处理 普通 普通 防指纹 防指纹
前面板防护等级：IP65。
I/O 接口
外部引出 I/O
双网口 Intel I226 千兆以太网 RJ45；默认 1Gbps，可选 2.5Gbps；支持 WOL 网络唤醒。
USB：2×USB3.2 Gen1 Type‑A；2×USB2.0 Type‑A；可选 USB3.2 Gen1 Type‑C（支持视频输出）。
DisplayPort++：最高 4096×2160@60Hz。
PoE：选配外接模块实现 60W PoE‑PD 受电。
板载内部插针接口（线对板连接器）
2 路可编程串口 COM：RS‑232/422/485，支持自动流控；
2 路 I²C；
音频：立体声喇叭 2W、麦克风输入 / 线路输出、蜂鸣器；
GPIO：8 路 GPIO；可外接物理按键、背光亮度调节、音量调节；
电源按键、复位按键、多路 LED 指示灯接口；
2 路 USB2.0 设备口；
UPS 后备电池接口（选配断电备份套件）。
电源
默认 DC 12V ±5%；可选宽压9‑36V DC；具备 OVP/UVP 过压欠压保护；
6‑pin 线对板电源插座。

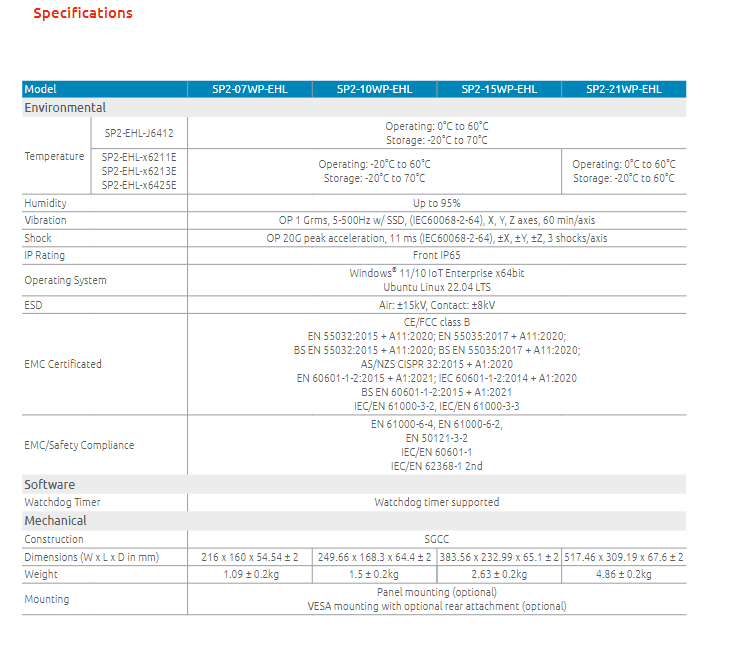

环境、机械与合规
环境条件
项目 参数
工作温度 J6412 / x6413E：0~60℃；x6211E：‑20~60℃；x6425E：0‑60℃
存储温度 ‑20 ~70℃
湿度 5‑95% 无凝露
振动 1Grms 5‑500Hz，三轴，配 SSD，每轴 60min（IEC60068‑2‑64）
冲击 20G 峰值，11ms 脉冲，三轴正负方向各 3 次（IEC60068‑2‑64）
ESD 空气 ±15kV，接触 ±8kV
机械尺寸重量
型号 尺寸 (W×D×H mm) 重量 安装方式
SP2‑07WP‑EHL 216 ×160 ×54.54 1.09±0.2 kg 面板嵌入式安装；可选 VESA 壁挂（配后盖配件）
SP2‑10WP‑EHL 249.66 ×168.3 ×64.4 1.50±0.2 kg 面板嵌入式安装；可选 VESA 壁挂（配后盖配件）
SP2‑15WP‑EHL 383.56 ×232.99 ×65.1 2.63±0.2 kg 面板嵌入式安装；可选 VESA 壁挂（配后盖配件）
SP2‑21WP‑EHL 517.46 ×309.19 ×67.6 4.86±0.2 kg 面板嵌入式安装；可选 VESA 壁挂（配后盖配件）
外壳材质 SGCC 镀锌钢板。
认证合规
EMC：EN55032/55035、医疗 EN60601‑1‑2、铁路 EN50121‑3‑2； 安全：IEC/EN 62368‑1、IEC/EN 60601‑1。
订货与选配件
整机型号：提供 10.1/15.6/21.5 英寸，J6412 /x6413E CPU、4GB 内存、带 IO、12V 版本；7 英寸型号 SP2‑07WP‑EHL 为基础型号。
配件大类
电源适配器、电源线束；
面板安装卡扣套件（分 7/10.1/15.6/21.5 寸）；
后盖外壳；
Wi‑Fi/BT 套件（Intel AC9260）；
扬声器、蜂鸣器；
各类线束：COM 口、GPIO、I²C、USB、电源 / 复位按键线束；
功能扩展模块：SP‑FM、Titan‑FM、USB‑FM‑STD‑Full，实现 I/O 灵活扩展。
软件能力
支持看门狗定时器；
支持 Win10/11 IoT Enterprise x64，Ubuntu 22.04 LTS；
可搭配后备 UPS 电池套件，断电时保存数据。
备注：该系列是开放式框架（open‑frame）面板机，适合嵌入设备机柜做 HMI 人机界面；支持面板卡扣安装，选配后盖后支持标准 VESA 壁挂。
