ADLINK PXIe‑9908 8 通道四象限高密度源测量单元 SMU（Source‑Measure Unit）PXIe 模块
时间: 2026-08-24浏览次数：
ADLINK PXIe‑9908 8 通道四象限高密度源测量单元 SMU（Source‑Measure Unit）PXIe 模块
ADLINK PXIe‑9908 8 通道四象限高密度源测量单元 SMU（Source‑Measure Unit）PXIe 模块
产品概述与核心特性
通道与输出模式
普通模式：8 路独立 SMU 通道；输出电压范围‑10V ~ +20V；单通道最大 2W，整机 8 通道合计最大 16W。
Cascade 级联模式：通道两两合并为 4 路高性能通道；输出电压拓宽至 ±30V；单通道最大 3W，4 通道合计最大 12W。
电流量程：9 档量程：100 mA、10 mA、2 mA、200 μA、40 μA、5 μA、1 μA、100 nA；10 μA 量程仅支持测量，不能源出。
高压测量能力：10 μA 量程可做±100V 电压测量（仅测量，不能源出），由硬件引脚En_100V使能。
性能指标
分辨率：18‑bit；
单通道最大测量采样率：1 MS/s；
源输出更新速率最大：100 kHz；
源事件延迟：5 μs。
硬件功能：每通道完整 4‑wire 远程检测（Sense HI/LO）；Guard 屏蔽驱动输出，降低漏电流，提升微弱电流测量精度；支持序列引擎，具备输入触发、输出触发。
前面板接口：CN1，62 针 D‑Sub 母座，集成全部 8 通道 Output HI/LO、Sense HI/LO、Guard、100V 使能、外部校准引脚。
线缆提示：标配线缆 TB‑6221、ACL‑10262 在2 mA 以下小电流档位会造成输出与测量不稳定；微弱电流应用必须定制专用线缆与转接板。
典型应用
ATE 自动测试系统、Mini/Micro‑LED 晶圆探针测试、IC 测试、实验室自动化、工业过程监测。
关键电气规格
规格条件：环境 25±5℃；预热 30 分钟；校准周期 1 年；机箱风扇最高转速。

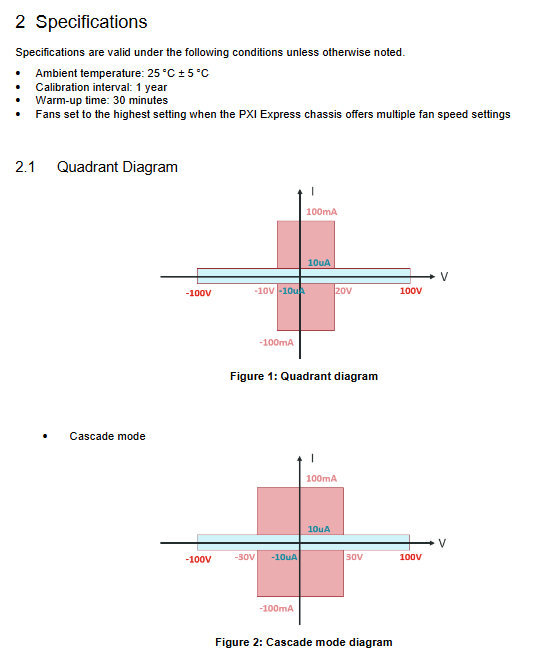

工作模式对比
项目 普通模式 Cascade 级联模式
有效通道数 8 通道 4 通道（通道两两合并）
源出电压范围 ‑10V ~ +20V ±30V
单通道最大功率 2 W 3 W
整机总功率 16 W 12 W
±100V 测量 仅 10μA 量程，仅测量，不能源出 仅 10μA 量程，仅测量，不能源出
量程与精度（源出 / 吸收精度）
电压精度
电压量程 源出 / 吸收精度
‑10V ~ +20V 0.02% ± 2 mV
±30V（级联） 0.02% ± 2 mV
±100V（仅测量） 0.02% ±15 mV
电流精度
电流量程 源出 / 吸收精度
100 mA 0.05% ±20 μA
10 mA 0.05% ±2 μA
2 mA 0.05% ±500 nA
200 μA 0.05% ±50 nA
40 μA 0.05% ±10 nA
5 μA 0.05% ±3 nA
1 μA 0.05% ±300 pA
100 nA 0.1% ±100 pA
触发系统
输入触发：Start、Source、Sequence Advance、Measure；
输出触发：Source Complete、Sequence Iteration Complete、Sequence Engine Done、Measure Complete。
机械、功耗、环境
提供两种 PCB 版型：双槽（40.3 mm 宽）、单槽（20 mm 宽）；长度 209.9 mm，高度 130.6 mm。
前面板连接器：62‑pin D‑Sub（CN1）。
功耗：典型：3.3V/2.804 A，12V/1280.22 mA；最大：3.3V/2.814 A，12V/4225.45 mA。
环境：工作温度 0‑50 ℃；存储‑20‑70 ℃；工作湿度 10‑90% 无凝露；存储湿度 5‑95% 无凝露。
认证：CE EN55032/55035、FCC Part15B。

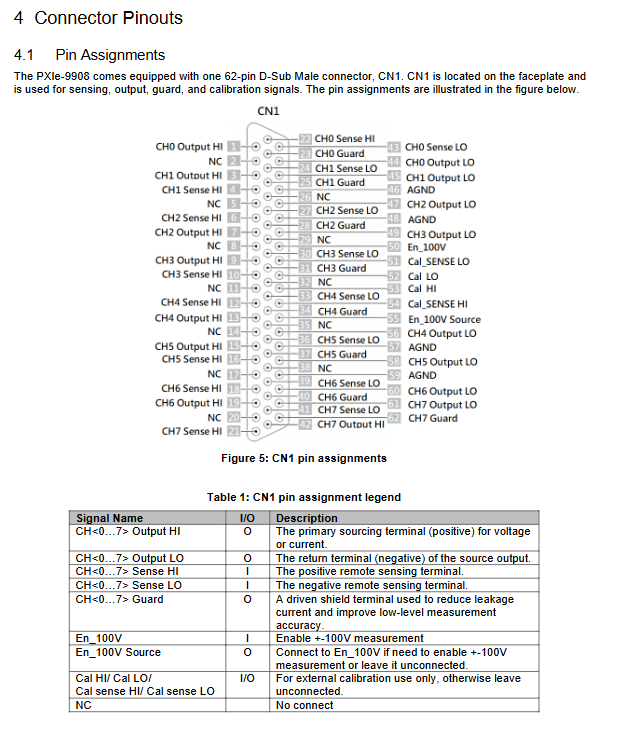

CN1 62 针 D‑Sub 引脚定义
每通道完整信号：Output HI（源输出正）、Output LO（源输出负）、Sense HI远程检测正、Sense LO远程检测负、Guard屏蔽驱动。 特殊控制引脚：
En_100V：±100V 测量使能输入；
En_100V Source：100V 使能输出，短接 En_100V 开启 100V 测量；
Cal_HI / Cal_LO / Cal_SENSE_HI / Cal_SENSE_LO：仅用于外部校准，正常使用悬空；
AGND：模拟地；NC：空脚。
硬件安装（Getting Started）
静电敏感器件，全程防静电手环 + 防静电垫。
开箱检查外观，不要安装损坏模块；
关闭 PXIe 机箱电源，保持电源线接好用于接地；
检查机箱背板插槽引脚无弯曲；模块插入 PXIe / PXIe 混合外设插槽；
扣紧弹出把手，拧紧面板螺丝；未使用插槽安装挡片，保证散热与 EMC 性能。
包装清单：PXIe‑9908 模块、产品质保卡。
软件驱动与开发支持
操作系统：Windows10/11 64 位，基于凌华 MAPS 软件平台。
MAPS Core（必装）
ACE（ADLINK Connection Explorer）设备管理器，识别硬件、分配资源；
SFP 软件软面板（Software Front Panel），图形界面直接配置通道、设置量程、输出源、执行测量；界面分为硬件信息区、通道配置区、参数操作区、消息日志区。
MAPS/C：C/C++ 开发库，头文件、API、示例代码。
MAPS/LV：LabVIEW 驱动与范例。
安全说明
拆装维护必须断电；远离液体，保证通风散热；高温外壳冷却后触摸。
锂电池错误型号有爆炸风险，废旧电池合规处置。
设备仅限授权专业人员维修；设备适合机房受控环境，不适合普通公共场所。
包含加州 65 提案警告：产品含有多种致癌、生殖毒性化学物质。
符合 RoHS、WEEE 环保要求。
