ADLINK PXIe‑9848 8 通道 14 位、最高 100MS/s 同步采样 PXIe 高速数字化仪 (Digitizer)
时间: 2026-08-24浏览次数：
ADLINK PXIe‑9848 8 通道 14 位、最高 100MS/s 同步采样 PXIe 高速数字化仪 (Digitizer)产品概述与核心特性模拟采集：
ADLINK PXIe‑9848 8 通道 14 位、最高 100MS/s 同步采样 PXIe 高速数字化仪 (Digitizer)
产品概述与核心特性
模拟采集：8 通道单端同步 14bit ADC；最高采样率100MS/s，可分频低至约 1.025kS/s；模拟带宽软件可选 100MHz / 20MHz。
输入前端：软件 AC/DC 耦合；阻抗可切换 50Ω / 1MΩ；AC 耦合高通转角约 10Hz；量程仅两档：±0.2V、±2V；最大输入过压 ±5V。
板载存储：512MB 板载存储器，每通道独立 FIFO 深度 32M 采样点。
总线 DMA：PXIe Gen1 x4；支持散‑聚 DMA（Scatter‑Gather DMA），处理系统非连续内存，实现高速流盘；不开启散聚最大单次传输 8MB。
时钟系统：内部 10MHz 晶振；支持 PXIe 背板PXI_CLK10、PXIe_CLK100作为参考时钟，用于多模块同步。
自动校准：内置 + 2.5V 板载参考源，无需外部仪器完成自校准；EEPROM 保存多组校准系数。
前面板接口（全部为 SMB 螺纹接口）
CH0‑CH7：8 路模拟输入；
TRG IN：外部数字触发输入。
典型应用
雷达信号采集、中频频谱监测、光纤测试、电源单元 PSU 测试、电缆故障定位、电力局部放电监测。
关键电气规格
模拟输入
项目 参数
通道 8 通道单端同步，14bit ADC
最大采样率 100MS/s，最低约 1.025kS/s
模拟带宽 (-3dB) 软件可选 20MHz / 100MHz
输入量程 ±0.2V、±2V
输入阻抗 软件切换 50Ω / 1MΩ
耦合 AC / DC，AC 耦合‑3dB≈10Hz
过压耐受 ±5V
失调误差 ±1 mV
增益误差 ±0.5%

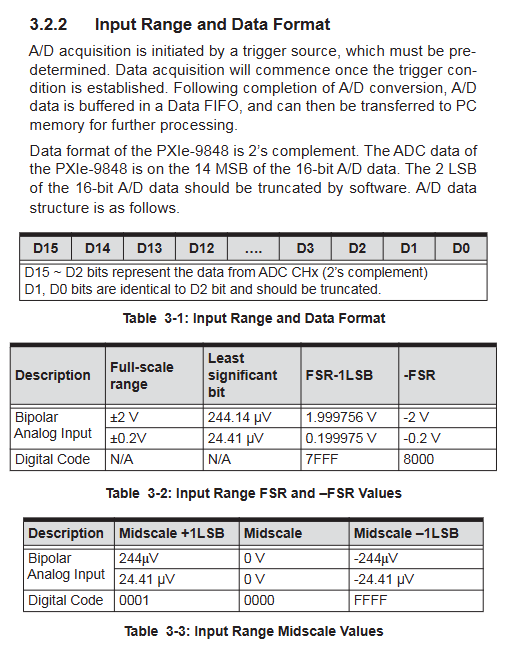

数据格式 16 位 2 的补码，有效 14bit，低 2 位软件需要舍弃
时基时钟
内部振荡器精度＜±25 ppm；
可使用背板PXI_CLK10、PXIe_CLK100做参考时钟，实现多卡时钟同步；
通过 16 位ScanIntrv 扫描间隔计数器对 100MHz 主时钟分频得到实际采样率。
触发系统
全部 8 通道共用同一套触发源。触发源：软件触发、外部数字触发（TRG IN SMB）、8 通道任意一路模拟触发、PXI Trigger Bus [0‑7]、PXI_STAR、PXIe_DSTARB 差分星型触发。
外部数字触发：阈值软件可编程，0.8mV~3.3V，12bit 分辨率，默认 1.67V；上升 / 下降沿选择；最小脉冲宽度 20 ns，最高输入频率 25MHz；输入耐压‑0.5~+5.5V。
模拟触发：8 通道任选其一做触发源；触发电平 14bit 分辨率，支持正斜率、负斜率触发。
触发导出：模块可作为 Master，将触发输出到任意一路 PXI Trigger Bus，同步其他从模块。
五种触发工作模式
Post‑Trigger 后触发：触发到来后采集设定点数；
Pre‑Trigger 预触发：保存触发事件之前的采样数据；
Middle‑Trigger 中间触发：独立设置触发前、触发后采样点数；
Delayed‑Trigger 延迟触发：收到触发后等待可编程延时再启动采集；
Re‑Trigger 重触发：支持多次触发，每次触发采集一组波形，硬件自动处理。
硬件计数器参数
计数器 位宽 取值范围 说明
ScanIntrv 16bit 1‑65535 时钟分频，采样率 = 100MS/s ÷ ScanIntrv
DataCnt 32bit 1‑536870911 单次采集样本总数
trigDelayTicks 16bit 1‑65535 延迟触发时钟节拍数
ReTrgCnt 32bit 1‑536870911 重触发可接收的触发次数
机械与环境、功耗

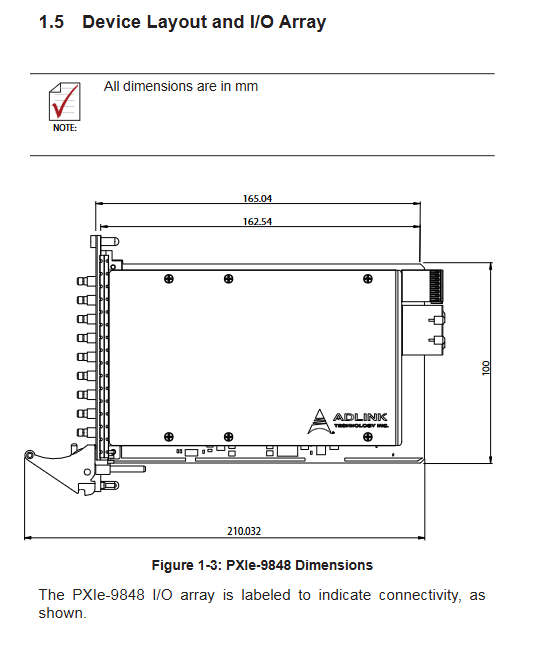

PCB 尺寸：160 mm × 100 mm；PXI 混合兼容模块；
工作温度 0~55℃；存储‑20~80℃；湿度 5‑95% 无凝露；
功耗：+3.3V 待机 5350mA，满载 5900mA；+12V 待机 470mA，满载 500mA。
软件驱动体系
商业驱动需要授权码；无授权只能运行 2 小时演示版。
WD‑DASK：底层设备驱动与 DLL，兼容 Windows2000/XP/Vista/7；可被 VC++、VB、Delphi 等调用。
DAQPilot SDK：高层开发套件，支持VC.NET、VB.NET、BCB、Delphi；包含 LabVIEW 工具包、MATLAB 工具箱适配。
注：该手册版本较早，使用 WD‑DASK，不是后期 MAPS 软件栈，与 PXIe‑9834、PXIe‑9529H 软件体系不一样。
DMA 数据传输说明
8 通道全速 100MS/s 时，理论数据吞吐可达1.6GB/s，超过 PXIe Gen1 x4 理论带宽（约 1GB/s）。
全速 8 通道无法无限制连续流盘；需要无限流盘必须降低采样率或减少启用通道。
板载 FIFO 做数据缓冲；散‑聚 DMA 把系统碎片化内存链接成链表；非散聚模式最大单次传输 8MB。
硬件安装
静电敏感器件，严禁热插拔；拆装必须整机断电，佩戴防静电手环、防静电垫。
关闭 PXI 机箱电源，保留电源线接地；
模块对准机箱插槽导轨推入，扣紧红色弹出把手听到咔哒声，拧紧面板螺丝；
上电，系统安装 WD‑DASK 驱动识别硬件。
包装清单：PXIe‑9848 模块、All‑in‑One 光盘、用户手册。
五、多模块同步机制
单模块内部 8 通道共享相同时钟与触发，天然同步。
时钟同步：全部模块使用背板PXI_CLK10或PXIe_CLK100作为参考。
触发同步：主模块输出触发信号到 PXI Trigger Bus；从模块触发源选择对应 PXI Trigger Bus；也可以使用 PXI_STAR / PXIe_DSTARB 差分星型触发。
校准机制
板载 EEPROM 分为3 个存储 Bank：
Bank0（出厂区，写保护）：出厂校准常量，不会被自校准改写。
Bank1（用户区）：保存用户 Auto‑Calibration 自动校准结果。
软件可配置开机默认加载 Bank0 或 Bank1，配置永久保存 EEPROM。
Auto‑Calibration 自动校准
使用板载 + 2.5V 内部参考源，不需要外接信号源，补偿增益、失调温漂；
建议：上电预热至少 20 分钟，断开外部输入线缆再执行校准；
驱动内部自动补偿校准延时，用户程序无需手动处理。
安全说明与技术支持
静电防护；断电拆装；远离液体；通风散热；锂电池型号错误存在爆炸风险；仅授权工程师维修。
符合 RoHS、WEEE 环保规范。
提供中国（上海、北京、深圳）、美国、欧洲、日本、韩国、新加坡、印度、以色列等全球分支机构联系信息。
PXIe‑9848 与 PXIe‑9834 关键差异对比
项目 PXIe‑9848 PXIe‑9834
通道 8CH，14bit 4CH，16bit
最大采样率 100MS/s 80MS/s
带宽 20/100MHz 软件可选 固定 40MHz
量程 ±0.2V、±2V ±0.5V/±1V/±5V/±10V
板载内存 512MB，每通道独立 32M 1GB 共享内存
阻抗 50Ω / 1MΩ 50Ω / 1MΩ
软件栈 WD‑DASK / DAQPilot（旧版） MAPS（新版软件栈）
触发阈值 外部数字触发软件可调 0.8mV‑3.3V 外部数字触发固定 TTL 电平
EEPROM 校准 Bank 3 组 2 组（Bank0/Bank1）
