ADLINK PXIe‑9834 4 通道 16 位、最高 80MS/s 同步采样 PXIe 数字化仪（Digitizer）
时间: 2026-08-24浏览次数：
ADLINK PXIe‑9834 4 通道 16 位、最高 80MS/s 同步采样 PXIe 数字化仪（Digitizer）
ADLINK PXIe‑9834 4 通道 16 位、最高 80MS/s 同步采样 PXIe 数字化仪（Digitizer）

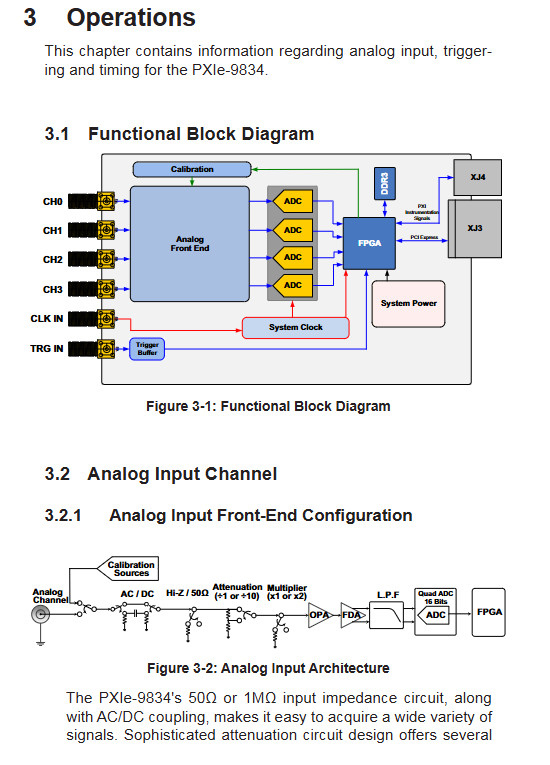

产品概述与核心特性
模拟采集：4 通道单端同步 16bit ADC；最高采样率80MS/s，可分频低至约 1.22kS/s；模拟带宽‑3dB 达 40MHz。
输入配置：软件可选 AC/DC 耦合；阻抗可切换 50Ω / 1MΩ；量程：±0.5 V、±1 V、±5 V、±10 V（±10V 仅支持 1MΩ 阻抗）。
数字滤波：板载可配置 10 MHz / 20 MHz 数字滤波器。
时钟系统：内部 80MHz 晶振；支持外部采样时钟输入；支持外部 10MHz 参考时钟；可使用 PXIe 背板 PXI_CLK10 做参考实现多模块同步。
存储与总线：1GB 板载 DDR3 存储器；PCIe Gen1 x4；支持散‑聚 DMA（Scatter‑Gather DMA），实现高速连续流盘。
板载自动校准：内置高精度参考源，无需外接仪器即可完成自校准；校准参数保存在板载 EEPROM。
前面板接口（全部 SMA）
CH0~CH3：4 路模拟输入；
CLK IN：外部采样时钟 / 外部 10MHz 参考时钟输入；
TRG IN：外部数字触发输入。
典型应用
局部放电检测、电力设备监测
无损检测 NDT
雷达 Radar、激光雷达 LiDAR 信号采集
关键电气规格
模拟输入
项目 参数
通道 4 路单端，16bit 同步采样
最大采样率 80MS/s，最低～1.22kS/s
带宽 (-3dB) 40 MHz
输入量程 ±0.5V、±1V、±5V、±10V（±10V 仅 1MΩ）
输入阻抗 软件切换 50Ω / 1MΩ
耦合 AC / DC 软件可选
数字滤波 10MHz、20MHz 可开关
过压耐受 50Ω 模式最大 7Vrms；1MΩ 模式最高 ±30V
失调误差 0.8~8 mV（随量程、阻抗变化）
增益误差 最大 ±0.6%
系统本底噪声 0.1 ~ 1.5 mVrms，量程越大噪声越高
串扰 DC‑10MHz ±0.5V＜‑80dB；其余量程＜‑90dB
频谱指标（滤波器关闭） SINAD：65‑68dB；THD‑78dB；SFDR78dB；SNR65‑69dB
时基时钟
内部振荡器精度＜±25 ppm；
外部采样时钟：20‑80 MHz，50Ω，AC 耦合，0.45~5Vpp，占空比 45‑55%；
外部参考时钟：10 MHz±2kHz，用于 PLL 锁相，实现多卡时钟同步；
可直接使用 PXIe 背板 PXI_CLK10 作为参考时钟，无需外部接线。
触发系统
触发源：软件触发、外部数字触发（TRG IN SMA）、4 路模拟通道触发、PXI Trigger Bus [0‑7]、PXI_STAR、PXIe_DSTARB（差分星型触发，槽间歪斜＜150ps）。
外部数字触发：3.3V TTL，5V 耐压；上升 / 下降沿可选；最小脉冲宽度 20 ns。
五种触发工作模式
Post‑Trigger（后触发）：触发到来之后采集设定点数；
Delayed‑Trigger（延迟触发）：收到触发后等待可编程延时再开始采集；
Pre‑Trigger（预触发）：保存触发事件之前的采样数据；
Middle‑Trigger（中间触发）：同时采集触发前、触发后数据，前后点数独立配置；
Re‑Trigger（重触发）：多次触发事件，每次触发采集一组波形，硬件自动处理。

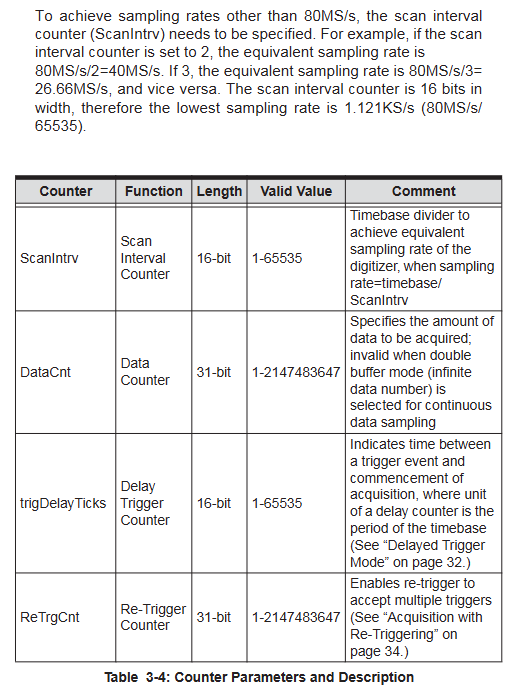

硬件计数器参数
ScanIntrv（扫描间隔计数器，16bit）：对 80MHz 主时钟分频，实现更低采样率；
DataCnt（数据计数器，31bit）：单次采集样本点数；
trigDelayTicks（延时计数器，16bit）：延迟触发的时钟节拍；
ReTrgCnt（重触发计数器，31bit）：设置可接受的重触发次数。
机械、功耗、环境
PCB 尺寸：165 mm × 100 mm；
功耗：待机 5.46W，最大 9.28W；
工作温度 0~55℃，存储‑20~80℃；
认证：EN 55032、ANSI C63.4 Class B。
软件体系 MAPS（和 PXIe‑9529H 软件栈一致）
商业驱动需要授权码；无授权可运行 2 小时演示版。
MAPS Core（必装）
ACE（ADLINK Connection Explorer）设备管理器：识别硬件、配置 DMA 缓冲区、设置设备别名；内置Soft‑Front‑Panel 软面板，可直接 GUI 配置参数、采集波形、做 FFT 分析。
PXI 平台资源管理、ChassisWatch、模块测试工具。
MAPS/C：C/C++ 开发库，头文件、API、示例。
MAPS/LV：LabVIEW 驱动与范例。
DMA 数据传输
PCIe‑Gen1 x4，理论带宽 640 MB/s；
支持散‑聚 DMA：非连续内存链表；不开启散聚最大单次传输 8MB；开启后仅受系统物理内存限制；支持环形多缓冲实现连续采集；
数据先写入板载 FIFO/1GB 板载内存，再 DMA 搬移到主机内存。
硬件安装
静电敏感器件；禁止热插拔，必须整机断电操作，佩戴防静电手环与防静电垫。
关闭 PXIe 机箱电源，拔掉电源线；
将模块对准机箱插槽导轨推入，扣紧弹出把手听到 “咔哒”，拧紧面板螺丝；
上电，Windows 通过 MAPS Core 识别硬件。
包装清单：PXIe‑9834 数字化仪、快速入门指南。
多模块同步方案
单模块内部 4 通道共享相同时钟与触发，天然同步；多模块之间需要同时同步【触发源】+【时基时钟】，提供 3 种同步方式：
外部仪器同步：外部信号源输出统一时钟 + 统一触发，分别接到每块卡的CLK IN和TRG IN；要求线缆等长减少歪斜。
模块主从级联：主卡输出时钟、触发接到从卡的 CLK IN、TRG IN，需要信号缓冲，线缆等长。
PXIe 背板仪器信号（推荐，无需外部接线）
时钟同步：全部从卡使用机箱PXI_CLK10作为 PLL 参考；
触发同步：主卡输出触发到某一路 PXI Trigger Bus / PXI_STAR / PXIe_DSTARB；从卡将触发源选择对应背板信号；
PXIe_DSTARB 差分星型触发，槽间时序歪斜小于 150ps，适合高精度同步。
附录 A 校准机制
板载 EEPROM 分为两个存储区：
Bank0（出厂区）写保护：出厂校准常量，驱动默认加载，不能被自动校准覆盖；
Bank1（用户区）：保存用户自动校准结果。
Auto‑Calibration 自动校准
无需外部标准源，使用板载内部参考电压源；消除偏移、增益误差，补偿温度漂移；
建议操作：上电预热至少 20 分钟，断开外部输入线缆再执行自校准；
软件 API 可以设置开机加载 Bank0 或者 Bank1，配置永久存入 EEPROM。
