ADLINK PXIe‑3988 3U PXI Express 零槽嵌入式控制器
时间: 2026-08-24浏览次数：
ADLINK PXIe‑3988 3U PXI Express 零槽嵌入式控制器
ADLINK PXIe‑3988 3U PXI Express 零槽嵌入式控制器
产品概述与硬件规格
核心硬件平台
- CPU：Intel Xeon E‑2276ME，6 核，基础 2.8GHz，睿频 4.5GHz，45W cTDP
- 芯片组：Intel CM246
- 内存：双通道 DDR4‑2133/2400 SODIMM，**最大 64GB（前代 3987 系列最大 32GB）**，非 ECC 无缓冲；仅凌华原厂内存保障稳定性；32 位操作系统无法使用 4GB 以上内存，必须 64 位系统。
- PXIe 交换：PCIe3.0；两种链路模式：4‑link（x4×4×4×4）、2‑link（x16+x8），系统最大吞吐量**16GB/s**。
- 存储：板载 2.5 英寸 SATA 6Gb/s，AHCI 模式；标配 240GB SSD 或 500GB HDD。
- 操作系统：仅官方支持 **Windows10 64 位**，其它系统需要联系凌华技术支持。

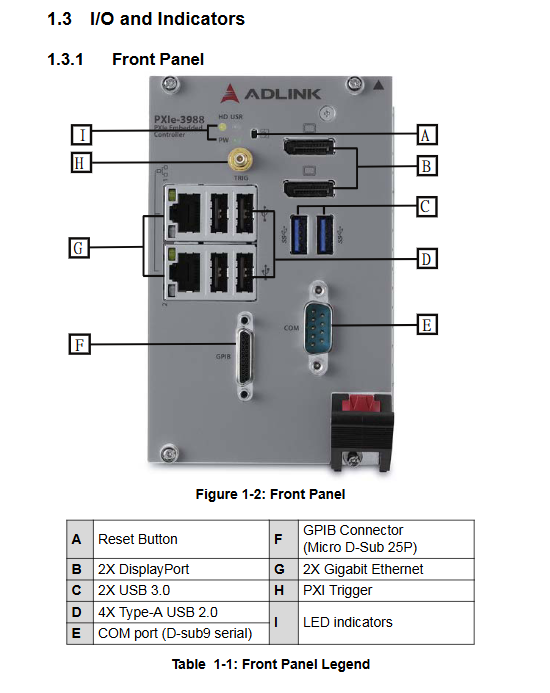

前面板全部 I/O 接口（与 3987 系列完全相同）
1. Reset 复位小孔：针状物按压执行硬件硬复位；
2. 双 DisplayPort：最高 4K@60Hz，可转接 DVI/HDMI/VGA；
3. 2×USB3.0、4×USB2.0；系统安装时 USB3.0 识别异常，优先用 USB2.0；
4. 双千兆 RJ45 网口（I219‑LM、I210），均支持 WOL 网络唤醒；网口带链路 / 活动、速率双色 LED；
5. Micro‑D25 GPIB (IEEE488) 控制器，选配线缆 ACL‑IEEE488‑MD1‑A；最多连接 14 台仪器，最大速率 1.5MB/s，2KB 板载 FIFO；API 兼容 NI‑488.2；
6. D‑Sub9 COM 串口，BIOS 内切换 RS‑232 / RS‑422 / RS‑485；
7. SMB‑TRIG 触发接口，TTL 电平，用于 PXI 背板 8 路触发总线 TRIG0‑TRIG7 的信号输入输出、软件路由。
面板 LED 指示灯
| LED | 颜色 | 功能 |
| PW | 绿色 | 电源正常常亮 |
| HD | 黄色 | 磁盘读写闪烁 |
| USR | 蓝色 | 用户可编程指示灯 |

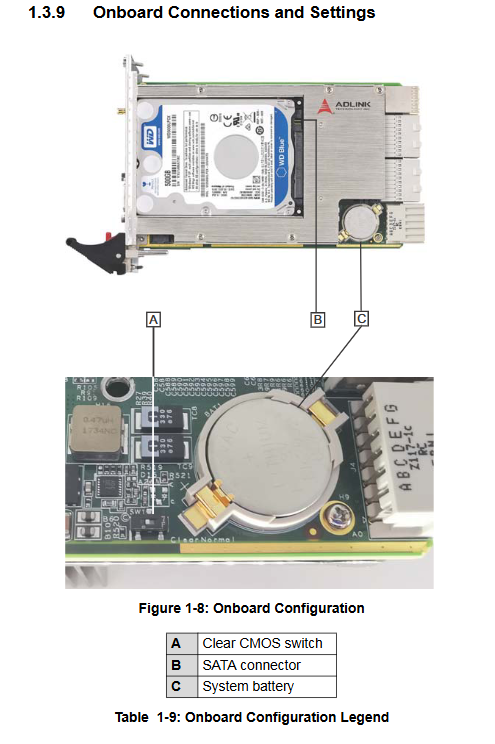

板载板上硬件
1. SW1 Clear‑CMOS 清除 CMOS 跳线开关；
2. SATA 硬盘插座；
3. CR2032 3V 纽扣 RTC 备份电池。
物理、环境、功耗指标
- 形态：3U/4 槽标准 PXI 模块，净重 1.0kg；
- 温度：SSD 版本工作 0~55℃；HDD 版本 0~50℃；存储‑20~70℃；湿度 5‑95% 无凝露；
- 冲击振动：功能冲击 30G，随机振动指标；**冲击振动指标仅在使用凌华原厂 SSD/HDD 时有效**；
- 功耗：
- Windows10 空闲：+3.3V 3A，+12V 6A
- CPU / 存储高负载：+3.3V 3A，+12V 11A
- 电磁兼容：FCC、EN 系列工业 A/B 类认证。
硬件安装、维护操作
静电敏感！全部拆装操作，必须佩戴防静电手环、使用防静电垫，模块完全断电。
1.机箱安装：必须插入 PXI 机箱 Slot 1（零槽控制器位）；对准导轨滑入，扳动红色锁扣把手使背板连接器完全啮合，拧紧面板四颗固定螺丝。
2. 硬盘 / SSD 更换：拆下硬盘托架 5 颗固定螺丝取出托架，拆除硬盘四角四颗固定螺丝，更换 2.5"SATA 盘，反向复原。
3. RTC 纽扣电池更换：断电取出模块，使用小一字螺丝刀撬开电池卡扣；**CR2032 正极朝上装入**。
4. 清除 CMOS（系统死机、BIOS 异常）
1）整机断电，取出控制器模块；SW1 拨到 Clear 位置保持 5 秒，切回 Normal；
2）装回机箱，开机按`Del/Esc`进入 BIOS；F9 加载优化默认值；修改系统日期时间；F10 保存退出。
5.系统安装：支持 U 盘、USB 光驱、USB 外置硬盘作为启动介质，BIOS 修改启动顺序。
驱动安装
Windows10 自带部分基础驱动；全部驱动从凌华官网 PXIe‑3988 产品页面下载。
需要安装组件清单：
- 芯片组驱动、显卡驱动、以太网驱动、Intel ME 驱动、Intel RST 驱动；
- GPIB 驱动、**PXI Trigger I/O 触发驱动**；
可选配套工具：MAPS Core 套件、PXI 平台服务。
附录 A PXI Trigger I/O 函数库
头文件`pxitrigio.h`，支持 C/C++、VB、Delphi，实现 SMB 外部触发接头与 PXI 背板 TRIG0‑TRIG7 触发总线之间信号路由、软件触发。
函数列表：
1. `TRIG_Init()`：硬件初始化，所有其它触发 API 调用前必须执行；
2. `TRIG_Close()`：程序退出调用，释放硬件资源；
3. `TRIG_SetSoftTrg(U8 Status)：软件输出 TTL 触发电平（0 低 / 1 高）；
4. `TRIG_Trigger_Route(source, dest, halfway)`：配置触发信号路由，可选择 SMB 接头、软件触发源、TRIG0‑TRIG7 作为源和目的；
5. `TRIG_Trigger_Clear()：清空全部触发路由配置；
6. `TRIG_GetSoftTrg(&Status)`：读取当前软件触发电平；
7. `TRIG_Trigger_Route_Query(&source, &dest, &halfway)：查询当前路由配置；
8. `TRIG_GetDriverRevision(&major, &minor1, &minor2)`：读取驱动版本号。
附录 B BIOS 设置（与 3987 系列重要区别）
进入 BIOS：开机 / 重启按`Del`或者`Esc`；
BIOS 热键：F1 帮助、F8 加载上一次配置、F9 恢复出厂优化默认、F10 保存退出。
重大差异：PXIe‑3988 BIOS 新增独立【Chipset】顶层菜单（3987 系列没有该顶层菜单），拆分 System Agent (SA) 与 PCH‑IO 子项。
BIOS 顶层五大菜单：
1.Main：只读系统信息（BIOS 版本、CPU、内存、PXIe 链路配置、序列号、MAC 地址、上电统计、启动原因），设置系统日期与时间。
2.Advanced：CPU 配置（超线程、虚拟化 VT‑d、SpeedStep、Turbo、C‑States、可配置 TDP）；内存、显卡；USB；TPM2.0；板载设备（串口模式、网口开关）；PCIe 配置；高级电源管理；网络栈 PXE；系统管理；功耗监控；硬件健康；**PXIe 链路速率配置**。
3.Chipset（新增顶层菜单）
- System Agent（SA）配置：PCIe 根端口设置；
- PCH‑IO 配置：PCIe 时钟门控、SATA/RST 存储模式（AHCI / IDE）、热插拔、SATA 设备类型选择 HDD/SSD。
4.Security：管理员 / 用户密码，Secure Boot 安全启动开关。
5.Boot：启动配置；CSM 兼容模块；出厂默认 UEFI 启动模式；可以切换 Legacy 传统 BIOS 启动；设置启动设备优先级。
6.Save & Exit：保存 / 放弃修改、恢复默认、临时启动项覆盖。
Legacy 传统启动模式操作
1. 进入 BIOS‑>Boot，Boot mode select 设置为`LEGACY；
2. CSM 子菜单开启`CSM Support`；Network/Storage/Video/Other PCI 设备全部设置为 Legacy；
3. F10 保存重启；恢复 UEFI 直接 F9 加载出厂默认，F10 保存。
附录 C Dual BIOS 双 BIOS 备份机制
主板搭载主 BIOS + 备份 BIOS 独立控制器。当主 BIOS 损坏（BIOS 升级失败等），硬件自动切换备份 BIOS 完成启动；开机屏幕会提示当前使用备份 BIOS。恢复主 BIOS 固件，需要联系凌华技术支持，用户本地无法修复。
附录 D Legacy Boot Mode Settings
详细步骤，见 BIOS 部分，提供 Legacy 开启和恢复 UEFI 完整操作流程。
