ADLINK PXIe‑3987/3977/3937 PXI Express 零槽嵌入式控制器
时间: 2026-08-24浏览次数：
ADLINK PXIe‑3987/3977/3937 PXI Express 零槽嵌入式控制器
ADLINK PXIe‑3987/3977/3937 PXI Express 零槽嵌入式控制器
产品硬件规格差异与共性
CPU 选型
| 型号 | 处理器 | 参数 |
| PXIe‑3987 | i7‑7820EQ | 3.0GHz，睿频 3.7GHz，4 核 |
| PXIe‑3977 | i5‑7440EQ | 2.9GHz，睿频 3.6GHz，4 核 |
| PXIe‑3937 | i3‑7100E | 2.9GHz，2 核 |
- 芯片组：QM175 / HM175；双通道 DDR4‑2133/2400 SODIMM，**最大 32GB**，仅凌华原厂内存保证稳定性；32 位操作系统无法使用 4GB 以上内存，需 64 位系统。
- PXIe 交换：PCIe3.0，最大吞吐量 16GB/s；支持两种链路模式：4 路 x4；或 2 路 x16+x8。
- 存储：2.5 英寸 SATA3.0，标配 240GB SSD/500GB HDD，支持 AHCI。
- 板载 I/O（三款完全相同）
1. 2×DisplayPort，最高 4K@60Hz；

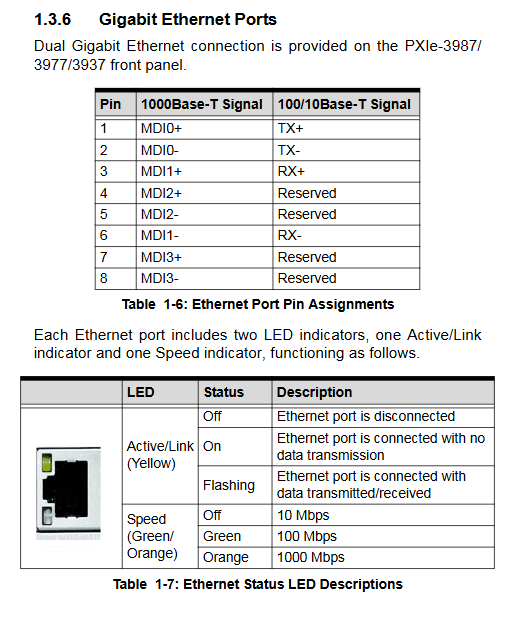

2. 双千兆网口 I219‑LM、I210，支持 WOL 网络唤醒；
3. 2×USB3.0，4×USB2.0；OS 安装时 USB3.0 识别异常建议改用 USB2.0；
4. Micro‑D25 GPIB（IEEE488），兼容 NI‑488.2 API，最多连接 14 台仪器；
5. D‑Sub9 串口 COM，BIOS 切换 RS‑232/422/485；
6. SMB 触发接口：TTL 电平，实现外部信号与 PXI 背板 8 路触发总线 TRIG0‑TRIG7 互相路由，软件可编程。
物理、环境、功耗
- 3U/4‑slot PXI 模块，重量 1.0kg；
- 工作温度：SSD 版本 0~55℃，HDD 版本 0~50℃；存储‑20~70℃；湿度 5‑95% 无凝露；满足冲击振动工业指标（**必须使用凌华原厂盘，指标才有效**）；
- 功耗：系统空闲：+3.3V 5A，+5V 2.5A，+12V 2A；CPU 高负载：+12V 可达 8A；
- 认证：FCC、EN 系列 A/B 类电磁兼容。
前面板指示灯
1. PW 绿色：系统电源正常；
2. HD 黄色：磁盘读写闪烁；
3. USR 蓝色：用户可编程 LED；
Reset 小孔：针状物按压执行硬件硬复位。
板载内部硬件
1. Clear‑CMOS 开关 SW1；
2. SATA 硬盘接口；
3. CR2032 RTC 备份纽扣电池。
硬件安装与维护
设备静电敏感，拆装全程佩戴防静电手环、防静电垫。

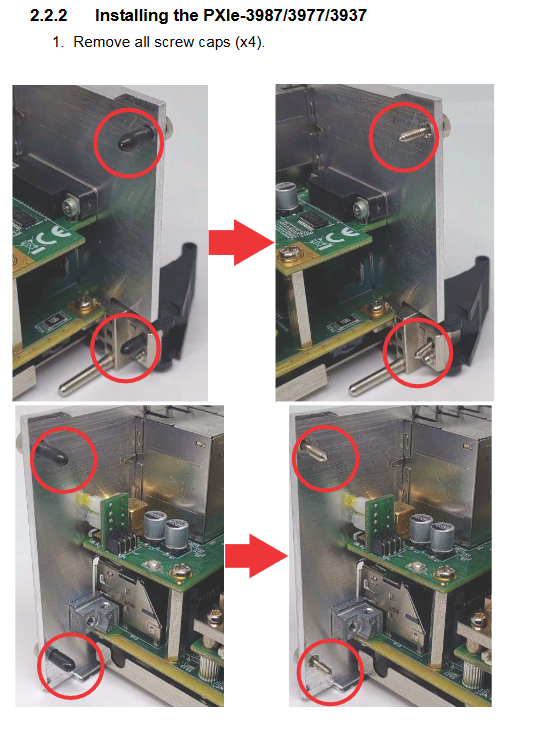

1. 机箱安装：必须插入 PXI 机箱 Slot 1 零槽位；对准导轨推入，扣紧锁扣，拧紧面板四颗螺丝。
2. 硬盘更换：拆下硬盘托架 5 颗螺丝，取出托架，拆卸硬盘四角固定螺丝，更换 2.5"SATA 盘，反向复原。
3. RTC 电池更换：断电取出模块，撬开卡扣，**CR2032 正极朝上**装入。
4. 清除 CMOS（死机 / BIOS 异常）
1）关机断电，模块取出；SW1 拨至 Clear 保持 5 秒，切回 Normal；
2）装回机箱，开机按`Del/Esc`进 BIOS，F9 加载优化默认值，修改系统时间，F10 保存退出。
5. 支持的操作系统：**Windows10 64 位**；其他系统联系凌华技术支持。
6. OS 安装：U 盘 / USB 光驱作为启动介质，BIOS 调整启动顺序。
驱动软件安装
Windows10 自带部分基础驱动；完整驱动在凌华官网三款产品页面（驱动文件通用）下载，需要安装：
芯片组、显卡、以太网、Intel ME、RST、GPIB、**PXI Trigger I/O 驱动**；可选工具：PXI 平台服务、MAPS 软件套件。
附录 A PXI Trigger I/O API 函数库
C/C++、VB、Delphi 可用，头文件`pxitrigio.h`，用于配置 SMB 接头与 PXI 背板触发总线之间信号路由。
- TRIG_Init：初始化（**必须最先调用**）
- TRIG_Close：释放资源，程序退出调用
- TRIG_SetSoftTrg：软件产生 TTL 触发电平
- TRIG_Trigger_Route：配置触发信号源、目的、中间通路
- TRIG_Trigger_Clear：清除全部路由配置
- TRIG_GetSoftTrg：读取软件触发电平
- TRIG_Trigger_Route_Query：查询当前路由配置
- TRIG_GetDriverRevision：读取驱动版本号
信号源 / 目的地可选择：外部 SMB 接头、软件触发源、TRIG0‑TRIG7 共 8 路 PXI 背板触发总线。
附录 B BIOS 设置
1. 进入 BIOS：开机按`Del`或者`Esc`；热键：F1 帮助、F8 恢复上一次配置、F9 加载出厂优化默认、F10 保存退出。
2. BIOS 五大菜单
- Main：只读硬件信息（BIOS 版本、CPU、内存、温度、功耗、上电模式、运行统计、序列号、MAC 地址等），设置系统日期时间。
- Advanced（新增 TPM2.0 配置项，V1.1 版本更新）：CPU 超线程 / 虚拟化 / Turbo；内存、显卡；USB；TPM2.0 安全模块；串口模式、网口开关；PCIe 链路参数；电源管理；PXIe 链路速率；硬件健康监控。
- Security：管理员 / 用户密码，Secure Boot 安全启动。
- Boot：启动选项；CSM 兼容模块；**UEFI 为出厂默认**；可以切换 Legacy 传统启动模式。
- Save & Exit：保存 / 放弃修改，恢复默认，临时启动项选择。
3. Legacy 传统 BIOS 启动设置：Boot 菜单选择 LEGACY，开启 CSM 支持，分别将 Network、Storage、Video、其他 PCI 设备设置为 Legacy；恢复 UEFI 直接 F9 加载默认。
附录 C Dual BIOS 双 BIOS 备份
主板拥有主 BIOS + 备份 BIOS。主 BIOS 损坏（升级失败等），硬件自动切备份 BIOS 启动；开机提示备份 BIOS 激活；恢复主 BIOS 需要联系凌华技术支持。
