ADLINK PXIe‑3987 PXI Express 嵌入式控制器
时间: 2026-08-24浏览次数：
ADLINK PXIe‑3987 PXI Express 嵌入式控制器
ADLINK PXIe‑3987 PXI Express 嵌入式控制器
产品概述与主要特性
PXIe‑3987 是基于第七代 Intel 酷睿 i7‑7820EQ（3.0GHz，单核睿频 3.7GHz）的 PXIe 嵌入式控制器，用于 PXI Express 测试平台，满足 PXI‑5 硬件规范 Rev1.0。
1.处理器与芯片组：CPU i7‑7820EQ；芯片组 Mobile Intel QM175；DMI3.0，双向带宽 8GT/s。
2. 内存：双通道 DDR4 SODIMM，最大 32GB，支持 2133/2400MHz，非 ECC 无缓冲内存；必须 64 位系统才能使用 4GB 以上内存。
3. PXIe 链路能力：PCIe3.0 交换机，两种模式：4 链路（×4×4×4×4）、2 链路（×16 ×8）；整机最大吞吐量**16GB/s**。
4. 存储：板载 2.5 英寸 SATA 接口，出厂预装 240GB SSD 或 500GB HDD，SATA 速率 6Gbps，支持 AHCI。
5. 板载丰富 I/O 接口
- 2 路 DisplayPort 视频输出，最高支持 4K@60Hz；
- 双千兆以太网（I219‑LM、I210），支持网络唤醒 Wake‑on‑LAN；
- 2 个 USB3.0、4 个 USB2.0；
- Micro‑D 25 针 GPIB（IEEE488）控制器，兼容 NI‑488.2 驱动；
- D‑Sub9 串口 COM，BIOS 可选 RS‑232/422/485；
- SMB 触发接口，实现外部信号和 PXI 背板触发总线互相路由。
6. 支持操作系统：官方支持 Windows10 64 位，其他系统需要联系凌华技术支持。
7. 物理与环境参数
- 规格：3U/4‑slot PXI 模块，重量 1.0kg；
- 工作温度：SSD 版本 0~55℃，HDD 版本 0~50℃；存储‑20~70℃；
- 振动冲击：满足工业测试设备指标；
- 电气：提供典型、高负载下 3.3V/5V/12V 功耗参数；
- 具备电磁兼容 A/B 类认证，满足欧盟相关指令。
前面板接口、指示灯与板载硬件
2.1 前面板接口
| 部件 | 功能 |
| Reset 按键 | 使用细工具触发，硬件复位整机 |
| DisplayPort×2 | 双显示输出，需转接头适配 VGA/DVI/HDMI |
| USB3.0×2、USB2.0×4 | 外设、仪器控制，支持 USB 启动；系统安装建议优先用 USB2.0 |
| 双千兆网口 RJ45 | 每个网口带链路 / 活动灯、速率指示灯，区分 10M/100M/1000M |
| COM 口 D‑Sub9 | 串口，BIOS 切换 RS‑232/422/485 模式，手册提供引脚定义 |
| Micro‑D GPIB 25P | 外接台式仪器，需选配 ACL‑IEEE488‑MD1‑A 线缆，最多可控制 14 台仪器，最高 1.5MB/s，内置 2KB FIFO |
| SMB TRIG 接口 | PXI 触发，TTL 电平边沿触发，可编程实现外部信号、软件触发、背板 8 路 PXI 触发总线之间路由 |
2.2 LED 状态指示灯
1. PW 绿色：电源正常常亮；
2. HD 黄色：磁盘活动灯，读写 SSD/HDD 时闪烁；
3. USR 蓝色：用户可编程自定义指示灯。

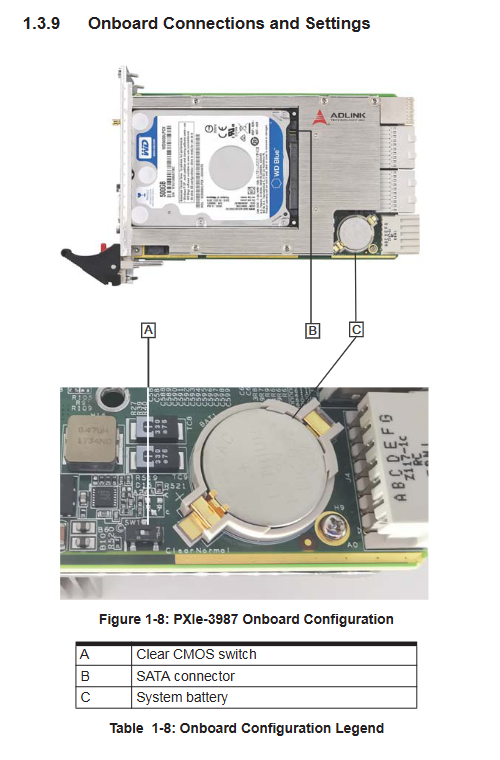

2.3 板载板上硬件
1. Clear CMOS 开关 SW1：用于恢复 BIOS 默认配置；
2. SATA 硬盘接口：连接 2.5 英寸存储；
3. CR2032 纽扣电池：RTC 实时时钟备份。
快速上手章节（Getting Started）
1. 包装清单：控制器本体（预装内存、存储）+ 快速入门指南；收货检查是否损坏。
2. 安装控制器步骤
1. 静电防护：防静电手环、防静电垫；
2. 卸下面板螺丝，释放红色锁扣；
3. 插入 PXI 机箱**Slot1（系统控制器槽位）**，完全推入背板；
4. 锁紧锁扣、拧紧面板固定螺丝，连接外设。
3.硬件更换流程
- 更换 SSD/HDD：拆下硬盘托架 5 颗螺丝，取下托架，拆卸硬盘四颗固定螺丝，替换后反向复原；
- 更换 RTC 电池：机箱断电，取出模块，撬下旧 CR2032，正极向上装入新电池；
- 清除 CMOS 操作：关机断电取出模块，拨动 SW1 开关到 Clear 位置等待 5 秒，切回 Normal；装回机箱，开机按 Del/ESC 进 BIOS，F9 加载默认，修改系统时间，F10 保存退出。
4. 操作系统安装
- 支持 USB 光驱、U 盘、USB 外置硬盘作为启动介质；
- BIOS 调整启动顺序；USB3.0 在部分安装环境不识别，安装系统建议使用 USB2.0 接口。
驱动安装
Windows10 内置部分驱动，其余驱动从凌华产品页面下载，需要安装：
1. Intel 芯片组、显卡、网卡、RST、ME 驱动；
2. GPIB 驱动；
3. PXI Trigger I/O 触发 IO 驱动；
4. PXI 平台服务。

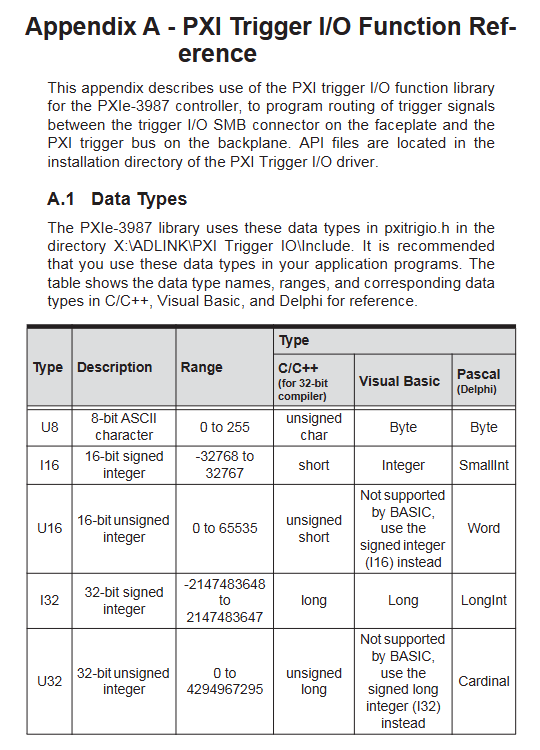

5. 附录 A：PXI Trigger I/O 函数库 API
提供 C/C++、VB、Delphi 开发接口，用于编程控制 SMB 接口与 PXI 背板触发总线信号路由，核心函数：
1. TRIG_Init()：初始化触发模块，调用其他函数前必须执行；
2. TRIG_Close()：关闭模块释放资源；
3. TRIG_SetSoftTrg()：软件产生 TTL 触发信号；
4. TRIG_Trigger_Route()：配置触发信号路由源、目标、中间通路；
5. TRIG_Trigger_Clear()：清除路由配置；
6. TRIG_GetSoftTrg()：读取软件触发电平状态；
7. TRIG_Trigger_Route_Query()：查询当前路由配置；
8. TRIG_GetDriverRevision()：读取驱动版本号。
文档定义库的数据类型、返回错误码、各个参数的枚举值。
附录 B：BIOS 设置
1. 进入 BIOS：开机 / 重启按`Delete`键；
2. 五大主菜单：`Main`、`Advanced`、`Boot`、`Security`、`Save & Exit`；
- Main：BIOS 版本、CPU、内存、PCH 芯片信息，系统温度电压统计、运行统计（上电次数、启动次数），设置系统日期时间；
- Advanced 高级菜单：CPU 配置（超线程、VT 虚拟化、睿频、C‑States）；内存、显卡配置；板载设备（串口模式切换、网口开关、SATA 设置）；USB 配置；网络 PXE；PCIe 配置；电源管理；PXIe 链路速率配置；硬件健康状态监控；
- Boot 启动菜单：启动选项、CSM 兼容支持模块，支持 UEFI/Legacy 两种启动模式；
- Security 安全菜单：管理员密码、用户密码、Secure Boot；
- Save & Exit：保存 / 放弃修改，加载默认设置，启动项临时覆盖。
3. 快捷键：F9 加载优化默认值，F10 保存退出，F8 故障安全配置。
附录 C：双 BIOS Dual‑BIOS
具备主 BIOS + 备份 BIOS 的冗余功能：主 BIOS 损坏（升级失败等）时，硬件监控会自动切换备份 BIOS 启动；出现备份 BIOS 启动提示，需要联系技术支持修复主 BIOS。
附录 D：传统 Legacy 启动模式设置
出厂默认 UEFI 启动；如需 Legacy BIOS 启动，需要修改 Boot 菜单，开启 CSM 支持，网络 / 存储 / 视频 / 其他 PCI 设备全部设置为 Legacy；恢复 UEFI 直接 F9 加载优化默认值，F10 保存重启。
