ADLINK PXIe‑3988/3987/3977/3937‑TL PXI Express 嵌入式系统控制器
时间: 2026-08-21浏览次数：
ADLINK PXIe‑3988/3987/3977/3937‑TL PXI Express 嵌入式系统控制器
ADLINK PXIe‑3988/3987/3977/3937‑TL PXI Express 嵌入式系统控制器
PXIe‑39xx‑TL 系列 PXI Express 嵌入式系统控制器 用户手册，零件号 50M‑38008‑1000。该系列为4‑slot 宽度 3U PXIe 控制器，采用第 11 代 Tiger Lake 移动处理器，作为 PXIE 机箱 Slot1 系统槽主控，集成丰富外设接口、PXI 触发路由、双 BIOS 备份；支持 Windows10/11 64 位，用于 PXI/PXIe 测试测量平台。四个子型号 CPU 配置不同：PXIe‑3988‑TL (Xeon W‑11865MRE)、3987‑TL (i7‑11850HE)、3977‑TL (i5‑11500HE)、3937‑TL (i3‑11100HE)。
产品概述与核心特性
硬件平台：Intel 第 11 代移动处理器，QM580E 芯片组；2 路 DDR4‑3200 SODIMM 内存插槽，最大 32GB（非 ECC）；板载 BGA NVMe SSD，额外提供一路 SATA 6Gbps 可外接 2.5 英寸 SSD。
PXIe 背板链路：PCIe3.0 交换芯片，两种链路模式可选
四链路模式：x4 ×4 ×4 ×4
双链路模式：x8 ×16
整机最大吞吐带宽16 GB/s；兼容 PXI‑5 Rev1.1 硬件规范。
前面板丰富 IO 接口
2×DisplayPort 视频输出，最高 4K@60Hz，双显；
2× 千兆以太网；
2×USB3.0 + 4×USB2.0；
Micro‑D25 针 GPIB (IEEE488) 控制器，兼容 NI‑488.2 驱动 API；
D‑Sub9 针 COM 串口，BIOS 可选 RS‑232 / RS‑422 / RS‑485；
SMB 触发接口：实现前面板外部 TTL 触发与 PXI 背板 8 路触发总线互相路由；
固件特色：Dual BIOS 双 BIOS 备份，主 BIOS 损坏时自动切换备份 BIOS 启动，提升系统抗固件损坏能力。
LED 状态指示：PW 电源、HD 硬盘活动、USR 用户可编程指示灯；带硬件复位按钮。
工作温度 0‑55℃；满足工业冲击振动指标，适合机箱机架测试系统。
主要硬件规格
1. 核心配置
项目 参数
CPU 型号 3988‑TL：Xeon W‑11865MRE
3987‑TL：i7‑11850HE
3977‑TL：i5‑11500HE
3937‑TL：i3‑11100HE
内存 2×DDR4‑3200 SODIMM；最大 32GB，非 ECC
存储 板载 NVMe BGA SSD；可选 SATA 6Gbps 接 2.5" SSD
PXIe 链路 PCIe3.0；二种链路配置，最大 16GB/s
操作系统 Windows10 / Windows11 64 位
2. 前面板接口明细
DisplayPort ×2：4K@60Hz；可通过转接头转 DVI/HDMI。
双 RJ45 千兆网口：每个网口带链路 / 速率状态 LED。
USB：2×USB3.0‑A；4×USB2.0‑A；支持 USB 设备启动。

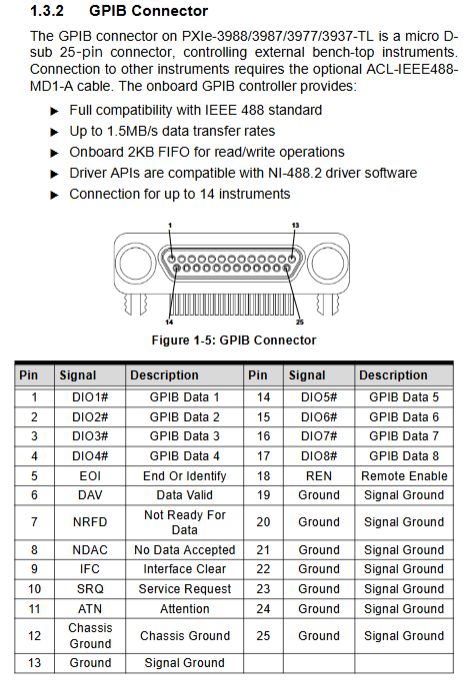

GPIB Micro‑D 25pin：IEEE‑488，1.5MB/s，板载 2KB FIFO，最多可接 14 台仪器，需选配专用转接线缆 ACL‑IEEE488MD1‑A。
COM D‑Sub9：BIOS 切换 RS‑232 / RS‑422 / RS‑485。
SMB PXI Trigger：TTL 边沿触发；可软件配置四种路由：外部 SMB↔PXI 背板触发总线、软件触发输出至 SMB / 背板触发总线。
复位按键：使用细物按压实现硬件硬复位。
LED 指示灯
PW（绿色）：电源正常；
HD（黄色）：磁盘读写闪烁；
USR（蓝色）：用户可编程。
3. 环境与机械
机械：4‑slot 宽度 3U PXI 模块；净重 1.0 kg；
工作温度：0‑55℃（使用原厂 SSD）；存储‑40~71℃；
振动冲击：工作随机振动 0.21Grms；非工作 2.46Grms；30G 半正弦冲击 11ms；
认证：EN61326‑1，FCC Class‑A/B，ICES 等；
RTC 电池：CR2032 纽扣锂电池。
硬件拆装维护操作
所有拆装操作必须佩戴防静电手环，机箱整机断电。
模块安装到 PXIe 机箱 Slot1 系统槽
拧下前面板保护螺丝，释放红色锁杆；
对齐导轨平稳推入 Slot1；压下弹射把手确保背板连接器完全咬合；
锁紧面板四颗固定螺丝。
更换 2.5 英寸 SATA SSD
拆卸硬盘支架 5 颗固定螺丝，取下支架；再拆卸 SSD 四颗固定螺丝；反向完成安装。
更换 RTC 纽扣电池 CR2032
控制器从机箱取出；撬起电池卡扣更换，正极朝上；装回控制器。

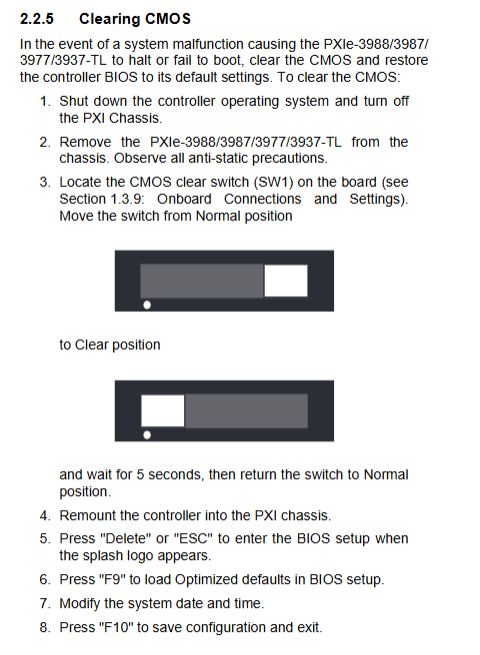

清除 CMOS 恢复 BIOS 默认
关机断电取出控制器；
将板载 SW1 开关切到 Clear 位置保持 5s，切回 Normal；
装回模块开机，按 Del 进入 BIOS，F9 载入优化默认值，修改系统时间，F10 保存退出。
驱动安装
Windows10/11 自带部分基础驱动；其余驱动从凌华官网下载，需要安装组件清单：
Intel 芯片组驱动、显卡驱动、以太网驱动、RST 存储驱动、ME 管理引擎驱动；
GPIB 驱动；
PXI Trigger I/O 触发驱动（提供 SMB 与背板触发总线路由 API）；
ADLINK PXI Platform Services（PXI 平台服务，机箱监控等）。
附录 A：PXI Trigger I/O 软件 API 库
头文件pxitrigio.h，支持 C/C++、VB、Delphi；主要函数：
TRIG_Init()：初始化触发硬件，必须最先调用；
TRIG_Close()：关闭释放资源，程序退出调用；
TRIG_SetSoftTrg()：生成软件 TTL 触发电平；
TRIG_Trigger_Route(源,目的,中间转发点)：配置信号路由，源 / 目的可以选择：SMB 外部接口、软件触发、PXI_TRIG0~TRIG7 背板 8 路触发线；支持软件触发先转发到某一路背板，再输出到 SMB；
TRIG_Trigger_Clear()：清除全部路由配置；
TRIG_GetSoftTrg()：读取当前软件触发电平状态；
TRIG_Trigger_Route_Query()：查询当前已配置的路由路径；
TRIG_GetDriverRevision()：读取驱动版本号。
典型用途：实现外部仪器触发接入 PXI 背板、PXI 模块触发信号输出到外部仪器。
附录 B：BIOS 设置详解
按Del进入 BIOS；分为五大主菜单 Main / Advanced / Boot / Security / Save&Exit。
Main 菜单：BIOS 版本、CPU、内存、板载硬件信息；可查看 CPU / 板卡温度、各路电压、系统运行统计、上电次数、开机原因；设置系统日期时间。
Advanced 高级菜单
CPU 配置：虚拟化 VT‑x/VT‑d、超线程、Turbo、C‑States 电源管理开关；
Memory 内存信息；显卡显存配置；
Onboard Devices：串口模式 RS232/422/485 开关、网口开关、SATA 控制器开关；
USB 配置；网络栈 PXE 网络启动；
PXIe Links Control：设置 PXIe 背板链路模式（4×x4 /x8×x16）；设置 PCIe 最大速率 Gen1/2/3；
硬件健康：读取 PCIe 交换芯片温度、各路电压。
Boot 启动菜单：启动顺序、CSM 兼容模块、UEFI/Legacy 启动模式选择；USB 存储设备启动支持。
Security 安全菜单：管理员 / 用户密码，Secure Boot 安全启动设置。
Save & Exit：保存 / 放弃修改、载入出厂默认、启动项重载。
快捷键：F9 载入优化默认，F10 保存退出。
附录 C：Dual‑BIOS 双 BIOS 功能
板载主 BIOS + 备份 BIOS 独立控制器。
正常上电使用主 BIOS；
主 BIOS 损坏（升级失败、固件异常）启动失败，系统自动切换备份 BIOS启动；
备份 BIOS 启动会给出提示；恢复主 BIOS 固件需要联系凌华技术支持。
安全要点
模块属于静电敏感器件，拆装务必防静电；
维修、更换 SSD / 电池、清 CMOS 前，必须整机断电、拔出机箱电源线；
RTC 锂电池型号错误替换存在爆炸风险；废旧电池合规处理；
禁止堵塞通风口；设备运行后外壳高温，冷却后触碰防止烫伤。
