ADLINK PXES‑2785 18‑Slot PXI Express 机箱
时间: 2026-08-21浏览次数：
ADLINK PXES‑2785 18‑Slot PXI Express 机箱
ADLINK PXES‑2785 18‑Slot PXI Express 机箱
产品概述与核心特性
整机 18 个槽位：Slot1 系统控制器槽；Slot10 系统定时 ST 槽；6 个混合外设槽 (7‑9,11‑13)；10 个纯 PXIe 外设槽 (2‑6,14‑18)。
混合槽兼容 PXI‑1、CompactPCI、PXIe/CPCIe‑3U 模块；纯 PXIe 槽仅支持 PXIe/CPCIe 模块。
核心特点
PCIe Gen3 高速背板
系统槽采用 2‑link（x8 + x16）Gen3 架构，整机系统带宽24 GB/s；全部外设槽独立 PCIe Gen3 x8，单槽带宽最高 8 GB/s，相比 PXES‑2780 (Gen2) 带宽翻倍。
大功率可插拔模块化电源
最大直流输出：0‑45℃环境最高 1170W；45‑55℃环境最高 990W；电源模块支持现场热更换，降低 MTTR 维修时间；AC 输入内置 16A 可复位断路器。
增强散热系统
后置 3 台 220CFM 风扇；底部进风，后部出风；支持Normal / Boost 两种风扇模式 + Auto/High 转速档位；单槽最大散热 82 W（0‑45℃限定条件），常规 0‑55℃下单槽 50W；背板 8 路温度传感器，调速取全部传感器最高温度。空闲槽必须安装填充 / 挡风模块。
高级同步与时序系统
时钟：PXI_CLK10 (10 MHz)、PXIe_CLK100 (100 MHz)，时钟精度提升至±1 ppm，相位抖动指标大幅优于 PXES‑2780；后面板 BNC 10MHz 输入输出；时钟优先级：ST 槽输入 > BNC 外部输入 > 板载本地时钟；背板 PLL 可锁定外部 10M 生成 100M 同步时钟。
星型触发：Slot10 系统定时槽提供单端 PXI_STAR + 三组差分 PXIe_DSTAR 差分星型触发。
三段可软件桥接触发总线：分为 A (1‑6)、B (7‑12)、C (13‑18)，8 根触发线可独立配置段间连通 / 隔离，支持多种拓扑，配置保存在模板。
Local Bus：相邻槽位单根互联总线。
多重机箱监控（SMBus + 以太网 LAN）
SMBus：搭配凌华嵌入式控制器，ChassisWatch 完整读写状态、配置触发总线、风扇参数、告警阈值。
RJ45 网口 Web 网页监控（新增，PXES‑2780 无）：无需控制器，电脑直接网线连接，浏览器读取整机电压、风扇、温度实时状态；默认静态 IP：192.168.1.10。
后面板 DB‑REMOTE 端子：远程 INHIBIT 关机、远程电源按键、电压监测、故障告警输出。
前面板四色状态 LED：Fault (红)、Temperature (琥珀)、Fan (绿)、Power (蓝)。
形态：桌面 / 机架两用；净重 11.9 kg；工作温度0‑55℃。
硬件规格参数
1. 电源规格
AC 输入：100‑240VAC，50‑60Hz；最大输入 1300W，内置 16A 可复位断路器
DC 输出
输出轨 最大电流 负载调节 纹波噪声
+12V 72A ±5% 120 mV
+3.3V 77A ±5% 50 mV
+5V 20A ±5% 50 mV
-12V 4A ±5% 120 mV
+5Vaux 4A ±5% 50 mV
功率降额：AC200‑240V：0‑45℃输出 1170W；45‑55℃输出 990W。AC100‑120V：0‑45℃输出 1000W；45‑55℃输出 790W。
2. 时钟关键指标
PXI_CLK10：槽间最大偏移 280ps；精度±1ppm；RMS 相位抖动 0.44ps；
PXIe_CLK100：槽间最大偏移 100ps；精度±1ppm；RMS 相位抖动 2.41ps。
3. 散热与噪声
风扇：3×220CFM；底部进风、后部出风。
散热能力：
Normal 模式：单槽≤38W，0‑55℃全温区可用；
Boost 模式：单槽 38‑50W，0‑55℃全温区可用；
Boost+High：单槽最高 82W，仅限 0‑45℃，且 82W 模块左右相邻 2 个槽功耗不能超过 50W。
通风间隙：后部≥101.6 mm；侧面≥44.45 mm；底部≥17 mm。
噪声：Normal‑Auto：40.9dBA；Boost‑Auto：46.1dBA；Boost‑High：69.2dBA。

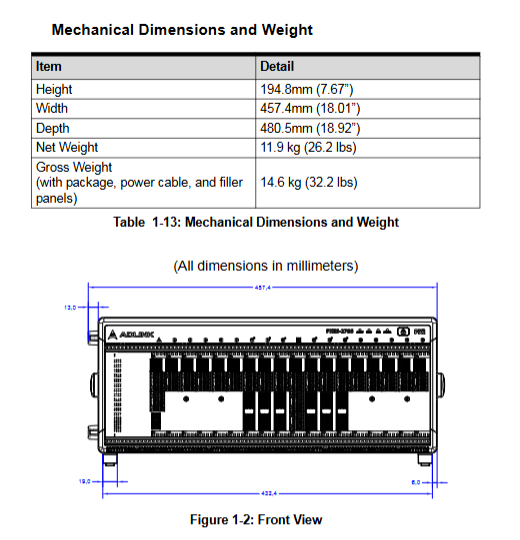

4. 机械参数
尺寸：457.4 mm (宽) ×194.8 mm (高) ×480.5 mm (深)
净重：11.9 kg；包装毛重 14.6 kg
5. 环境与 EMC
工作温度 0‑55℃；存储‑20~70℃；湿度 10‑90% RH 无凝露；
冲击 30G 半正弦 11ms；随机振动；
EMC：Class‑A；CE、FCC、ICES 认证。
面板接口与指示灯
前面板
电源按键；仅当后面板 INHIBIT 开关置DEF时按键生效。
四状态 LED，从左至右：
Fault 红色：闪烁 = 存在任意一项超限告警（温度 / 风扇 / 电压）；
Temperature 琥珀色：闪烁 = 温度传感器超过默认 70℃阈值；
Fan 绿色：闪烁 = 风扇转速低于默认 800 RPM；
Power 蓝色：闪烁 = 电源轨电压超出 ±5% 阈值。
后面板接口
BNC：10MHz REF IN外部时钟输入；10MHz REF OUT时钟输出；
RJ45 远程管理 LAN 口：Web 网页监控，默认 IP 192.168.1.10；
绿色端子块Voltage Monitor / Remote Control：多路电压采样、FAULT 故障输出、INHIBIT# 远程关断、PWRBTN# 远程电源按键；
INHIBIT 开关：DEF前面板按键控制；MAN由端子 INHIBIT# 引脚远程控制；
Fan Mode 开关：Normal普通；Boost增强散热；
Fan Speed 开关：Auto智能调速；High强制全速；
AC 可复位 16A 断路器；C19 大功率 AC 电源输入；机箱接地柱。
装箱清单、硬件、机架安装、电源模块更换
4.1 包装清单
PXES‑2785 机箱、电源线；
填充挡板套件（1 个 3 槽挡板，18 个单槽挡板）；
机架安装套件为选件，料号与 PXES‑2780 共用；
4.2 模块硬件安装

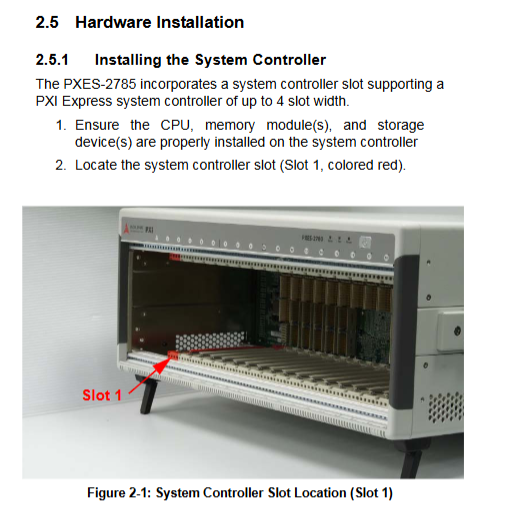

Slot1 系统控制器：确认控制器 CPU / 内存 / 存储装配完成；释放锁扣，沿导轨滑入，扣合锁扣，拧紧面板螺丝；支持最大 4 槽宽度控制器。
外设模块 Slot2‑18：释放锁扣，滑入槽位，扣合锁紧，拧紧螺丝；严禁热插拔模块，空闲槽必须装配挡板 / 挡风模块。
4.3 机架安装
拆除右侧把手，拆除底部橡胶脚垫；
安装选件机架支架，支架孔位支持深度可调，可向机柜内侧缩进，给前面线缆、互联组件预留空间；
固定到标准机柜，保证底部、后部通风间隙。
4.4 可插拔电源模块更换（重要维护功能）
整机完全关机，拔掉 AC 电源线；
拆卸后面板 8 颗固定螺丝；
握住电源模块拉手向外抽出故障电源；
新电源对齐导轨平稳推入到位；
复原 8 颗螺丝，接回 AC 电源线。
4.5 开机
确认 INHIBIT 开关为DEF；接 AC 电源线；按前面板电源按键，蓝色 Power 灯点亮。
软件资源与 ChassisWatch 功能
配套软件包：ADLINK PXI Platform Services（APPS）、MAPS Core。
ChassisWatch 为 GUI 机箱配置工具，支持 SMBus 访问；机箱自带网口 Web 监控无需安装软件。
ChassisWatch 主要功能
机箱状态监控：读取全部 DC 电源轨、背板 T1‑T8 八路温度、3 路风扇转速、网口 IP 信息、固件版本；支持日志记录。
可软件配置 PXI 触发总线桥接：图形界面配置三段 A/B/C 触发总线 8 根触发线路由，配置可保存 / 加载模板。
Smart Fan 智能风扇：支持软件读取 / 修改风扇模式 (Normal/Boost)、风扇转速模式 (Auto/High)；AUTO 模式调速逻辑：全部传感器＜25℃风扇占空比 40%；超过 25℃线性升速，最高 70℃满速。
告警阈值配置：电压、温度、风扇转速告警门限，保存 / 加载 / 恢复出厂。
网络设置：修改 LAN 口静态 IP/DHCP、网关、掩码。
Web 网页监控（RJ45 网口）
网线直连电脑与机箱 LAN 口，浏览器访问默认 IP http://192.168.1.10，无需 PXI 控制器，直接查看电压、风扇、全部 8 路温度实时数据；IP 地址可通过 ChassisWatch 修改。
区别 PXES‑2780：PXES‑2780 只有 RS‑232 串口，只能读状态，不能配置触发；PXES‑2785 换成以太网，网页可视化，ChassisWatch 可完整配置全部功能。
故障排查与维护
常见故障
整机不上电：检查 AC 断路器是否跳闸；电源线、插座；确认 INHIBIT 开关处于DEF；
Power 蓝色 LED 闪烁：电源轨电压超限；全部模块拆除重试；仍异常执行电源模块更换；
Fan 绿色 LED 闪烁：风扇异物阻挡或风扇硬件故障；
Temperature 琥珀色 LED 闪烁：检查底部 / 后部通风间隙；确认空槽全部装好挡板；通风完好仍告警联系服务商；
红色 Fault 灯闪烁：至少有一项温度 / 风扇 / 电压告警，打开 ChassisWatch 或者 Web 页面定位具体故障项；
系统启动失败：全部外设模块拔出，逐个插入定位故障模块。
维护要点
机箱净重 11.9 kg，搬运使用把手，防止砸伤；
维护、更换电源模块前必须断电、拔掉 AC 电源线；清洁重点清理进风口灰尘；
内置备份锂电池，错误型号替换有爆炸风险；
内部维修仅允许授权技术人员执行。
安全说明、技术支持
仅限室内使用；最大工作海拔 2000 m，污染等级 PD2；
拆装模块、更换电源模块，必须完全断开 AC 电源；禁止遮挡通风孔；远离液体高温高湿；
机箱运行后外壳高温，冷却后再触碰，避免烫伤；
文档包含 RoHS/WEEE 环保、加州 65 号提案警示；给出凌华全球各区域技术支持联系方式。
补充：PXES‑2780 vs PXES‑2785 关键差异
项目 PXES‑2780 PXES‑2785
PCIe Gen2；最高 4GB/s 单槽 Gen3；全部外设槽 x8，最高 8GB/s 单槽
时钟精度 ±25 ppm ±1 ppm，低抖动
电源 800W 固定内置电源，不可插拔 最高 1170W，可现场插拔更换电源
散热 单槽 38.2W 最高 82W（条件降额）；Normal/Boost 双风扇模式
远程监控 RS‑232 串口（仅读，不能配置触发） 以太网 Web 网页监控；ChassisWatch 完整配置
前面板 LED 3 个 LED (Temp/Fan/Power) 4 个 LED，增加独立 Fault 故障指示灯
