ADLINK PXES‑2788 系列 高性能大功率 PXIe 机箱
时间: 2026-08-21浏览次数：
ADLINK PXES‑2788 系列 高性能大功率 PXIe 机箱
ADLINK PXES‑2788 系列 高性能大功率 PXIe 机箱
产品概述与核心特性
槽位配置
PXES‑2788：18 槽：Slot1 系统槽；Slot10 系统定时 ST 槽；8 个混合外设槽；8 个纯 PXIe 外设槽。
PXES‑2788E：21 槽：Slot1 系统槽；Slot10 系统定时 ST 槽；8 个混合外设槽；11 个纯 PXIe 外设槽（19‑21 槽为 PCIe Gen3 x4，其余外设槽 x8）。
混合槽兼容 PXI‑1、CompactPCI、PXIe‑3U 模块；纯 PXIe 槽仅支持 PXIe/CPCIe 模块。
核心特点
PCIe Gen3 高速背板
系统槽采用双链路 x8 + x16 Gen3，整机系统带宽24 GB/s；绝大多数外设槽为独立 Gen3 x8，单槽带宽最高8 GB/s；PXES‑2788E 的 19‑21 槽为 Gen3 x4，带宽 4 GB/s。
大功率模块化可更换电源，支持双电源均流
标准版最大整机 DC 输出 1000‑800W；HP 高功率版最高1700W；
机箱具备双电源插槽，支持第二块电源并联电流均分，不支持热插拔；电源模块可现场拆卸更换，降低 MTTR。
超强散热能力（重点升级）
标准版本：3×210CFM 后置风扇；HP 高功率版本额外增加顶部 4×128CFM 风扇；
单槽最高 102W 散热（HP 版本，0‑40℃ Boost 模式）；普通版本最高 85W；系统槽最大 200W；
气流方向：后部进风，顶部出风（和老款 2780/2785 底部进风不同）；
双档位风扇模式：Normal（≤60W / 槽）、Boost（高功耗模块）；转速档位Auto智能调速 / High强制全速；背板多路温度传感器，调速取全部传感器最高温度。
高级同步与时序系统

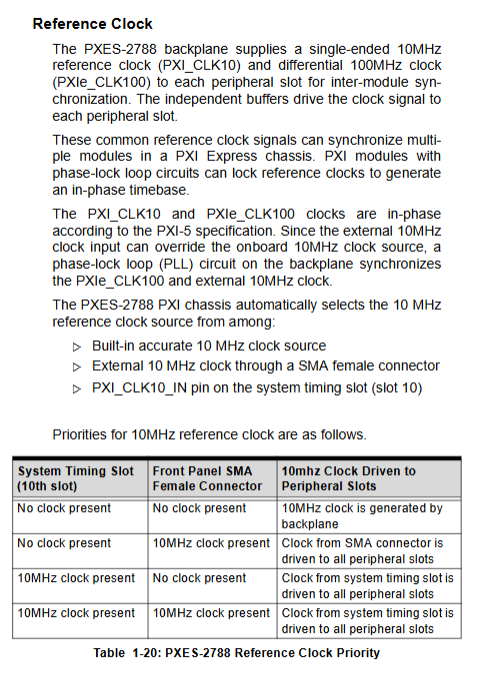

时钟：PXI_CLK10（10 MHz）、PXIe_CLK100（100 MHz），精度±1 ppm，低相位抖动；时钟接口迁移至前面板 SMA（2780/2785 在后面板 BNC）；
时钟优先级：Slot10 定时槽输入 > 前面板 SMA 外部输入 > 机箱板载时钟；背板 PLL 可锁外部 10M 生成 100M 同步时钟；
Slot10 系统定时槽提供单端 PXI_STAR + 三组差分 PXIe_DSTAR 差分星型触发；
三段软件可配置桥接触发总线，8 根触发线可以独立配置段间连通 / 隔离，配置支持保存模板；
Local Bus 相邻槽互联总线。
机箱监控与硬件告警
通过系统槽 SMBus 总线，使用ChassisWatch软件完成全部配置；
后面板绿色端子：Voltage Monitor / Remote Control，支持多路电源电压采样、FAULT 故障输出、INHIBIT# 远程关机、PWRBTN# 远程电源按键；
新增安全强制关机机制：电压偏移＞8%、风扇持续低于 600RPM 超过 60s、温度＞100℃持续 3s，机箱直接强制断电保护硬件；
前面板四色 LED：Power (蓝)、Fan (绿)、Temperature (琥珀)、Fault 综合告警；普通告警 1Hz 闪烁；安全紧急关机 0.5Hz 快速闪烁。
注意：本机型取消了 2785 的 RJ45 网口 Web 监控功能，仅可通过 SMBus（嵌入式控制器）访问机箱。
形态：桌面 / 机架两用，净重 11.9 kg；不同版本工作温度分为 0‑45℃ / 0‑50℃ / 0‑55℃，取决于电源与风扇配置。
硬件规格参数
1. 电源
AC 输入：
2400 PSU（HP 版）：200‑240VAC，双路 ×13.3A；
1300 PSU（标准版）：100‑240VAC，双路 12‑7A；
DC 输出能力（随温度、AC 输入电压降额）
型号 最大直流总输出
PXES‑2788‑HP / 2788E‑HP 1700W(0‑45℃@200‑240VAC) / 1000W(0‑50℃@200‑240VAC)
PXES‑2788 / 2788E 1000W(0‑55℃@200‑240VAC) / 800W(0‑55℃@100‑120VAC)
DC 轨：+12V / +3.3V / +5V /-12V / +5Vsb，规定负载调节、纹波噪声指标。
2. 时钟关键指标
PXI_CLK10：槽间最大偏移 280ps；精度 ±1ppm；RMS 相位抖动 0.44ps；
PXIe_CLK100：槽间最大偏移 100ps；精度 ±1ppm；RMS 相位抖动 2.41ps。
3. 散热与降额规则
机型 单槽最大散热 条件
HP 版本 102W Boost 模式，环境 0‑40℃
HP 版本 85W Boost 模式，环境 0‑45℃
标准版 85W Boost 模式，0‑45℃
标准版 60W Normal 模式，0‑55℃
约束：当多槽同时使用＞60W 高功耗模块，部分槽位功耗需要进一步限制≤72W。
通风间隙：HP 版本：后部≥10.2cm，顶部≥10.2cm；标准版：后部≥10.2cm，顶部≥4.45cm；空闲插槽必须安装填充 / 挡风挡板。
4. 机械参数
尺寸：宽 464.9mm (带把手)/444.4mm (无把手) × 高 194.8mm × 深 482mm
净重：11.9 kg；包装毛重 14.6 kg
5. 环境与 EMC
工作温度：普通版 0‑55℃；HP‑HP 版本 0‑50℃；
存储‑40~71℃；湿度 10‑90% RH 无凝露；
冲击 30G 半正弦 11ms；随机振动；
EMC Class‑A，CE、FCC、ICES 安全认证。
面板接口与指示灯

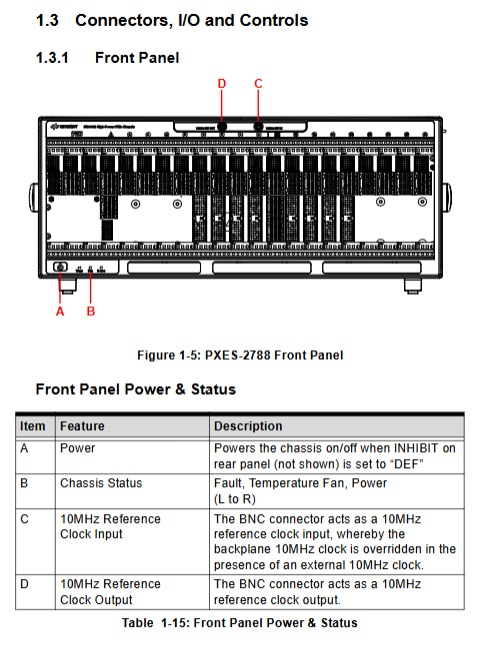

前面板
电源按键；仅后面板 INHIBIT 开关置DEF时按键有效；
状态 LED（从左至右）：Power 蓝色、Fan 绿色、Temperature 琥珀色；
SMA 10MHz REF IN（时钟输入）、SMA 10MHz REF OUT（时钟输出）。
LED 状态定义
现象 含义
对应灯 1Hz 闪烁 普通告警：电压超限 / 风扇转速低 / 温度超 70℃阈值
全部 LED 0.5Hz 快速同步闪烁 触发安全强制关机保护（过压、风扇失效、超温 100℃）
后面板
绿色端子块Voltage Monitor / Remote Control：多路电压采样、FAULT 输出、INHIBIT# 远程关断、PWRBTN# 远程电源按键；
INHIBIT 开关：DEF前面板按键控制；MAN由 INHIBIT# 引脚远程控制；
Fan Mode 开关：Normal / Boost；
Fan Speed 开关：Auto / High；
AC 电源输入插座：HP 版为 C19；标准版 C13；双电源插槽；机箱接地柱。
装箱清单、硬件、机架安装、电源更换
4.1 包装清单
PXES‑2788 机箱本体、电源线；
填充挡板套件；
机架安装套件为选件，料号兼容 PXES‑2780。
4.2 模块安装
Slot1 系统控制器：确认 CPU、内存、存储装配完毕；释放锁扣滑入槽位，扣合锁扣，拧紧面板螺丝；最大支持 4 槽宽度控制器。
外设模块 Slot2‑21：断电状态下安装，扣紧锁扣拧紧螺丝；严禁热插拔 PXI/PXIe 模块；空闲槽必须装配挡板。
4.3 机架安装
拆卸两侧把手、底部橡胶脚垫；
安装选购机架支架，支架深度可调；
固定至标准机柜，重点保证机箱后部、顶部通风间隙（本机进风口在后部，出风口在顶部，和老机箱不同）。
4.4 电源模块更换
整机完全关机，拔掉全部 AC 电源线；
解锁拉手，直接抽出电源模块；
新电源对齐导轨推入锁定；复原线缆。
双电源配置只允许同型号电源；不支持热插拔，断电才可更换。
4.5 开机
确认 INHIBIT 开关为DEF，接 AC 电源线，按前面板电源按键。
软件资源与 ChassisWatch 功能
配套软件包：ADLINK PXI Platform Services（APPS）、MAPS Core；
重要：该系列移除了 2785 的以太网 Web 监控，监控配置仅能通过 PXI 嵌入式控制器的 SMBus 总线，运行 ChassisWatch GUI。
ChassisWatch 主要功能
机箱状态监控：读取各路 DC 电源、背板多颗温度传感器、风扇转速、固件版本，日志记录；
软件可配置 PXI 触发总线桥接：图形界面配置三段触发总线路由，配置保存 / 加载模板；
Smart Fan 智能风扇控制：可切换 Normal/Boost 模式、Auto/High 转速；AUTO 模式调速逻辑：温度＜25℃风扇占空比 40%；超过 25℃线性升速，最高 70℃满速；
告警阈值配置：电压、风扇、温度告警门限；查看安全关机保护参数；
读取时钟源状态。
故障排查与维护
常见故障
整机不上电：检查 AC 电源线、插座；确认 INHIBIT 开关在DEF；检查电源模块是否插紧到位；双电源配置确认两路供电正常。
LED 1Hz 闪烁：普通告警，运行 ChassisWatch 读取具体故障项（电压 / 风扇 / 温度）；检查通风、挡板安装。
全部 LED 0.5Hz 快速闪烁，自动断电：触发硬件安全强制关机。排查：风扇是否堵塞损坏；散热通风间隙是否达标；模块功耗是否超出单槽额定功率；环境温度是否超限。排除故障后断电重启复位保护锁存。
系统启动失败：全部外设模块拔出，逐个插入定位故障模块。
维护要点
机箱净重 11.9 kg，搬运使用把手；
维护、更换电源模块，必须完全断开 AC 输入电源线；清洁重点清理后部进风口、顶部出风口灰尘；
内置备份锂电池，错误型号替换有爆炸风险；
内部维修仅授权技术人员操作。
安全说明
仅限室内使用；最大工作海拔 2000 m，污染等级 PD2；
拆装模块、更换电源，必须完全切断交流电源；本机箱进风口在后部，出风口在顶部，严禁遮挡这两个面；远离液体、高温高湿；
设备运行后外壳高温，冷却后再触碰，防止烫伤.
