ADLINK PXES‑2780 18 槽 PXI Express 机箱
ADLINK PXES‑2780 18 槽 PXI Express 机箱
产品概述与核心特性
PXES‑2780 符合 PXI‑5 Rev1.0 硬件规范，整机一共 18 个槽位：
Slot1：系统控制器槽；Slot10：系统定时 ST 槽；10 个混合外设槽；6 个纯 PXIe 外设槽。
混合槽兼容 CompactPCI、PXI‑1、CompactPCIe、PXIe 3U 模块；纯 PXIe 槽仅支持 PXIe/CPCIe 模块。
核心特点
可配置 PCIe Gen2 交换背板
两种工作模式：出厂默认 4‑link x4（带宽均衡分配）；可选 2‑link x8（给部分模块提供更高单通道带宽）；整机系统带宽 8 GB/s；部分插槽最高单槽 4 GB/s 带宽；修改模式后需要重启机箱生效。
电源：工业级 800W 交流电源；AC 输入 100‑240V；适合高密度多模块配置。
散热系统：3 台 185.9 CFM 后置风扇；底部进风、后部排风；55℃环境下单槽散热能力 38.2 W；支持 AUTO 智能调速 / HIGH 强制全速；背板分布8 路温度传感器 T1‑T8，风扇调速取全部传感器的最高温度。
高级同步信号系统
全局时钟：PXI_CLK10（10 MHz）、PXIe_CLK100（100 MHz）；后面板 BNC 支持 10MHz 外部时钟输入输出；时钟优先级：系统定时 ST 槽输入 > 后面板 BNC > 机箱内置时钟；背板 PLL 可锁外部 10M 生成同步 100M 时钟。
星型触发：Slot10 系统定时槽提供单端 PXI_STAR、差分 PXIe_DSTAR 星型触发信号。
分段可程控桥接触发总线：触发总线分为 A (1‑6 槽)、B (7‑12 槽)、C (13‑18 槽) 三段；软件可独立配置每一路 8 根触发线的段间连通 / 隔离，支持 8 种拓扑组合。
Local Bus：相邻槽位单根互联总线。
机箱智能监控（双接口）
SMBus：安装凌华嵌入式控制器，可完整读写状态、修改阈值、配置 PCIe 链路、配置触发总线桥接；
RS‑232 DB9 串口：外接普通电脑仅可读取状态、设置告警阈值，不能修改 PCIe 链路和触发桥接配置；
监控对象：各路电源电压、8 路背板温度、3 路风扇转速；前面板三色 LED 告警；支持远程 INHIBIT 开关机。
形态：桌面 / 机架两用；净重 11.9 kg；工作温度 0‑55℃。
硬件规格参数
1. 电源参数
AC 输入：100‑240 VAC，50‑60 Hz，最大输入 1200W；DC 总可用功率 800W
表格
输出轨 最大电流 负载调节 纹波噪声
+5V 29.0A ±5% 50 mV
+12V 45.0A ‑ 120 mV
+3.3V 60.0A ‑ 50 mV
-12V 2.5A ‑ 120 mV
2. 时钟指标
PXI_CLK10：槽间最大偏移 300 ps；板载时钟精度 ±25 ppm；
PXIe_CLK100：槽间最大偏移 100 ps，精度 ±25 ppm；
BNC 外部输入：100 mVpp ~ 5 Vpp，50Ω 输入阻抗。
3. 散热与噪声
风扇：3×185.9 CFM；底部进风，后部排风；
单槽散热：38.2 W（55℃验证）；
噪声：AUTO 模式≤46.3 dBA；HIGH 全速 64.5 dBA；
机架通风：底部进风口≥44.5 mm（1U）；后部出风口≥76.2 mm；空闲插槽必须安装填充挡板。
4. 机械参数
尺寸：464.3 mm (宽) ×191.4 mm (高) ×465.3 mm (深)
净重：11.9 kg
5. 环境与认证
工作温度 0‑55℃；存储‑20~70℃；湿度 10‑90% RH 无凝露；
冲击 30G 半正弦；随机振动；
安全 EN61010‑1；EMC Class‑A；CE 认证。
6. 背板槽位说明
Slot1 系统槽：支持最大 4 槽宽度嵌入式控制器；
Slot10 系统定时 ST 槽：输出星型触发；不用星型触发时可作为普通 PXIe 外设槽；
Slot2‑9、11‑18：10 个混合槽 +6 个纯 PXIe 槽；其中部分槽位支持 PCIe x8 链路。
面板接口、指示灯
前面板

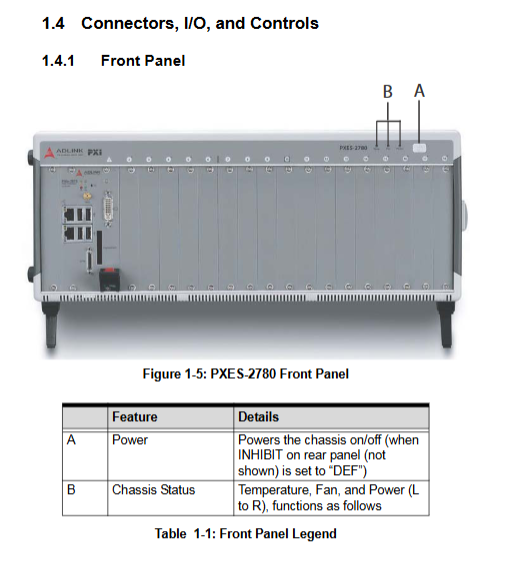

电源按键 A；仅当后面板 INHIBIT 开关为 DEF 档位时按键有效；
三色状态 LED B（从左到右）
琥珀色 Temperature：熄灭正常；闪烁任意温度传感器超过默认 70℃阈值；
绿色 Fan：常亮风扇正常；闪烁风扇转速低于 800 RPM；
蓝色 Power：常亮供电正常；闪烁任意电源轨电压超出 ±5% 阈值。
后面板接口（重点）
BNC：10MHz REF IN外部时钟输入；10MHz REF OUT时钟输出；
DB9‑1（Remote Monitoring）RS‑232 串口：外部电脑串口监控（仅读状态、设置阈值，不能配置触发桥接 / PCIe 链路）；
DB9‑2（Inhibit / Voltage Mon）：远程 INHIBIT 开关机引脚，同时可以直接引出多路 DC 电压用于万用表测量；
INHIBIT 开关：DEF = 前面板按键控制；MAN = 由 DB9 的 INHIBIT 引脚远程控制开关机；
Fan 模式开关：AUTO 自动调速 / HIGH 强制全速；
C19 大功率交流电源输入口；机箱接地柱。
注意 RS‑232 为交叉收发，线缆需要 Rx‑Tx 交叉。
装箱清单、硬件与机架安装
4.1 包装清单
PXES‑2780 机箱、电源线；
填充挡板套件（1 个 3 槽挡板、18 个单槽挡板）；
ADLINK All‑in‑One 光盘（监控软件、驱动、手册）；
机架安装套件为选件。
4.2 硬件模块安装
系统控制器 Slot1：确认控制器 CPU、内存、存储装配完毕；释放锁扣，沿导轨滑入槽位，扣合锁扣，拧紧面板螺丝；推荐搭配凌华 PXIe‑3975 控制器；
外设模块 Slot2‑18：释放模块锁扣，滑入空闲槽，扣合锁扣、拧紧螺丝；空闲槽必须装配填充挡板；严禁热插拔模块，必须整机断电插拔。
4.3 机架安装
拆除机箱右侧搬运把手，拆除底部橡胶脚垫；
安装选购机架支架；支架孔位支持前后深度调节，可把机箱向机柜内部缩进，给前面线缆、Mass‑Interconnect 组件留出空间；
使用螺丝固定支架到标准机柜；机架安装务必保证底部进风口通风间隙。
4.4 开机
接好 C19 交流电源线；确认 INHIBIT 开关置 DEF；
按下前面板电源按键，蓝色 Power LED 点亮。
系统监控软件 PXES‑2780 Chassis Remote Mon. Utility
软件运行于 Windows 系统；两套通信接口能力对比
功能 SMBus（控制器内部总线） RS‑232 串口（外接 PC）
读取机箱状态（电压、温度、风扇转速） ✅支持 ✅支持
修改告警阈值 ✅支持 ✅支持
配置分段触发总线桥接路由 ✅支持 ❌不支持
切换 PCIe 链路模式（4‑link x4 / 2‑link x8） ✅支持 ❌不支持
软件界面分为三大模块：Connect Control、Remote Status & Control、Chassis Status。
Connect Control（连接控制）
选择 SMBus 或者 RS232 串口；串口波特率固定 9600；
机箱状态日志：自定义采样周期，日志支持覆盖 / 追加保存；
阈值配置：保存、加载、恢复出厂告警配置；读取 MCU、FPGA、背板固件版本。
Remote Status & Control（机箱控制与阈值设置）
Trigger Bus 触发总线配置：软件图形界面，8 根触发线独立配置三段 A/B/C 之间连通 / 隔离，配置可以保存模板；
PXIe Link：切换 4‑link x4 / 2‑link x8 模式，修改后重启机箱生效；

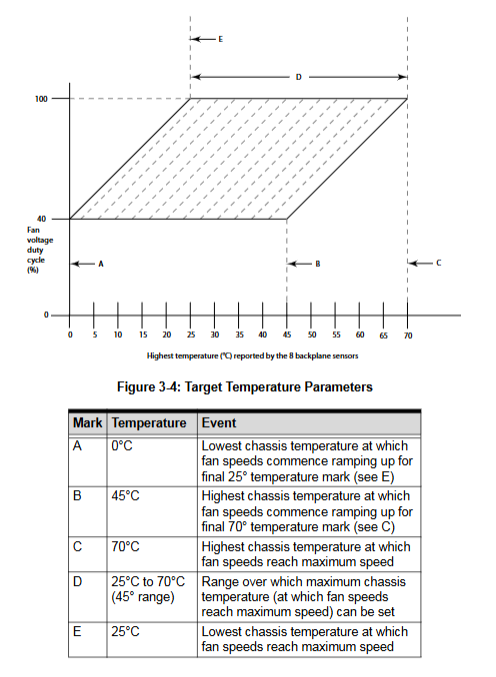

Target Temperature 目标温度：AUTO 模式风扇调速逻辑：全部传感器＜25℃风扇占空比 40%；超过 25℃开始线性升速；到达设定目标温度风扇 100% 全速；目标温度可调区间 25‑70℃；
Fan Speed：软件也可以切换 AUTO / Full 全速；
Alarm Threshold 告警阈值：设置各路 DC 电压、温度、风扇转速告警门限。
Chassis Status（机箱状态）
实时读取全部电源轨电压；
T1‑T8 共 8 路背板温度；
3 路风扇转速；每个参数显示正常 / 异常状态。
故障排查与基础维护
常见故障现象
整机不上电：确认 C19 电源线、插座；确认后面板 INHIBIT 开关在 DEF；
Power 蓝色 LED 闪烁：某一路电源轨电压超限；拔掉全部模块重试；故障持续联系厂商；
Fan 绿色 LED 闪烁：风扇被异物阻挡或者风扇硬件故障；
Temperature 琥珀色 LED 闪烁：检查底部进风口、后部出风口通风；确认所有空槽装好填充挡板；通风条件完好仍然告警，联系服务商；
系统启动失败：全部外设模块拔出，逐个插入，定位故障模块。
维护要点
机箱净重 11.9 kg；搬运使用机箱把手，防止砸伤；
维护、清洁前，务必断电，拔掉交流电源线；重点清理进风口灰尘；
内部维修必须授权技术人员操作；
内置备份锂电池，错误型号替换存在爆炸风险。
安全说明
仅限室内使用；最大工作海拔 2000 m；污染等级 PD2；
拆装、插拔模块前必须完全断开交流电源；禁止遮挡通风孔；远离液体、高温高湿；
设备工作后外壳温度较高，存在烫伤风险，冷却后再触碰。
