ADLINK PXES‑2596 Gen3 9 槽 PXI Express 机箱
ADLINK PXES‑2596 Gen3 9 槽 PXI Express 机箱
产品概述与核心特性
PXES‑2596 遵循 PXI‑5 Rev1.0 硬件规范；9 槽配置：Slot1 系统控制器槽 + 8 个全混合外设槽；衍生型号 PXES‑2596E：1 系统槽 + 8 混合外设槽 + 3 个纯 PXIe 外设槽，合计 12 槽；两款机箱背板可单独销售，采用 ATX 电源架构，无独立电源板，方便客户二次集成开发。
主要特点
PCIe Gen3 高速背板：双链路交换架构，整机系统带宽16 GB/s；全部外设槽独立 PCIe Gen3 x4，单槽带宽最高 4 GB/s，远高于老款 PXES‑2590 的 1 GB/s；系统槽支持双 x8 Gen3 链路。
电源：工业级 500W ATX 交流电源；宽交流输入；整机最大 500W（包含系统控制器功耗）。
散热系统：双 210.38 CFM 风扇；底部进风、后部出风；散热降额：40℃环境下单槽 58 W；50℃环境下单槽 38 W；风扇支持 AUTO 智能分级调速 / HIGH 强制全速。
同步时钟与触发
PXI_CLK10（10 MHz）、PXIe_CLK100（100 MHz）全局参考时钟；
内部 SMA 连接器支持 10 MHz 时钟输入 / 输出，可外接参考源做多机箱同步；背板 PLL 支持锁定外部 10M 时钟同步生成 100M；
8 线 PXI 触发总线、单根 Local Bus 相邻模块互联。
智能机箱监控：背板多点温度传感器，监测各路电源电压、双风扇转速；通过 SMBus 和ChassisWatch软件监控配置；前面板三色状态 LED 告警。
结构形态：桌面机箱带搬运把手，支持选购机架安装套件；净重 11 kg；工作温度 0‑50℃。
硬件规格参数
1. 电源参数
AC 输入：115‑240 VAC，47‑63 Hz；115V@8A，230V@4A；总输出功率500 W
DC 输出：
输出轨 最大电流 负载调节 纹波噪声
+5V 40 A ±5% 60 mV
+12V 32 A ±5% 120 mV
+3.3V 30 A ±5% 60 mV
-12V 1A ±5% 120 mV
5Vsb 待机 2 A ±5% 60 mV
2. 时钟规格
PXI_CLK10：槽间最大时钟偏移 300 ps；板载时钟精度 ±25 ppm；支持外部 10MHz 输入覆盖本地时钟；
PXIe_CLK100：槽间最大偏移 100 ps，精度 ±25 ppm；
内部 SMA 接口：输入 100 mVpp ~ 5 Vpp，输入阻抗 50Ω。
3. 散热参数
风扇：2×210.38 CFM；气流路径：机箱底部进风，后部排风；
单槽散热：40℃环境 58 W；50℃环境 38 W；
机架安装通风要求：底部进风口≥44.5 mm（1U）；后部出风口≥76.2 mm；未使用插槽必须装配填充挡板保证风道。
4. 机械参数
PXES‑2596 尺寸：302.16 mm (宽) ×177.8 mm (高) ×457 mm (深)；
整机净重：11 kg；
背板尺寸：287.88 × 165.45 mm。
5. 环境与认证
工作温度：0~50℃；存储‑20~70℃；湿度 10‑90% RH 无凝露；
冲击：30G 半正弦波 11 ms；随机振动；
安全认证：EN 61010‑1、EN 61010‑2‑201；EMI Class A；CE。
6. 背板 PCIe 拓扑
Slot1 系统槽输出两条 PCIe Gen3 x8，连接两台交换芯片 SW1、SW2；
PXES‑2596 的 Slot2‑9 全部为独立 PCIe Gen3 x4 混合槽；
PXES‑2596E 额外 SW4 扩展，增加 3 路 Gen3 x4 外设槽（Slot10‑12）；
兼容传统 32bit 33 MHz PCI 模块，内置 PCI 桥接。
面板接口、指示灯
前面板
A：电源按键；当后面板 INHIBIT 置于 DEF 档位，前面板按键有效；
B：机箱状态三色 LED（从左至右）
蓝色 Power：常亮供电正常；闪烁代表任意电源轨超出 ±5% 阈值；
绿色 Fan：常亮风扇正常；闪烁风扇转速低于阈值（默认 800 RPM）；
琥珀色 Temperature：熄灭正常；闪烁温度传感器读数超过告警阈值（默认 70℃）。

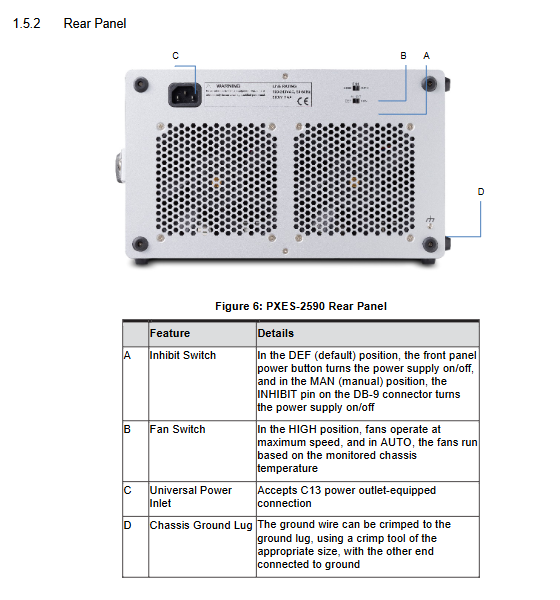

后面板
INHIBIT 开关：DEF = 前面板按键控制电源；MAN = 由 DB9 Inhibit 引脚远程控制开关机；
风扇模式开关：AUTO 自动分级调速 / HIGH 强制全速；
C13 交流电源输入口；
机箱接地柱，用于安全接地线缆压接。
背板
背板分布多路温度传感器 T1‑T5；内部 SMA 用于 10 MHz 时钟 I/O；
总线资源：8 线 PXI 触发总线；Local Bus；PXI_CLK10 / PXIe_CLK100 参考时钟。
装箱清单与硬件安装
4.1 包装清单
PXES‑2596 机箱、交流电源线；
填充挡板套件（1 个 3 槽挡板，18 个单槽挡板）；
机架安装套件为选件，料号 91‑95115‑0010，与 PXES‑2590 通用。
4.2 硬件安装步骤
系统控制器（Slot1）：推荐搭配凌华 PXIe‑3987 嵌入式控制器；确认控制器 CPU、内存、存储安装到位；释放锁扣，沿导轨滑入 Slot1，扣合锁扣，拧紧面板固定螺丝；系统槽支持最大 4 槽宽度控制器。
外设模块安装（Slot2‑9）：释放模块锁扣，滑入空闲槽位，扣紧锁扣、拧紧螺丝；空闲插槽必须安装填充挡板。
严禁热插拔 PXI/PXIe 模块，必须整机断电插拔，否则损坏硬件。
4.3 机架安装流程
拆除机箱右侧搬运把手，拆除左侧底部橡胶脚垫；
安装选件机架支架，支架前后位置可调节；
将整机固定至标准机柜；机架安装务必保证底部进风口通风间隙。
4.4 开机流程
接好交流电源线；
确认后面板 INHIBIT 开关为 DEF；
按下前面板电源按键，蓝色 Power 灯点亮，机箱启动。
软件资源

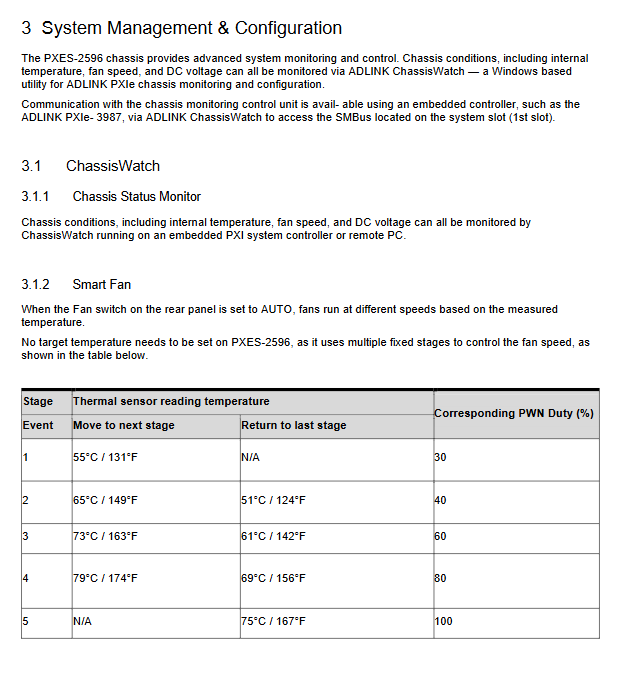

1. ADLINK PXI Platform Services（APPS）
ChassisWatch：GUI 机箱监控配置工具，通过系统槽 SMBus 读取机箱状态；
PXES‑2596 风扇逻辑为多阶段分级 PWM 调速，无需手动设置目标温度。
| 阶段 | 升温触发点 | 回落阈值 | PWM 占空比 |
|1|55℃|‑|30%|
|2|65℃|51℃|40%|
|3|73℃|61℃|60%|
|4|79℃|69℃|80%|
|5|‑|75℃|100% 全速 |
PXI 资源管理器、PXI 触发管理服务，符合 PXI‑6、PXI‑9 软件规范。
2. MAPS Core 套件
DAQ 驱动、ACE 设备管理工具、PXI 配置工具。
监控功能需要搭配凌华嵌入式控制器；第三方控制器可使用 SMBus 协议自行开发监控程序。
故障排查、维护
常见故障
整机不上电：确认电源线、插座；确认后面板 INHIBIT 开关处于 DEF；
Power 蓝色 LED 闪烁：某一路电源电压超限；全部模块拆除重试；故障持续联系厂商；
Fan 绿色 LED 闪烁：风扇异物阻挡或者风扇硬件故障；
Temperature 琥珀色 LED 闪烁：检查进风口、出风口通风，确认全部空槽安装挡板；通风正常仍告警联系服务商；
系统启动失败：全部外设模块拔出，逐个插入定位故障模块。
维护要点
机箱重量 11 kg，搬运使用机箱把手，注意防止砸伤；
维护清洁前，断电并拔掉交流电源线；擦拭外壳，重点清理进风口灰尘；
机箱内部维修必须由授权技术人员执行；
设备仅用于室内，最大工作海拔 2000 m。
安全说明与技术支持
拆装、插拔模块前必须完全断开交流电源；
禁止遮挡通风孔；远离液体、高湿高温环境；
内置备份锂电池，错误型号替换存在爆炸风险；
