ADLINK PXES‑2590 9 槽 PXI Express 机箱
时间: 2026-08-21浏览次数：
ADLINK PXES‑2590 9 槽 PXI Express 机箱
ADLINK PXES‑2590 9 槽 PXI Express 机箱
产品概述与核心特性
PXES‑2590 遵循 PXI‑5 硬件规范，一共 9 个槽位：1 个系统控制器槽（Slot1）、1 个系统定时槽 ST（Slot5）、7 个混合外设槽（Slot2‑4，6‑9）。可兼容 PXIe、CompactPCIe、PXI‑1、CompactPCI 3U 模块，面向中大型测试测量系统。
核心特点
总线带宽：四链路 PXIe 架构，整机系统带宽最高 8 GB/s，每个外设槽可达 1 GB/s；
电源：工业级 400W 交流电源，宽交流输入 85‑264VAC；
散热：双 185.9CFM 后置风扇；底部进风、后部出风；单槽最大散热 30W；支持风扇 AUTO 自动调速 / HIGH 全速模式；
高级同步信号
PXI_CLK10（10MHz）、PXIe_CLK100（100MHz）背板全局参考时钟；
后面板 BNC 接口，支持外部 10MHz 时钟输入 / 输出，可外接参考源同步多机箱；
系统定时 Slot5 提供单端星型触发 PXI_STAR、差分星型触发 PXIe_DSTAR，还有 8 线通用 PXI 触发总线、Local Bus 局部总线；
机箱智能监控：SMBus 总线读取多路温度、三路风扇转速、全部电源轨电压；配套 FTP Monitor 监控软件；提供完整 SMBus 二次开发 API；支持远程电源禁止 Inhibit 功能；
工作温度拓展：工作温度0~55℃，高于同系列多数机箱；
结构：桌面使用带支撑脚垫，支持机架安装；净重 8.8 kg；
可选配件 PMK‑1524：15 英寸触摸 LCD + 工业键盘套件，可直接装配到机箱顶部，做成一体化便携 PXI 工作站。
硬件规格参数
1. 电源
AC 输入：85‑264VAC，50‑60Hz；额定 400W 总输出功率
DC 输出轨：
输出轨 最大电流 负载调节 纹波噪声
+5V 23.0A ±3% 50 mV
+12V（系统槽） 15.0A ±3% 50 mV
+12V（外设槽） 16.0A ±3% 50 mV
+3.3V 33.0A ±3% 50 mV
-12V 1.75A ±3% 50 mV
2. 时钟指标
PXI_CLK10（10 MHz）：板载时钟精度 ±50 ppm；槽间最大偏移 300 ps；后面板 BNC 可输入外部 10M 参考源，外部时钟优先级高于机箱内置时钟，定时槽输入时钟优先级高于后面板 BNC；
PXIe_CLK100（100 MHz）：槽间最大偏移 100 ps，精度 ±25 ppm；背板 PLL 可以锁定外部 10M，同步生成 100M 时钟；

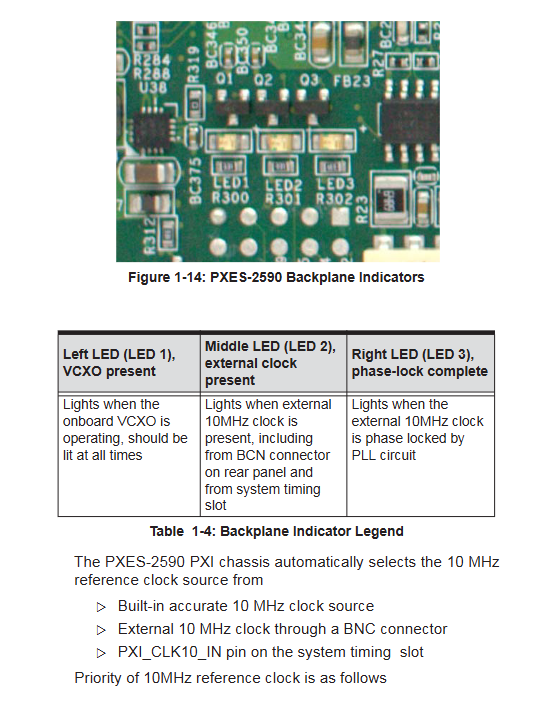

背板有 3 颗 LED 指示时钟状态：VCXO 工作状态、外部时钟检测、PLL 锁相状态。
3. 散热参数
双后置风扇，单台 185.9 CFM；气流路径：机箱底部进风，模块换热，后部排风；
单槽散热能力 30 W（55℃环境下验证）；
机架安装要求：底部进风口预留≥44.5 mm（1U）间隙；后部出风口留出≥76.2 mm；
未使用插槽必须安装填充挡板保证风道。
4. 机械参数

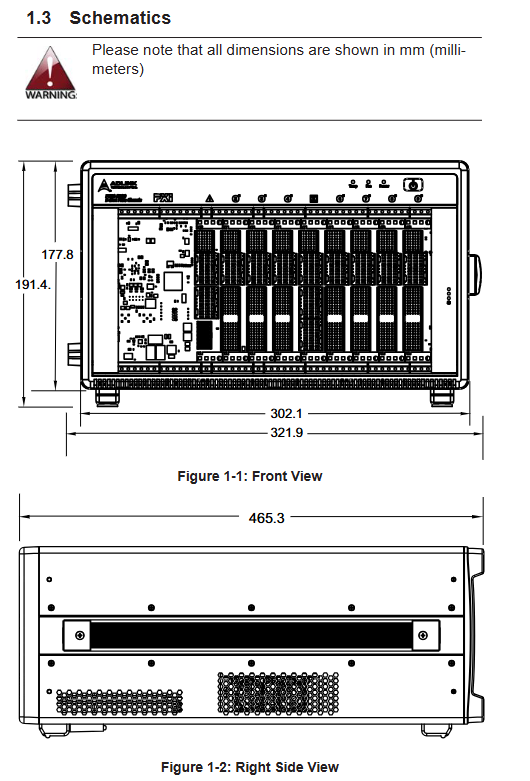

尺寸：321.9 mm (宽) × 191.4 mm (高) × 465.3 mm (深)
净重：8.8 kg
5. 环境与认证
存储温度‑20~70℃；工作温度 0‑55℃；湿度 10‑90% RH 无凝露；
冲击 30G 半正弦；随机振动；
EMC：Class A；安全标准 EN 61010‑1；CE 认证。
面板接口、指示灯
前面板
电源按键；
三色状态 LED（从左至右）
琥珀色 Temperature：熄灭正常；闪烁温度超过阈值（默认 70℃）；
绿色 Fan：常亮风扇正常；闪烁风扇转速低于阈值（默认 800 RPM）；
蓝色 Power：常亮供电正常；闪烁任意电源轨电压超限。
后面板
BNC：10MHz REF IN外部时钟输入；10MHz REF OUT时钟输出；
风扇模式开关：AUTO智能调速 / HIGH强制全速；
INHIBIT 开关：DEF（前面板按键可用）/MAN（外部禁止）；
DB9 接口：Inhibit / Voltage Monitor，可远程关断电源、读取部分电源信号；
C13 交流电源输入口；接地柱。
背板槽位说明
Slot1 系统槽：支持最多 4 槽宽度的嵌入式 PXIe 控制器；
Slot5 系统定时槽 ST：输出星型触发信号；不使用星型触发时，可以当做普通混合外设槽；
Slot2‑4、6‑9：7 个 PXIe 混合外设槽，全部兼容传统 PXI 模块；
总线资源：8 线 PXI 触发总线；单端 / 差分星型触发；Local Bus；10M /100M 全局时钟。
装箱清单、硬件安装
2.1 包装清单
PXES‑2590 机箱、电源线；
填充挡板套件（1 个 3 槽挡板，9 个单槽挡板）；
光盘（驱动、FTP Monitor 监控软件、用户手册）；纸质用户手册。
2.2 硬件安装步骤
系统控制器安装（Slot1）：确认控制器上 CPU、内存、存储已经装好；释放锁扣，沿导轨推入 Slot1，扣合锁扣，拧紧面板螺丝；推荐搭配凌华 PXIe‑3975 嵌入式控制器；
外设模块安装（Slot2‑9）：选中空闲槽位，释放锁扣，滑入模块，扣紧锁扣，拧紧螺丝；空余插槽务必装上填充挡板；
机架安装：保留底部脚垫会挡住进风口，机架部署必须保证底部进风空间；
开机：接交流电源线，按前面板电源按键开机。
⚠️ 该机箱为宽电压电源，不需要手动切换电压档位。
系统监控软件 FTP Monitor
监控功能依靠背板 SMBus，仅支持凌华原厂 PXI 嵌入式控制器；第三方控制器需要调用 SMBus API 自行开发上位机。
软件三大功能分区
Connect Control（连接控制）
Start/Stop 启停监控；
日志记录：自定义采样周期，日志覆盖 / 追加模式；
阈值配置：保存、加载、恢复出厂告警阈值；查看 MCU、FPGA 固件版本。
Threshold & Control（阈值与控制）
Target Temperature 目标温度：设定风扇满速对应的机箱温度；默认 50℃；逻辑：低于 25℃风扇 40% 占空比，高于设定温度风扇 100% 全速；可调区间 25‑70℃；
风扇模式：软件可切换 Auto / Full 全速；
告警阈值：各路 DC 电压（默认 ±5%）、温度告警（默认 70℃）、风扇转速告警（默认 800RPM）。
Chassis Status（机箱状态）
实时读取全部电源轨电压；
背板 5 路温度传感器 T1‑T5 读数；
三路风扇转速；显示每个项目正常 / 异常状态。
SMBus 底层 API（二次开发库）
文档完整公开 SMBus 寄存器命令，机箱监控从属于 SMBus 从设备地址0xC6h。
支持功能：读取各路电压、5 路背板温度、三路风扇转速、固件版本；设置风扇模式、全部告警阈值；复位 MCU；块读取整机一大组状态结构体；
全部命令码、16 位数据格式、位定义、读写时序完整提供，可供客户编写自定义监控程序。
附录 A：选件 PMK‑1524 一体化显示键盘套件
PMK‑1524 为选购配件，可以安装到 PXES‑2590 机箱顶部，把机箱改造一体化便携工作站。
硬件规格：15 寸电阻触摸 LCD，分辨率 1024×768；104 键可拆卸工业键盘 + 触摸板；VGA+USB 接口；整机套件 7.15 kg；
安装：需要拆卸机箱后盖、顶盖，滑动套件装入机箱顶部；接 VGA 视频、USB 触摸、键盘线缆；
软件：eGalaxTouch 触摸驱动，支持 Windows 系统；提供 OSD 屏幕菜单设置亮度、对比度等。
附录 B：故障排查、基础维护
常见故障
整机无法上电：确认交流电源线、插座；检查后面板 INHIBIT 开关是否置于 DEF；
Power 蓝色 LED 闪烁：某一路电源轨电压超限；全部模块拔掉后重试，仍然异常联系经销商；
Fan 绿色 LED 闪烁：风扇被异物阻挡或者风扇损坏；
Temperature 琥珀色 LED 闪烁：检查底部进风口、后部出风口通风间隙；确认全部空闲槽安装挡板；通风正常仍然告警联系厂商；
系统启动失败：全部外设模块拔出，逐个插入定位故障模块。
维护要点
机箱重 8.8 kg，搬运使用机箱把手；
维护清洁前断电、拔掉交流电源线；擦拭外壳，重点清理进风口灰尘；
机箱内部维修必须授权工程师操作；
内置备份锂电池，错误型号替换有爆炸风险。
