ADLINK PXES‑2314T Thunderbolt3（雷电 3）紧凑型 4 槽 PXI Express 机箱
时间: 2026-08-21浏览次数：
ADLINK PXES‑2314T Thunderbolt3（雷电 3）紧凑型 4 槽 PXI Express 机箱
ADLINK PXES‑2314T Thunderbolt3（雷电 3）紧凑型 4 槽 PXI Express 机箱
产品概述与核心特性
PXES‑2314T 符合 PXI‑5 硬件规范，是 4 槽 PXI Express 混合外设机箱，通过双雷电 3 Type‑C 接口连接外部 Windows10 主机，不需要内置系统控制器，适合便携测试测量场景。
主要特点
双 Thunderbolt™3 接口：双向带宽最高 40Gbps；支持菊花链；支持 USB‑PD 供电，一个端口最大输出 60W，另一个端口 15W，可以给笔记本等外设供电；

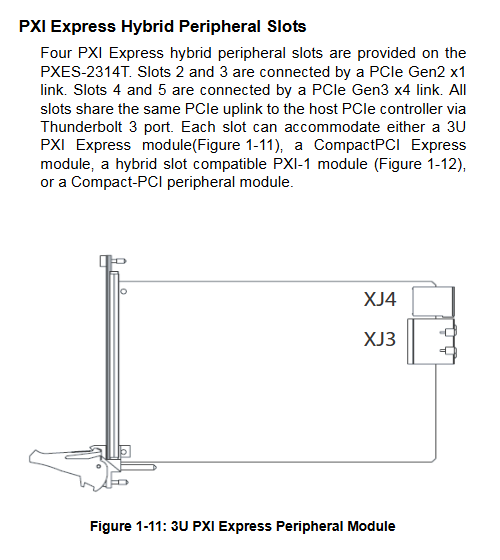

4 个 PXIe 混合外设槽：Slot2、3 为 PCIe Gen2 x1 链路；Slot4、5 为 PCIe Gen3 x4 链路；兼容 PXIe、CompactPCIe、PXI‑1、CompactPCI 3U 模块；
背板同步信号：PXI_CLK10（10MHz）、PXIe_CLK100（100MHz）参考时钟、8 线 PXI 触发总线、Local Bus 局部总线；前面板配备可编程 SMB 触发 I/O 口，外部信号可路由到背板触发总线；
供电：宽压直流输入 9‑32VDC；整机最大输出功率 160W（输入 16‑32V）；输入 9‑12V 时最大输出 120W；单槽散热能力最高 58W；
智能监控：ChassisWatch™机箱监控工具，可监控电压、多点点背板温度、风扇转速；智能温控风扇，支持 AUTO 自动调速 / HIGH 全速模式；
结构便携：净重 3.8kg，体积小巧，带把手便于搬运。
硬件规格参数
1. 电源规格
DC 输入：9‑32VDC；
直流输出轨：+12V/15A、+3.3V/12A、+5V/12A、‑12V/1A、+5Vaux/1A，规定负载调节、纹波噪声指标；
背板单槽电流：Slot2‑5 混合槽，+5V&+3.3V 6A，+12V 9A，‑12V 1A，+5Vaux 1A；
整机总功耗包含 PXI 模块功耗 + 雷电 PD 对外输出功耗，实际总功耗建议不超过电源额定功率的 80%。
2. 时钟指标
时钟 关键参数
PXI_CLK10 10MHz 槽间最大偏移 280ps，精度 ±1ppm；
PXIe_CLK100 100MHz 槽间最大偏移 100ps，精度 ±1ppm；
3. 散热参数
单风扇 136CFM；气流方向：机箱左侧进风，右侧出风；
单槽最大散热 58W；
散热间隙：机箱左右两侧必须预留≥101.6 mm（4 英寸）；
温度条件：模块功耗全部≤38W，工作温度 0‑50℃；存在模块功耗 38~58W 时，工作温度降额为 0‑40℃；
未使用槽必须安装挡板，推荐选配挡风模块 Wind Block Modules 保障风道。
4. 机械参数

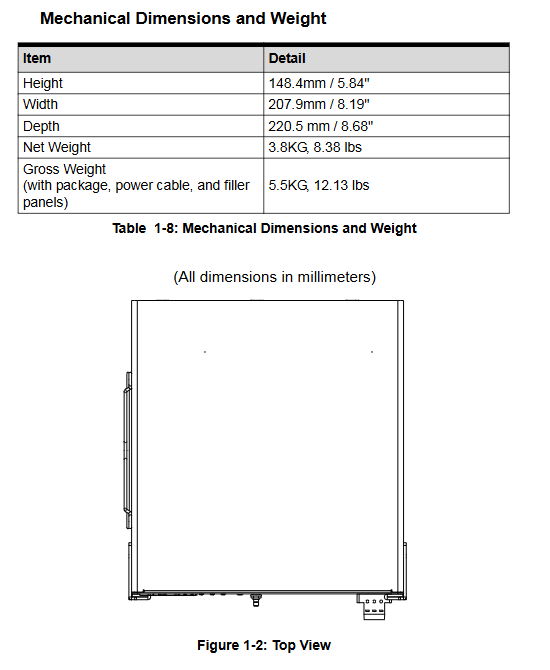

尺寸：207.9 mm (宽) ×148.4 mm (高) ×220.5 mm (深)
净重：3.8 kg；包装毛重 5.5 kg。
5. 环境与 EMC
存储温度‑40~71℃；工作温度 0‑50℃；湿度 10‑90% 无凝露；
冲击 30G 半正弦波；随机振动；
噪音：Auto 模式 35.7dBA；High 全速模式 52.8dBA；
EMC：B 类，满足 FCC、ICES、EN61326‑1 等标准。
6. 背板总线拓扑
Intel JHL6540 雷电 3 控制器，两级 PCIe 交换芯片；
Slot2、3：PCIe Gen2 x1；
Slot4、5：PCIe Gen3 x4；
具备 PCI‑to‑PCI 桥，支持传统 32bit 33MHz PCI 总线；
SMBus 用于机箱监控；可编程多路复用器实现前面板 TRIG SMB 接口与背板触发总线互通。
面板接口、指示灯
前面板
标识 部件 说明
A 电源按键 主机雷电口上电连接时，机箱电源按键会被锁定；需要关闭主机并拔掉雷电线缆才能解锁；底板预留 2pin 接口，支持外接遥控开关机；
B 状态 LED 三色灯 Temperature（温度）、Fan（风扇）、Power（电源）；
C 风扇模式开关 High：风扇强制全速；Auto：智能温控调速；
D TRIG I/O SMB 可编程 TTL 触发输入输出，4 种路由模式；
E 雷电 3 端口 最大 PD 输出 15W；
F 雷电 3 端口 PD 最高 60W 输出；可给笔记本供电；
G DC 电源输入端子 9‑32V 直流输入，3 位接线端子；
LED 指示灯定义
温度（琥珀色）：常灭 = 正常；闪烁 = 温度超阈值（默认 70℃）；
风扇（绿色）：常亮 = 风扇正常；闪烁 = 风扇转速低于阈值（默认 800RPM）；
电源（蓝色）：常亮 = 供电正常；闪烁 = 某一路电源电压超出 ±5% 阈值。
后面板
配置接地柱、扎带固定锚点，用于线缆绑扎，无其他电气接口。
背板温度传感器
背板分布共 8 路温度传感器，ChassisWatch 读取全部点位温度，风扇自动调速逻辑取全部传感器读数的最高温度作为控制依据。
装箱清单、硬件安装与开关机顺序
2.1 包装内容
标配：PXES‑2314T 机箱、DC 输入接线端子；
套件需单独订购：认证雷电 3 线缆、160W AC‑DC 适配器、电源线、扎带。
必须使用Thunderbolt3 认证线缆，普通 USB‑C 线缆无法工作。
2.2 硬件安装
将 PXI/PXIe 模块插入 2‑5 槽，锁紧锁扣与面板螺丝；空闲插槽安装挡板 / 挡风模块；
机箱水平放置，左右预留≥101.6 mm 通风空间；
接直流电源适配器；雷电线缆连接机箱与 Windows10 主机。
严格开关机顺序（非常关键，错误操作会蓝屏 BSOD）
开机顺序
雷电线缆连接机箱与主机；按需接其他雷电外设；
接上 DC 电源适配器；
按下机箱电源按钮开机；
启动 Windows10 主机；
在主机雷电管理软件中将 PXES‑2314T 设置为始终允许连接；
重要：PXES‑2314T 需要作为主机雷电口第一个接入设备。禁止热插拔模块、禁止热插拔雷电线缆。
关机顺序
关闭 Windows 主机；
拔掉雷电 3 线缆；
按机箱电源按键关闭机箱。
不遵循顺序容易出现 Windows 蓝屏、内核崩溃。
软件资源
需要在连接的 Windows 主机安装软件包
ADLINK PXI Platform Services（APPS）
ChassisWatch GUI 工具：读取机箱电压、8 路温度、风扇转速；设置告警阈值、风扇目标温度、触发总线配置、日志记录；
PXI 资源管理器、PXI 触发管理服务、底层驱动 API，兼容 PXI‑6 软件规范。
MAPS Core 套件：包含 DAQ 驱动、设备管理 ACE 工具、PXI 配置工具。
ChassisWatch 监控功能
机箱状态：各路直流电压、8 个背板温度点、风扇转速读取；
Smart Fan 智能风扇：AUTO 模式下，温度＜25℃风扇占空比 40%；超过 25℃开始升速；最高目标温度 70℃风扇 100% 满速；目标温度参数软件可配置；
告警阈值配置、日志保存、触发总线路由配置、固件版本查看。
故障排查 FAQ 与维护（附录 A）
常见故障排查
系统无法上电：确认 DC 电源完好；注意：雷电线缆接已上电主机时机箱电源按键被锁定，按键无效属于正常现象；
电源 LED 闪烁：电源轨电压异常；
风扇 LED 闪烁：风扇受阻或者风扇故障；
温度 LED 闪烁：检查通风间隙、挡板是否装好；确认风道无堵塞；
Windows 蓝屏 BSOD：绝大多数来自热插拔雷电线缆 / 模块，或者驱动不支持热插拔；需要严格遵守开关机顺序；可以通过 Windows 转储 dump + WinDbg 定位触发驱动。
高频 FAQ 重点
运行 PXES‑2314T 系统最低要求：Windows10 主机，带原生雷电 3 接口、认证雷电 3 线缆、DC 电源适配器；
普通 USB‑C 线缆不能替代雷电 3 认证线缆；
原有 PXI/PXIe 模块驱动无需修改即可使用，但模块驱动不支持热插拔时，严禁带电插拔。
维护
搬运使用机箱把手；整机 3.8kg，防止磕碰砸伤；
维护前断电、断开 DC 输入；用干净软布擦拭外壳，重点清理进风口灰尘；
供电：使用 9‑32V 直流电源，不要使用过载供电回路；
机箱内部维修仅允许授权技术人员操作。
安全说明
仅限室内使用；工作海拔最高 2000m；
拆装机箱、插拔接线端子必须断开直流电源；
远离液体、高温潮湿；不能遮挡通风孔洞；
内置锂电池，错误型号替换会有爆炸风险；废旧电池合规处理；
机箱外壳工作后温度高，存在烫伤风险，冷却后再触碰；
电源线 / DC 端子损坏、液体进入、跌落撞击，必须交由凌华授权服务商检修。
