ADLINK PXES‑2301 6 槽 PXI Express 机箱
时间: 2026-08-21浏览次数：
ADLINK PXES‑2301 6 槽 PXI Express 机箱
ADLINK PXES‑2301 PXES‑2301 6 槽 PXI Express 机箱
产品概述与主要特性
PXES‑2301 为紧凑型 6 槽 PXI Express 机箱，符合 PXI‑5、cPCI Express 规范，1 个系统控制器槽 + 5 个混合外设槽，适配 CompactPCI、PXI‑1、CompactPCIe、PXIe 各类模块，面向测试测量场景。
核心特点
带宽：系统总带宽 8GB/s（4 链路 PCIe x4 Gen2），每个外设槽带宽最高 2GB/s；
散热：模块化可更换风扇，单槽散热能力最高 38.2W；支持ChassisWatch™智能机箱管理工具，自动调速风扇，监控温度、电压、风扇转速；
便携结构：侧置手提把手，净重 5.85 kg；25℃空载噪音 35.3dBA；
电源：工业级 320W 交流电源，属于低功耗 PXI 机箱；
时钟：提供 10 MHz PXI_CLK10、100 MHz PXIe_CLK100 系统参考时钟，用于多模块同步。
硬件规格参数
1. 电源
交流输入：100‑240VAC，50‑60Hz，最大 320W；
直流输出：12V/30A、5V/20A、5VAUX/3.5A、3.3V/20A、‑12V/0.8A，并规定纹波、负载调节指标。

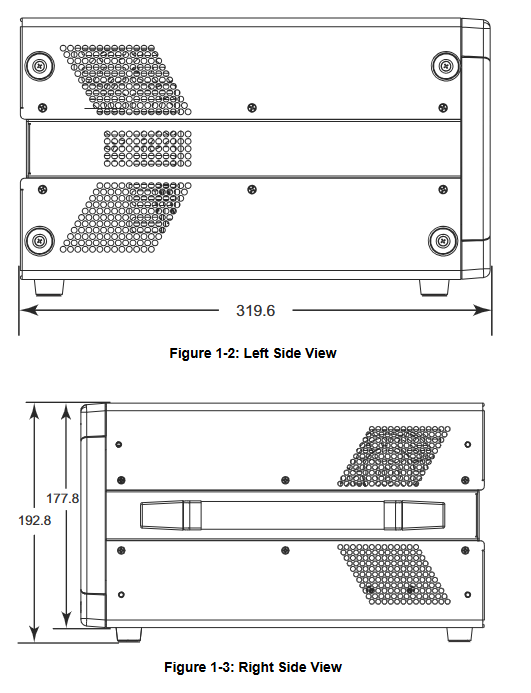

2. 物理参数
槽位：1 个 PXIe 系统槽（Slot1），5 个 PXIe 混合外设槽（Slot2‑6）；
尺寸：220.8 mm (宽) ×319.6 mm (深) ×177.8 mm (高)；
重量：5.85 kg（不含配件）。
3. 环境条件
工作温度：0~50℃；存储温度‑20~70℃；湿度 10‑80% RH（工作，无凝露）；
冲击振动：工作随机振动 0.21 Grms；非工作 2.46 Grms；
认证：FCC A 类、CE EN61326‑1、安全标准 EN61010‑1。
4. 背板总线
PCIe 交换架构，支持触发总线（8 路触发线）、Local Bus 局部总线；
提供 PXI_CLK10、PXIe_CLK100 参考时钟，实现模块间同步。
面板接口、指示灯与开关
前面板
A：电源按键，整机开关机；
B：机箱状态三色 LED（从左到右）
琥珀色 Temperature：常灭 = 温度正常；闪烁 = 温度超阈值（默认 70℃）；
绿色 Fan：常亮 = 风扇正常；闪烁 = 风扇转速低于阈值（默认 800RPM）；
蓝色 Power：常亮 = 供电正常；闪烁 = 电源轨电压异常。
后面板
C：风扇模式开关：HIGH风扇全速；AUTO根据机箱温度自动调速；
D：C13 交流电源输入口；
E：机箱接地柱，用于接地线缆连接。
硬件安装
1. 包装清单
PXES‑2301 机箱、电源线、未使用槽位填充挡板套件、快速入门指南。开箱检查有无运输损坏。

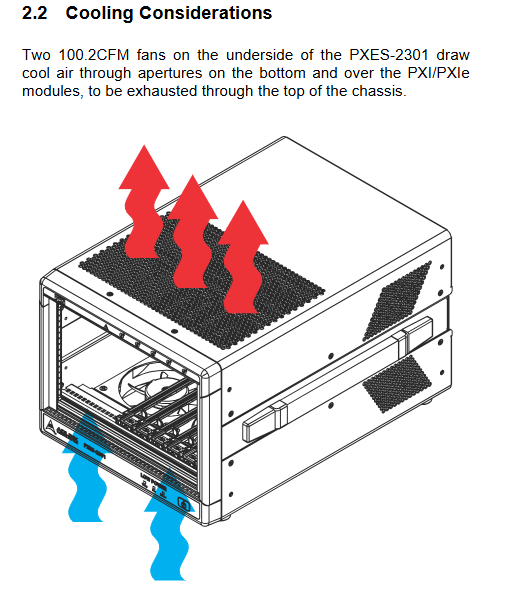

2. 散热注意事项
底部风扇从底部进风，顶部出风；电源从右侧进风，向后、左侧排风；
所有通风孔四周必须预留≥44.45 mm（1U）通风间隙；底部橡胶脚垫不能拆除，保证底部进风；
未使用槽位必须安装填充挡板，保证风道；禁止把手提把手朝下放置，阻碍散热。
3. 模块安装步骤
系统控制器（Slot1）：确认控制器 CPU、内存、存储装好；松开锁扣，沿导轨滑入槽位，扣紧锁扣，拧紧前面板固定螺丝；
外设模块（Slot2‑6）：选中空闲槽位，释放锁扣，滑入模块，扣合锁扣，锁紧面板螺丝；空余插槽务必装挡板。
4. 机架安装
选购 PXES‑2301 机架安装套件；拆卸右侧把手、左侧橡胶脚垫；M4 螺丝固定两侧支架，支架位置可调，实现机箱深度可调；使用外部螺钉固定到标准机柜。
5. 开机
该机箱为宽电压电源，无需电压切换；接好电源线，按下电源按键，蓝色电源 LED 点亮即可开机。
机箱监控功能
机箱通过系统槽 SMBus 总线实现监控，使用配套软件ADLINK ChassisWatch，需要安装 PXI 平台服务包，PXI 资源管理器必须激活。
软件主要功能模块：
连接控制 Connect Control：SMBus 总线连接、启停、释放；机箱状态日志记录，可设置采样周期、日志文件覆盖 / 追加；阈值配置文件保存、加载、恢复出厂默认；查看 MCU、背板、电源板固件版本。
机箱控制与告警阈值设置
目标温度 Target Temp：AUTO 模式下风扇转速根据机箱内部 3 个传感器最高温度调速；25℃风扇最低 30% 占空比，65℃风扇满速；
风扇模式：软件也可以切换 Auto/High 全速模式；
告警阈值：可配置各路 DC 电压、温度、风扇转速告警门限。
机箱状态 Chassis Status：实时读取各路电源电压、3 路机箱温度传感器 T1/T2/T3、两路风扇转速，显示正常 / 异常状态。
故障排除与维护
1. 开机故障排查
系统无法启动优先检查：控制器和外设模块是否完全插紧、线缆连接、模块兼容性、电源线；
若全部装好无法启动，全部拔出外设模块测试，再逐个插入定位故障模块。
2. 常见故障现象
表格
故障现象 排查要点
整机无法上电 确认电源线牢靠，插座有电
无视频输出 确认显示器正常，系统显示输出设置正确
电源 LED 闪烁 电源轨异常，联系经销商
风扇 LED 闪烁 风扇受阻或者风扇故障
温度 LED 闪烁 通风口不能堵塞，保证通风间隙；仍异常联系经销商
3. 维护操作
搬运：使用机身把手，整机重 5.85kg，注意避免砸伤；
清洁：断电后用干净布擦拭外壳，重点清理进风口灰尘；
电源：确认电源线完好，不要接过载插座；
维修：内部维修必须由授权技术人员操作；维修前断电拔电源线。
安全说明
仅限室内使用，工作海拔最高 2000 m，污染等级 PD2；
维护拆装前，务必关闭电源、拔掉电源线；拆卸机箱盖板必须断电；
远离液体、高温潮湿环境；通风口不能遮挡；电源插座要易于插拔；
内置锂电池，电池型号错误更换有爆炸风险；
设备出现电源线损坏、进水、跌落损坏等情况，交由授权服务商维修；
高温表面存在烫伤风险，冷却后再触碰。
