ADLINK PCIe‑U300 系列 USB3 Vision 图像采集主机卡
时间: 2026-08-20浏览次数：
ADLINK PCIe‑U300 系列 USB3 Vision 图像采集主机卡
ADLINK PCIe‑U300 系列 USB3 Vision 图像采集主机卡
产品型号与核心概述
型号 USB3.0 端口配置 带宽说明
PCIe‑U304 4 个挡板 Type‑A 口 4 个端口独立带宽，每口可达 5Gbps
PCIe‑U308 8 个挡板 Type‑A 口 4 组控制器，端口带宽共享
PCIe‑U312 8 个挡板口 + 4 个扩展口（外接子挡板） 12 路总端口，后 4 路为扩展端口
核心硬件
PCIe 总线：PCIe Gen2 x4（5GT/s），兼容 x4/x8/x16 插槽；
USB 控制器：4 片独立 Fresco FL1100 xHCI USB3.1 Gen1（USB3.0）控制器；
速率：SuperSpeed 5Gbps / HighSpeed480Mbps / FullSpeed12Mbps / LowSpeed1.5Mbps；
操作系统：Windows7、Windows10、Linux；Windows7 需要手动安装 KB3033929 补丁（KMDF v1.11）；
SDK：AVS‑SDK用于 USB 端口电源管理；FLUSB3.0 为 USB 控制器底层驱动；
多卡支持：一台主机可同时安装多张板卡，依靠 Card‑ID 拨码区分。
典型应用
机器视觉检测、工厂自动化、质量检测，适配 USB3 Vision 标准工业相机。
电气规格
USB 端口供电
端口电流上限
Port1‑8：最大1700mA ±7%；
Port9‑12（U312 扩展口）：最大1100mA ±7%；
输出 5V±5%。
总供电功率能力
供电来源 U304 U308 U312
仅 PCIe 插槽供电 最大 20W USB 输出 最大 20W USB 输出 最大 20W USB 输出
外加 4‑pin Molex 12V 辅助电源 最大 30W 最大 60W 最大 78W
当相机总功耗超过 20W，必须接 4‑pin 12V 辅助电源，否则会触发保护，损坏系统。辅助电源仅给 USB 设备供电，板卡本身仍由 PCIe 插槽供电。
保护机制
具备过压、过流、短路硬件保护；端口过载短路会自动切断该端口供电；故障后建议重启 PC 完成恢复；SDK 支持软件单独开关每一路 USB 端口 5V 电源，用于故障复位。
物理与环境

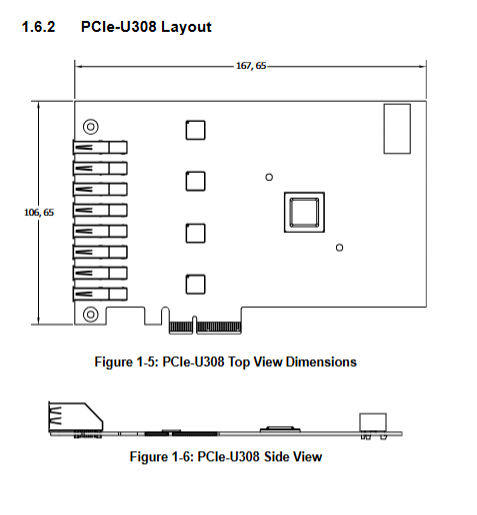

尺寸：167.65 mm ×111.15 mm 标准全高 PCIe 板卡；
工作温度：0~60℃；存储‑40~85℃；湿度 5‑90% 无凝露；
认证：CE/FCC Class‑A。

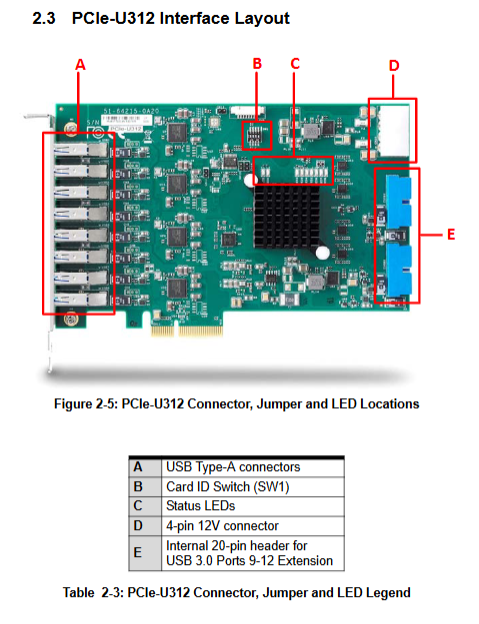

板卡连接器、拨码与 LED
USB Type‑A 接口
U304：挡板 4 口；U308：挡板 8 口；U312：挡板 8 口 + 板载 20pin 内部插座，接扩展子挡板引出 Port9‑12。
CN10：4‑pin Molex 12V 辅助电源接口
引脚：1:+12V，2:GND，3:GND，4:+5V；用于提升 USB 总输出功率。
SW1 Card‑ID 4 位 DIP 拨码开关
ON=1，OFF=0；取值 0‑15；出厂默认全部 ON 即 ID=15；多卡系统每张板卡 ID 必须唯一，软件通过 ID 识别不同板卡。
状态 LED 指示灯
LED 含义
LED1/3/4/5 对应 4 路 USB 控制器上游链路；常亮正常，熄灭异常
LED2/6/7/8 PCIe 交换芯片下行链路；常亮正常；闪烁代表带宽不足
LED9 熄灭正常；点亮代表 PCIe 交换芯片发生异常错误
硬件安装步骤
静电防护操作，计算机整机断电，打开机箱；
将板卡插入空闲 PCIe x4/x8/x16 插槽，拧紧挡板螺丝；
PCIe‑U312 特有：将 20pin 排线连接板载内部插座与扩展 USB 子挡板，把子挡板固定机箱空闲插槽；
如果 USB 相机总功耗＞20W，必须连接 4‑pin Molex 12V 辅助电源线；
USB 相机接入 Type‑A 端口；
合上机箱，开机；安装 AVS‑SDK 以及 FLUSB3.0 驱动；Windows7 务必安装 KB3033929 系统补丁。
注意：不要安装在物理宽度小于 13.25mm 的 PCIe 插槽，部分消费级主板短插槽无法适配。
软件要点
Windows7 依赖 KB3033929 补丁，否则驱动无法加载；Windows10/Linux 无需该补丁。
AVS‑SDK 提供 API，可软件独立开关每个 USB 端口的 5V 供电，用于故障恢复，不需要额外授权。
端口硬件保护触发切断电源后，硬件不会自动恢复，需要软件上电或者整机重启。
安全说明
拆装硬件必须断电；设备通风散热良好，散热器高温，避免直接触摸，防止烫伤。
总 USB 功耗超限时必须接辅助电源，不可仅靠 PCIe 插槽硬扛大负载。
不可自行拆解维修；内置锂电池，错误型号更换存在爆炸风险，废旧电池按当地规范回收。
系列型号对比简表
项目 PCIe‑U304 PCIe‑U308 PCIe‑U312
挡板 USB 口 4 路 8 路 8 路
扩展 USB 口 无 无 4 路（板载 20pin 排线）
端口独立带宽 4 口独立 5Gbps 4 组共享带宽 4 组共享带宽
Port1‑8 单口电流 1700mA 1700mA 1700mA
Port9‑12 电流 ‑ ‑ 1100mA
最大 USB 输出功率 (带 4pin 电源) 30W 60W 78W
和之前其它视觉板卡简要区分
板卡 接口标准 特点
PCIe‑CPL64V Camera Link 专用 Camera Link 相机，带编码器、隔离 IO
PCIe‑GIE74 / GIE74V GigE Vision 网口采集卡，PoE 给相机供电
PCIe‑U300 系列 USB3 Vision USB3.0 工业相机主机卡，板载可控 5V 供电
