ADLINK PCIe‑PXIe‑8565 PCIe‑to‑PXIe 远程扩展套件
时间: 2026-08-20浏览次数：
ADLINK PCIe‑PXIe‑8565 PCIe‑to‑PXIe 远程扩展套件
ADLINK PCIe‑PXIe‑8565 PCIe‑to‑PXIe 远程扩展套件
产品概述、型号与核心规格
整套套件三部分：主机适配器PCIe‑8560、远端控制器PXIe‑8565（3U PXIe 模块）、屏蔽外部 PCIe x1 线缆。
型号划分
型号 配置
PCIe‑PXIe‑8565/1M PCIe‑8560 + PXIe‑8565 + 1 米线缆
PCIe‑PXIe‑8565/3M PCIe‑8560 + PXIe‑8565 + 3 米线缆
PCIe‑PXIe‑8565/7M PCIe‑8560 + PXIe‑8565 + 7 米线缆
硬件规格
链路标准：PCIe Gen1 x1；单向带宽最大 250 MB/s。
传输距离：屏蔽铜缆最大 7m；连接器插拔寿命≤200 次，超过会信号劣化。
PCIe‑8560（主机端矮挡板板卡）
尺寸：87 mm × 69 mm（low‑profile 矮挡板）；
功耗：典型 4W，最大 8W；PCIe‑1.0a 规范。
PXIe‑8565（远端 3U PXIe 系统模块）
必须安装在 PXIe 机箱System Slot 系统槽，禁止外设槽；
遵循 PXI‑5 Rev2.0；自动识别机箱背板：支持 4‑link (x1×4)、2‑link (x1×2) 两种 PXIe 背板模式，无需人工配置；
功耗：12V 典型 0.85A；3.3V 典型 1.3A。
环境条件
工作温度：0~55℃；存储‑20~70℃；湿度 10‑90% RH 无凝露。
工作原理
主机 PCIe‑8560 内部 PLX 交换芯片，通过外部线缆连接远端 PXIe‑8565，远端芯片再输出 PXIe 背板总线；PXIe 机箱内全部模块对操作系统透明，如同插在本机 PC 内部。
软件需要安装ADLINK PXI Platform Services（包含 SMBus 控制器驱动与 PXI 软件框架），不是完全零驱动。
典型应用
电子制造测试、高密度 I/O 系统、工业自动化、军工航空、恶劣环境远程测试、图像采集测试系统。
硬件接口与 LED 指示灯
PCIe‑8560（主机板）
A：外部 PCIe‑x1 线缆接口；
B：PCIe 金手指，插入主机 PCIe 插槽；
C：STATUS 状态 LED：熄灭 = 无供电；常亮 = PCIe Gen1 链路建立成功。
PXIe‑8565（PXIe 机箱模块）
A：外部 PCIe‑x1 线缆接口；
B：PWR/PRSNT 电源检测 LED
熄灭：无电源；
橙色：上电，但未检测到主机 PCIe‑8560；
绿色：成功检测到主机适配器。
C：LINK 链路 LED（主机‑远端之间链路）
熄灭：无链路；
0.5Hz 闪烁：Gen1 链路正常激活。
硬件安装步骤
静电敏感器件，操作必须佩戴防静电手环，防静电工作台。

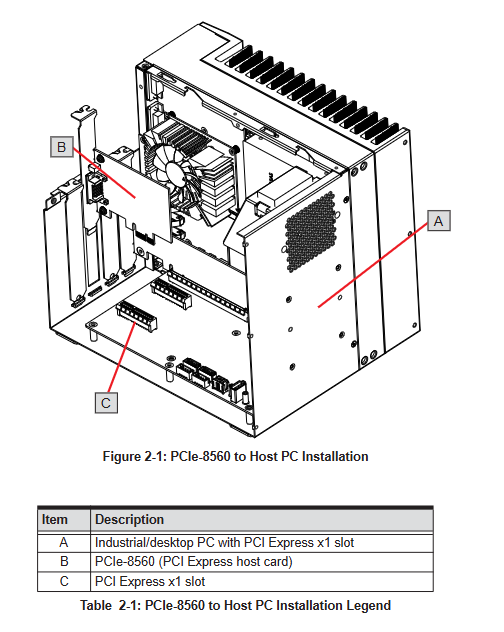

安装 PCIe‑8560（PC 主机）
主机断电；把 PCIe‑8560 插入 PC 任意 PCIe x1/x4/x8/x16 插槽，锁紧挡板螺丝，合上机箱。
安装 PXIe‑8565（PXIe 机箱）
PXIe 机箱断电；将模块插入PXIe 系统槽 System Slot；锁紧上下两颗模块固定螺丝。
连接外部线缆
线缆两端分别接 PCIe‑8560 和 PXIe‑8565；严禁带电热插拔线缆。线缆意外脱落，需要两台设备全部断电重启才能恢复。

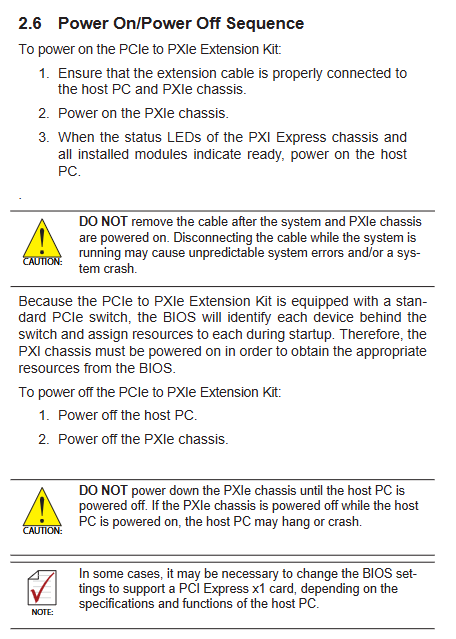

严格开关机时序（非常关键）
开机顺序：先上电 PXIe 机箱，等待机箱与模块指示灯就绪 → 再开启 PC 主机。
BIOS 自检阶段就要识别远端 PXIe 设备；如果先开 PC，BIOS 分配不到 PXIe 总线资源，设备识别失败。
关机顺序：先关闭主机 PC → 等待主机完全断电，再关闭 PXIe 机箱电源。
如果 PXIe 机箱在 PC 运行时断电，会直接造成主机蓝屏 / 挂起崩溃。
软件要求
需要安装 ADLINK PXI Platform Services，提供 SMBus 驱动和 PXI 软件框架；
套件不会完全免驱动，Windows 原生 PCIe 桥不能完整处理 PXIe 机箱 SMBus 管理。
故障排查（FAQ 重点）
占用 PCI 总线编号（核心坑点）
PXIe 机箱会消耗大量 PCI 总线号，受 PC 主板 BIOS 限制。
PXES‑2590 机箱 + 本套件：需要27 个 PCI 总线号
PXES‑2780 机箱 + 本套件：需要44 个 PCI 总线号
部分老主板 BIOS 开放的 PCI 总线数量不足，会出现：开机失败、设备管理器看不到部分 PXIe 模块。
排查工具：System Information Viewer (SIV) 读取系统可用 PCI 总线。
常见故障处理步骤
①确认线缆连接完好，检查两端 LED 指示灯状态；
②确认严格遵守开机顺序（先开机箱再开 PC）；
③确认主板 BIOS 开放足够 PCI 总线数量；更新主板 BIOS；
④尝试更换主机 PCIe 插槽；
⑤减少 PXIe 机箱内部模块数量，释放总线资源。
连接器注意：线缆接头插拔总次数不要超过 200 次，否则信号质量下降，传输出错。
安全说明
拆装硬件全部断电；禁止自行拆机维修；
设备通风良好，远离液体、高温高湿；
内置锂电池，错误型号更换存在爆炸风险，废旧电池按规范回收。
和老款 PCIe‑8560 / PXI‑8565 关键区分
项目 PCIe‑PXIe‑8565（本文档） 老款 PCIe‑8560+PXI‑8565
远端机箱类型 PXI‑Express(PXIe) 传统 PXI（并行 PCI 总线）
远端模块 PXIe‑8565（PXIe 系统槽） PXI‑8565（老式 PXI 系统槽）
总线 PCIe Gen1 x1→PXIe PCIe Gen1 x1→33MHz 32bit PCI
软件依赖 需要 PXI Platform Services 硬件桥，几乎无需额外驱动
两者硬件不可以混用，不能 PXI‑8565 插 PXIe 机箱，也不能 PXIe‑8565 插老式 PXI 机箱。
