ADLINK PCIe‑GIE74V 4 通道 GigE Vision 采集卡
时间: 2026-08-20浏览次数：
ADLINK PCIe‑GIE74V 4 通道 GigE Vision 采集卡
ADLINK PCIe‑GIE74V 4 通道 GigE Vision 采集卡
产品概述与核心规格
PCIe 总线：PCIe Gen2 x4（2.5GT/s），兼容 x4/x8/x16 物理插槽。
网口硬件：4 路独立千兆以太网，Intel I210 控制器；支持 Jumbo 巨型帧最大 9KB，链路聚合 Link Aggregation，硬件 IEEE1588‑PTP 时间戳同步；支持多卡同时在一台主机运行。

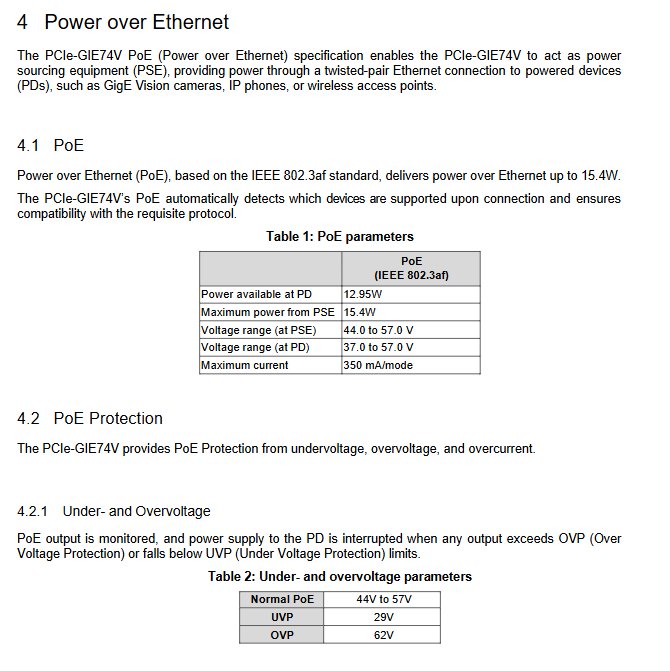

PoE 供电（IEEE 802.3af）
标准 PoE，每端口 PSE 最大输出 15.4W，相机端可用 12.95W；输出电压 44‑57V。
功率来源：
仅 PCIe 插槽供电：总 PoE 预算最大20W；
外接 4‑pin 12V 辅助电源接口：总 PoE 预算最大60W；
保护功能：过压 OVP (62V)、欠压 UVP (29V)、过流硬件保护。
重要区别：PCIe‑GIE74V 没有软件 PoE 功率管理功能，不能软件开关单口 PoE、不能读取各端口电压电流、没有端口优先级调度，对比老款 GIE74/GIE74‑PRO 做了删减。
物理尺寸：167.6 mm × 64.9 mm（高度比老 GIE74 矮，薄挡板高度，适配低矮机箱）。
环境条件
PoE 总功耗 32W：工作温度 0~55℃；
PoE 总功耗 60W：工作温度 0~50℃；
湿度 5‑90% RH 无凝露；存储‑40~85℃。
认证：CE/FCC Class‑B，RoHS 环保。
软件：Windows 系统，使用 Intel I210 驱动搭配 ADLINK GigE SDK；支持 C++、C#、VB.NET。
功能删减清单（对比上代 PCIe‑GIE74 PRO）
❌ 无 ToE（Trigger over Ethernet）网口触发；
❌ 无板载 4 路隔离外部 DI 触发输入；
❌ 无 SHA256 硬件许可 EEPROM 加密；
❌ 无软件 PoE 功率预算管理、端口优先级、单口 PoE 通断控制、电压电流读取。
硬件接口说明

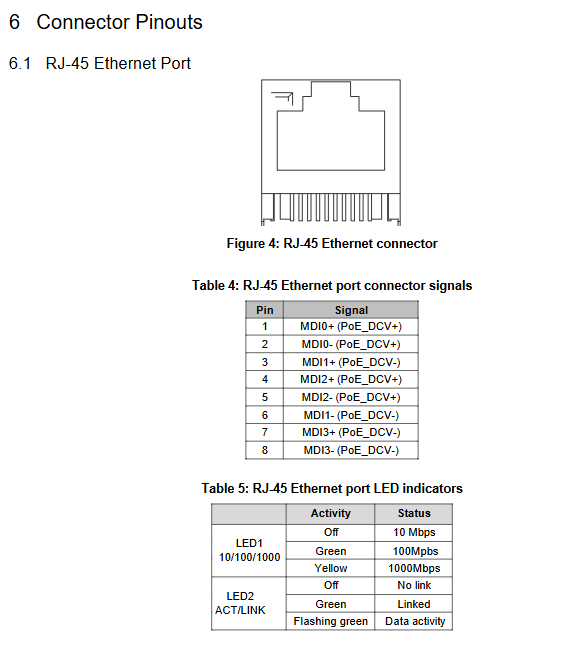

4×RJ‑45 千兆网口（A）
同时传输图像数据 + PoE 供电，兼容直连 / 交叉网线。
LED1：速率指示灯；LED2：链路 / 数据活动指示灯。
LED1：灭‑10Mbps；绿‑100Mbps；黄‑1000Mbps。
LED2：灭‑无链路；常绿‑链路接通；闪烁绿‑数据收发。
CN2：4‑pin 12V 辅助电源接口（B）
引脚：1‑GND，2‑GND，3‑+12V，4‑+12V。
作用：提升 PoE 总输出功率至 60W；仅给 PoE 相机供电，板卡自身供电依旧来自 PCIe 插槽，该接口不供给板卡主电路。
本产品没有 6‑pin 电源接口、没有外部触发 DI 插座、没有 Card‑ID 拨码开关、没有 PoE 硬件拨码 SW3，和上代 GIE7x 系列硬件布局不同。
硬件安装步骤
开箱检查：配件包含 PCIe‑GIE74V 板卡本体、快速入门指南，防静电操作。
计算机关机断电，打开机箱，将板卡插入空闲 PCIe x4/x8/x16 插槽，锁紧挡板螺丝。
如果 4 台相机同时使用 PoE 总功耗超过 20W，必须连接 4‑pin 外接 12V 辅助电源。
GigE 相机网线插入 RJ‑45 网口。
上电开机；安装Intel I210 官方网卡驱动 + ADLINK GigE 视觉 SDK。
不能直接使用 Windows 系统自带通用网卡驱动，必须安装板卡配套驱动包。
PoE 保护机制
过压 OVP：输出＞62V 自动切断 PoE 输出。
欠压 UVP：输出＜29V 切断 PoE 输出。
硬件过流保护：短路 / 过载直接关断端口供电。
注意：没有软件可配置的过温保护阈值，没有端口优先级；功率超预算不会软件自动降功率，超出额定总功率会触发硬件保护断电。
安全注意事项
拆装硬件必须整机断电；PoE 输出电压最高 57V，注意防触电。
PoE 功能仅限室内使用，禁止户外部署。
板卡运行散热器温度较高，避免直接触摸金属散热部件，防止烫伤。
设备禁止进水、高湿环境；不可自行拆解维修；锂电池更换错误有爆炸风险。
PCIe‑GIE74V 与上代 GIE74 / GIE74‑PRO 简明对比
项目 PCIe‑GIE74V (新款经济型) PCIe‑GIE74 PCIe‑GIE74‑PRO
网口数量 4 通道千兆 4 通道千兆 4 通道千兆
PoE 标准 802.3af（每口 15.4W） 802.3at（每口 30W） 802.3at（每口 30W）
辅助电源 4‑pin，最大 60W 4‑pin /6‑pin，最高 120W 4‑pin /6‑pin，最高 120W
软件 PoE 管理 ❌无 ✅有 ✅有
ToE 以太网触发 ❌无 ❌无 ✅有
外部隔离 DI 触发 ❌无 ❌无 ✅4 路 DI
硬件许可加密 ❌无 ❌无 ✅SHA256 EEPROM
板卡 ID 拨码 ❌无 ✅SW1 拨码 ✅SW1 拨码
板卡高度 64.9 mm 矮挡板 106.6 mm 标准高度 106.6 mm 标准高度
典型应用场景
经济型多 GigE 相机机器视觉检测，AOI，科研成像；适合不需要 ToE 网口同步触发、不需要外部硬件 DI 输入、不需要软件管理 PoE 功率的项目；对机箱空间有限，需要矮挡板半高板卡的设备。
