ADLINK PCIe‑GIE7x 系列 PCIe x4 接口 GigE Vision PoE + 千兆网图像采集卡
时间: 2026-08-20浏览次数：
ADLINK PCIe‑GIE7x 系列 PCIe x4 接口 GigE Vision PoE + 千兆网图像采集卡
ADLINK PCIe‑GIE7x 系列 PCIe x4 接口 GigE Vision PoE + 千兆网图像采集卡
产品型号区分
型号 网口通道 ToE (以太网触发) 许可管理
PCIe‑GIE72 2 路千兆 无 无
PCIe‑GIE72 PRO 2 路千兆 ✅支持 ✅支持
PCIe‑GIE74 4 路千兆 无 无
PCIe‑GIE74 PRO 4 路千兆 ✅支持 ✅支持
核心硬件规格与特性
总线：PCIe Gen2 x4（2.5GT/s），可插入 x4/x8/x16 插槽；网卡芯片 Intel I210。
以太网：独立千兆网口，每个端口带宽 1Gbps；支持巨型帧 Jumbo Frame 最大 9KB；端口聚合 Link Aggregation；硬件 IEEE1588‑PTP 精确时间同步。
PoE + 供电（IEEE 802.3at）
每个端口最大输出 30W；向下兼容 PoE (IEEE802.3af，最大 15.4W)；自动识别 PD 受电设备。
供电电压输出 50‑57V。
供电功率来源三档：
仅 PCIe 插槽供电：总 PoE 预算 20W；
4‑pin Molex 12V 外接：61.6W；
6‑pin Molex 12V 外接：61.6W；
PCIe‑GIE74 PRO 同时接 4pin+6pin，总 PoE 功率可达120W。

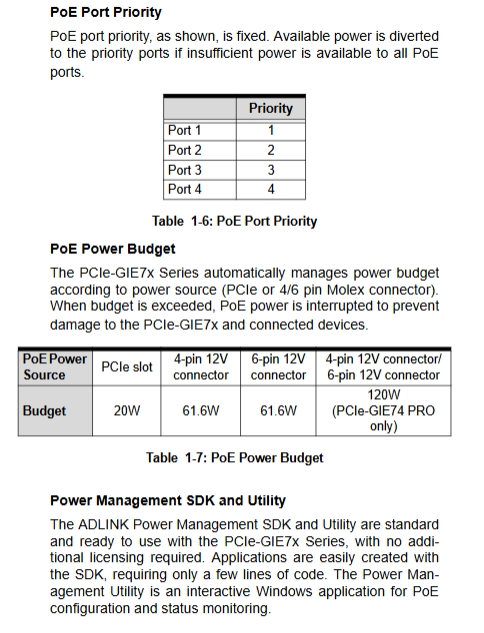

完善 PoE 保护机制
过压 OVP 62V、欠压 UVP 29V；过流保护（按 PoE 设备 Class 分级阈值切断）；过温保护 OTP（可配置高低温阈值，默认高温 130℃关断，低温 90℃恢复）。
端口固定优先级：Port1>Port2>Port3>Port4；总功率不足时优先保障高优先级端口供电，低优先级端口断电。
软件可单独开关每个端口 PoE，读取每路电压、电流、功耗、设备 Class 等级。
PRO 版本独有两大功能
ToE Trigger over Ethernet 以太网触发：遵循 GigE Vision Action Command 标准；外部隔离触发 DI 输入，板卡硬件生成广播网络数据包，通过网线直接触发一台或多台相机；单根网线同时实现图像数据、PoE 供电、触发信号，无需额外接线；硬件实现，触发延迟固定无抖动；支持分组触发。
硬件许可管理：板载 SHA256 安全 EEPROM，软件授权加密，不需要加密狗；软件厂商可做按功能授权，保护知识产权，防止盗版。
外部触发输入：4 路隔离 DI 触发输入；有板载板上插座 CN6，PRO 型号可选挡板 DB‑10 外接 IO 插座。
板卡 ID SW1：4 位 DIP 拨码，多卡系统设置 Card‑ID，取值 0‑15，出厂默认全部 ON=15。
PoE 硬件开关 SW3（两位拨码）
Bit1：PoE 硬件总开关；OFF = 启用 PoE（默认），ON = 全部 PoE 强制关闭；
Bit2：上电 PoE 初始状态；OFF 上电 PoE 打开（默认），ON 上电 PoE 全部关闭。

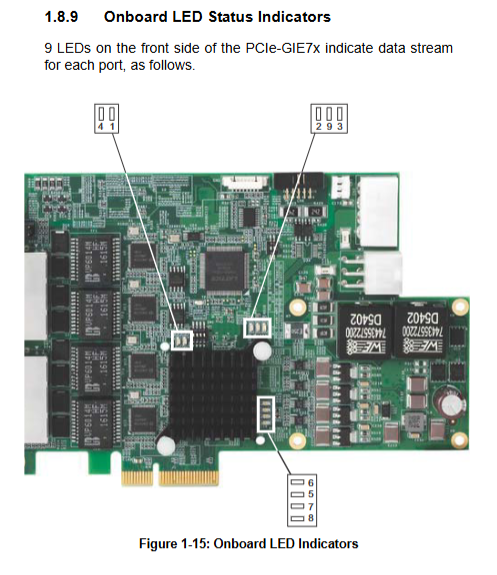

指示灯
RJ45 网口双色 LED：速率指示、链路 / 活动指示；
板卡黄色 PoE 状态 LED：对应 Port1‑4，点亮表示该端口 PoE 输出工作；
板卡 PCIe 链路状态 LED，用于判断 PCIe 链路 Gen1/Gen2 及故障状态。
环境与机械
尺寸：167.6 mm × 106.6 mm；
温度：PoE 总功率 20W/61.6W 工况：0‑70℃；满功率 120W（仅 GIE74‑PRO）：0‑40℃；存储‑40~85℃；
认证：CE/FCC Class‑B，RoHS。
软件系统：Windows7/8.1/10；支持 VC++、C#、VB.NET；Smart GigE SDK、PoE 电源管理工具。
接口说明
RJ‑45 千兆网口：传输图像，同时输出 PoE + 电源；支持自动识别交叉 / 直连网线。
CN3（4‑pin Molex 12V）：外部辅助 PoE 功率输入。
CN4（6‑pin Molex 12V）：外部辅助 PoE 功率输入，GIE74‑PRO 同时接 CN3+CN4 实现 120W 总功率。
CN6 板载 10pin 触发输入插座：4 路隔离 DI 触发输入，隔离公共端 COM_I。
PRO 选配件：挡板 DB‑10 IO 插座，引出 4 路隔离触发 DI。
重要：外接 Molex 电源只为 PoE 相机提供功率，不供给板卡本身；板卡主供电依然来自 PCIe 插槽。
PoE 电源管理
SDK/Utility 可以读取：总功率预算、已预留功率、剩余功率、实时消耗功率；每一路端口电压电流、PD 设备分类等级。
端口优先级固定 Port1 最高，Port4 最低；功率不够，自动切断低优先级端口。
过温阈值可软件自定义：高温关断 80‑130℃；恢复温度 70‑120℃。
支持读取板卡温度、MCU 固件版本。
PRO 版 ToE（Trigger over Ethernet）工作原理
外部隔离 DI 触发信号给到板卡；硬件检测边沿，发出 GigE Vision Action Command 广播报文。
相机需要预先配置匹配的：ActionDeviceKey、ActionGroupKey、ActionGroupMask。只有密钥匹配的相机才响应触发。
可触发事件：开始采集、停止采集、帧启动、传输启动、时间戳复位；具体行为取决于相机固件。
优势：触发延迟固定，无软件抖动；实现一根网线供电 + 图像 + 触发整套方案，减少现场布线。
硬件安装步骤
开箱检查配件：板卡本体 + 快速入门指南；注意防静电操作。
电脑断电，插入 PCIe x4/x8/x16 插槽，螺丝固定挡板。
如果需要大功率 PoE，接 4‑pin/6‑pin Molex 12V 外接电源。
网线连接 GigE Vision 相机到 RJ45 端口；需要外部触发时接 DI 触发线缆。
开机；系统安装 Intel I210 网卡驱动以及 ADLINK Smart GigE SDK。
注意：不能只用主板自带网口驱动，必须安装凌华配套 I210 驱动。
安全要点
拆装板卡务必断电；PoE 输出最高 57V 高压，注意防触电。
PoE 系统仅限室内使用，不可户外部署。
板卡工作散热温度较高，不要触摸金属散热器，防止烫伤。
不要自行拆解维修；锂电池更换错误存在爆炸风险。
典型应用
机器视觉检测设备、科研仪器、医疗成像设备；多 GigE 相机同步采集；适合需要 PoE 给相机供电，减少布线的视觉项目；PRO 版本适合多相机同步触发场景。
与前面几款采集卡简单区分
板卡 接口类型 核心定位
PCIe‑7256 /7432 数字 IO 纯开关量 IO 板卡，无图像采集
PCIe‑83xx EtherCAT 运动控制板卡，带少量本地 IO
PCIe‑8560/PXI‑8565 PCIe‑PXI 桥接 远程扩展 PXI 机箱，不做视觉
PCIe‑CPL64V Camera Link Camera Link 接口图像采集卡
PCIe‑GIE7x GigE Vision 千兆网 PoE + 工业相机采集卡
