ADLINK PCIe‑8560 + PXI‑8565 PCI‑Express 转 PXI 远程总线扩展套件
时间: 2026-08-20浏览次数：
ADLINK PCIe‑8560 + PXI‑8565 PCI‑Express 转 PXI 远程总线扩展套件
ADLINK PCIe‑8560 + PXI‑8565 PCI‑Express 转 PXI 远程总线扩展套件
产品概述
整套套件由两块板卡 + 专用屏蔽扩展线缆组成：
PCIe‑8560：主机端板卡，插入计算机 PCIe x1 插槽；
PXI‑8565：PXI 机箱端控制器，必须安装在 PXI 机箱的 System Slot 系统槽，不能插普通外设槽；
两者之间使用屏蔽双绞线电缆连接；最远传输距离可达7 米。
工作原理
PCIe‑8560 内置信号均衡器；PXI‑8565 内部是 PCIe‑to‑PCI 桥芯片；主机侧 PCIe x1（2.5Gbps 双向）通过外部线缆传输，远端转换成标准 32bit/33MHz PCI 总线给整个 PXI 机箱。
完全硬件透明，无需额外驱动；PXI 机箱里面所有模块对操作系统就如同直接插在本机主板 PCI 插槽上。
核心规格
项目 PCIe‑8560（主机端） PXI‑8565（PXI 机箱端）
总线标准 PCIe Base Spec 1.0a PCI‑to‑PCI Bridge Spec1.2，支持 3.3V/5V PCI
链路 PCIe x1，双向 2.5Gbps 输出 32‑bit/33MHz PCI 总线
功耗 3.3V，最大 210mA 3.3V，最大 720mA
工作温度 0~50℃；存储‑20~80℃；湿度 10‑90% 无凝露
线缆选项 ACL‑EXPRESS‑1（1m）、ACL‑EXPRESS‑3（3m，标配）、ACL‑EXPRESS‑7（7m）
主要特性
PCIe x1 接口，最远 7 米远程扩展 PXI 机箱；
对操作系统透明，不需要额外软件驱动；
兼容 3.3V、5V PCI 设备；32bit/33MHz 完整 PCI 带宽；
板载信号均衡器、输出摆幅、去加重跳针，用于长距离线缆信号质量调节；
PXI‑8565 支持扩频时钟（Spread Spectrum Clock）降低 EMI 电磁辐射。
典型应用
电子制造测试、高密度 I/O 系统、工业自动化、军工航空测试、恶劣环境远程测试、图像采集系统。
包装清单
PCIe‑8560 主机板
PXI‑8565 PXI 系统槽控制器板
ACL‑EXPRESS‑3（3 米扩展线缆）
用户手册
硬件安装与上电顺序
静电敏感器件，全程防静电手环、防静电工作台。
2.1 安装 PCIe‑8560（主机电脑）
关闭主机，断开电源；
将 PCIe‑8560 插入主机任意 PCIe x1 插槽，挡板螺丝锁紧；
合上机箱。
2.2 安装 PXI‑8565（PXI 机箱）
PXI 机箱断电状态；
将 PXI‑8565 插入PXI 系统槽 System Slot（禁止普通外设插槽）；锁紧上下固定螺丝。
2.3 线缆连接

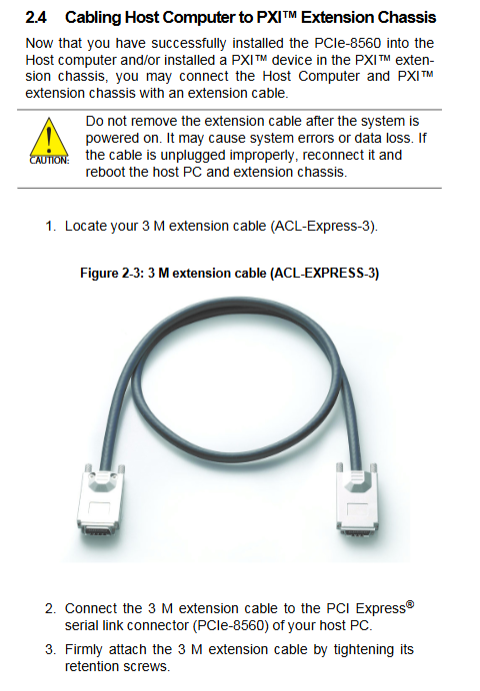

线缆两端分别接 PCIe‑8560 的 CN1 和 PXI‑8565 的 CN1 接口，拧紧接头固定螺丝；
严禁设备带电热插拔线缆；带电拔插会系统崩溃、数据损坏；意外拔掉后需要整机重启两台设备。
2.4 严格的开关机时序（非常关键）
开机顺序：先开 PXI 远程机箱电源 → 再启动主机 PC
BIOS 开机自检阶段就需要识别桥后面的 PXI 设备；如果先开 PC，BIOS 识别不到远端 PXI 模块，资源分配失败。
关机顺序：先关闭主机 PC → 再关闭 PXI 机箱电源
如果主机还运行就直接关掉 PXI 机箱，会造成主机死机挂起。
2.5 LED 状态指示灯
PCIe‑8560 与 PXI‑8565 都有 D1 链路状态 LED；
LED 点亮条件：线缆可靠连接 + PXI 机箱上电 + 主机进入 POST 开机自检阶段。
板卡硬件跳线设置
PCIe‑8560（主机板）
CN1：外部线缆接口；D1：链路状态 LED

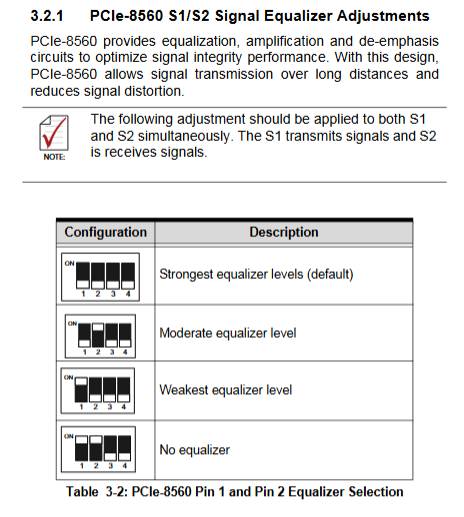

S1、S2：信号均衡器跳针，S1 发送、S2 接收，两者必须同步设置；可四档：最强、中等、弱、关闭均衡；出厂默认最强；长距离传输可按需调整改善信号。
Pin3：输出信号摆幅控制；Pin4：输出去加重（De‑Emphasis）控制；出厂高电平默认。
PXI‑8565（PXI 机箱端）
CN1：外部线缆接口；D1 链路状态 LED
J1：扩频时钟控制跳针；默认开启，降低 EMI 电磁干扰；可关闭。
故障排查 FAQ
最大扩展距离？
最大 7 米，提供 1/3/7 米三种专用线缆，必须使用套件配套线缆，普通 PCIe 线缆不可用。
需要额外驱动吗？
不需要，属于标准 PCIe‑PCI 桥，Windows 原生自带支持。
一台主机可以带几个扩展机箱？
一条 PCIe 链路只能接1 个远程 PXI 机箱；想要多机箱，主机需要多个空闲 PCIe 插槽，每个插槽插一片 PCIe‑8560 分别对应一套远端机箱。理论 PCI 规范最多 255 段 PCI 总线，但会受 PC 主板 BIOS / 芯片组限制。
兼容性问题来源？
问题大多来自 BIOS 对多段 PCI 总线资源分配不完善。建议使用 Intel 945、965 及更新芯片组主板。
兼容性问题处理手段
更新主板 BIOS 到最新版本；
禁用主机板载闲置设备释放 IO 资源；
更换主机上不同 PCIe 插槽；
扩展机箱中模块逐个插入、逐次开机定位故障模块。
安全说明
拆装硬件必须断电；设备禁止液体、高温高湿；非授权人员禁止拆开维修；锂电池更换错误有爆炸风险。
