ADLINK PCIe‑7432 总线工业隔离数字 I/O 板卡
时间: 2026-08-20浏览次数：
ADLINK PCIe‑7432 总线工业隔离数字 I/O 板卡
ADLINK PCIe‑7432 总线工业隔离数字 I/O 板卡
产品概述与核心特性
1.1 主要功能特点
总线：PCI Express x1，即插即用；
32 路光耦隔离 DI、32 路光耦隔离 DO，通道‑系统隔离电压2500Vrms；
DI 通道非极性，支持源型 / 漏型接线，最高 24V AC/DC 输入；仅 DI0、DI1 支持中断；
DO 为达林顿晶体管集电极开路（灌电流输出）；单通道最大灌电流 500mA@24V；全部通道同时导通总电流上限 120mA@24V；输出电压范围 5~35VDC；
板载隔离 + 5V 电源，最大输出 200mA@40℃；
输出接感性负载（继电器、线圈），外接电源 VDD 引脚配合飞轮二极管回路，抑制关断反向高压，保护输出晶体管。
1.2 应用场景
工业与实验室自动化、看门狗 WDT、事件计数、频率计数 / 脉冲发生、低电平脉冲生成、延时控制。

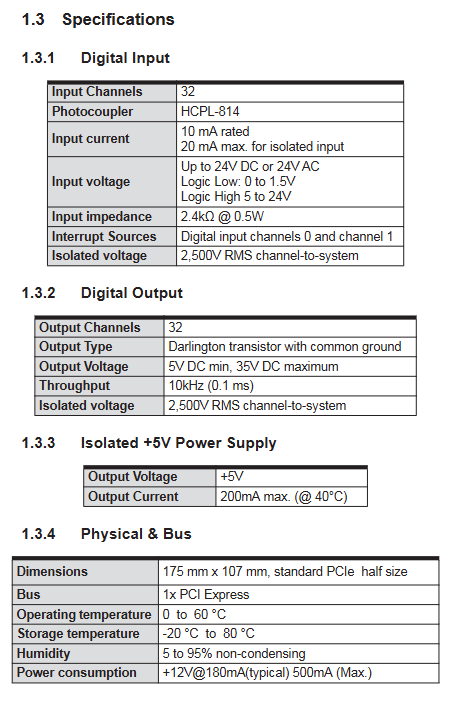

1.3 电气规格
隔离数字输入 DI（32 通道）
光耦型号 HCPL‑814；额定输入电流 10mA，最大 20mA；
输入电压：最高 24V AC/DC；逻辑低 0‑1.5V；逻辑高 5‑24V；输入阻抗 2.4kΩ；
中断源仅 DI0、DI1；隔离 2500Vrms。
隔离数字输出 DO（32 通道）
输出器件：达林顿晶体管，共地、灌电流型；
输出电压 5~35VDC；响应吞吐速率 10kHz（0.1ms）；隔离 2500Vrms；
电流限制：单路 500mA@24V；全部通道同时打开总电流 120mA@24V。
物理与环境
尺寸：175 mm ×107 mm，PCIe 半长板卡；
功耗典型 + 12V@180mA，最大 500mA；
工作温度 0~60℃；存储‑20~80℃；湿度 5‑95% 无凝露。
1.4 软件支持
PCIS‑DASK：32/64 位内核驱动 + SDK，适配 Windows7/8.1，提供 DLL，支持 LabVIEW；
提供 DOS 下 C/C++ 库，Windows 支持 C/C++、Visual Basic；
使用前必须先安装驱动软件，再安装硬件板卡。
硬件接口与接线
2.1 CN1 100‑pin SCSI 连接器
CN1 是板卡唯一外部接口，引脚包含：
IDI0‑IDI31：32 路隔离数字输入；
COM1‑COM4：DI 输入公共端，支持接 GND（源型输入）或者接 VDD（漏型输入）；
IDO0‑IDO31：32 路隔离数字输出；
VDD1~VDD4：外部负载电源输入引脚；IGND 隔离地；
V50：板载隔离 + 5V 输出。
2.2 DI 接线模式
输入支持两种接法：
源型输入：COM 公共端接 GND，外部信号输出电流流入 DI 通道；
漏型输入：COM 公共端接正电源 VDD，DI 通道向外吸入电流。
输入内部双向二极管保护，无极性要求。
2.3 DO 接线重点
输出为灌电流（sink）：输出 ON 时，电流从外部负载流入板卡 DO 引脚；OFF 无电流；
感性负载（线圈、继电器）必须把外部电源接到 VDD 引脚，IGND 接负载地，利用飞轮二极管泄放反向感应电压，防止晶体管击穿损坏。
硬件安装流程
拆包核对：包装包含 PCIe‑7432 板卡、快速入门指南；注意防静电操作，佩戴接地手环，使用防静电袋；
PC 端先安装驱动程序；
关闭计算机，拔掉电源线，打开机箱；
将板卡金手指对准 PCIe x1 插槽按压到位，挡板螺丝固定；
复原机箱盖板，上电开机。
PCIe 即插即用，I/O 基地址、IRQ 中断号全部由 BIOS / 系统自动分配，无硬件跳线。若系统启动异常，排查 BIOS 中断资源冲突。
寄存器定义（底层 IO 编程）
寄存器全部为32 位宽度，只能使用 32 位 I/O 指令访问，禁止 8 位、16 位读写。
偏移地址 写操作 读操作
BASE + 0x00 隔离 DO 输出寄存器 隔离 DI 输入寄存器
BASE + 0x40 清除中断 IRQ —
4.1 隔离数字输入寄存器（只读 BASE+0~BASE+3）
4 个连续 32 位 I/O 地址，每 bit 对应一路 IDI 通道：
BASE+0 → IDI0‑IDI7
BASE+1 → IDI8‑IDI15
BASE+2 → IDI16‑IDI23
BASE+3 → IDI24‑IDI31
bit=1 代表输入高电平，bit=0 代表输入低电平。
4.2 隔离数字输出寄存器（只写 BASE+0~BASE+3）
4 个连续 32 位 I/O 地址，每 bit 对应一路 IDO 通道：
BASE+0 → IDO0‑IDI7
BASE+1 → IDO8‑IDI15
BASE+2 → IDO16‑IDI23
BASE+3 → IDO24‑IDI31
bit=1 输出导通，bit=0 输出关闭。
4.3 中断说明
仅 DI0（INT1）、DI1（INT2）两路可配置中断；支持单独开启或者两路同时开启；没有 COS 状态变化检测。
BASE+0x40 写操作用于清除中断请求标志位。

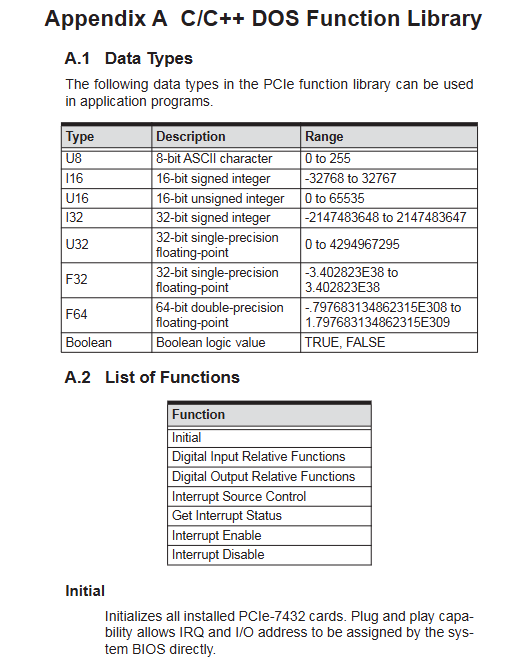

附录 A DOS / Windows 函数库 API
A.1 基础数据类型
U8、I16、U16、I32、U32、F32、F64、Boolean。
A.2 主要 API 函数
函数 功能说明
_7432_Initial(DOS) / W_7432_Initial(Win) 初始化板卡，扫描识别系统 PCIe‑7432，获取板卡数量、基地址、中断号；必须最先调用
_7432_DI / W_7432_DI 读取全部 32 路隔离 DI，返回 U32 数值
_7432_DO / W_7432_DO 输出 32bit 数据，控制全部 DO 通道
_7432_Set_INT_Control / W_7432_Set_INT_Control 中断源控制，开启 / 关闭 INT1 (DI0)、INT2 (DI1)
_7432_Get_IRQ_Status / W_7432_Get_IRQ_Status 读取中断状态，判断是 DI0 还是 DI1 产生中断
W_7432_INT_Enable(Windows) 使能中断，绑定 Windows 事件句柄
W_7432_INT_Disable(Windows) 关闭中断（仅 Win95 驱动）
返回错误码：ERR_NoError正常；ERR_BoardNoInit板卡未初始化；ERR_PCIBiosNotExist无 PCI BIOS。
