ADLINK PCIe‑7256 工业数字 I/O 板卡
时间: 2026-08-20浏览次数：
ADLINK PCIe‑7256 工业数字 I/O 板卡
ADLINK PCIe‑7256 工业数字 I/O 板卡
产品概述与特性
1.1 核心特性
总线：PCI Express x1，即插即用；
16 路锁存继电器输出（Form‑C/DPDT），断电可保持输出状态；板载 LED 指示继电器状态；
16 路非极性光耦隔离数字输入；跳线可选 AC 滤波 / 无滤波（直流）输入模式；支持干接点输入；隔离电压 2500Vrms（通道对系统）；
支持COS（状态变化 Change‑of‑State）中断，DI0、DI1 还可单独配置上升沿中断；
板卡 ID 拨码 S1，多卡同时在一台主机时区分不同板卡；
68‑pin SCSI 接口 CN1 引出全部 I/O；支持外接 LED（JP3/JP4）；
自带隔离 + 5V 电源，最大输出 170mA@40℃。
1.2 典型应用
工业开关量控制、外部大功率继电器驱动、信号切换、实验室自动化、限位开关监测、触点状态检测。
1.3 关键电气规格
数字隔离输入 DI
通道：16 路；额定输入电流 10mA，最大 50mA；支持最高 24V AC/DC；
隔离：2500Vrms 通道‑系统隔离；JP1 控制 DI0‑7、JP2 控制 DI8‑15，跳线选择 AC 滤波 / DC（默认 DC 无滤波）。
锁存继电器输出 DO
16 路 DPDT Form‑C；触点规格：125V AC/0.5A，30V DC/1A；
吸合 / 释放时间均 3ms；接触电阻 60mΩ；绝缘电阻≥1000MΩ@500VDC。
物理与环境
尺寸：175 mm ×107 mm，PCIe 半长卡；工作温度 0~60℃；存储‑20~80℃；湿度 5‑95% 无凝露。
1.4 软件支持
PCIS‑DASK：32/64 位内核驱动 + SDK，支持 Windows7/8.1；提供 DLL，兼容 LabVIEW；
DOS 环境提供 C/C++ 函数库；安装板卡前必须先安装驱动程序。
板卡硬件布局、接插件与跳线
2.1 PCB 板上组件
标识 名称 功能
A JP4 外部 LED 连接器
B JP3 外部 LED 连接器
C S1 Board‑ID 4 位 DIP 拨码开关
D JP2 DI8‑15 AC/DC 滤波跳线
E JP1 DI0‑7 AC/DC 滤波跳线

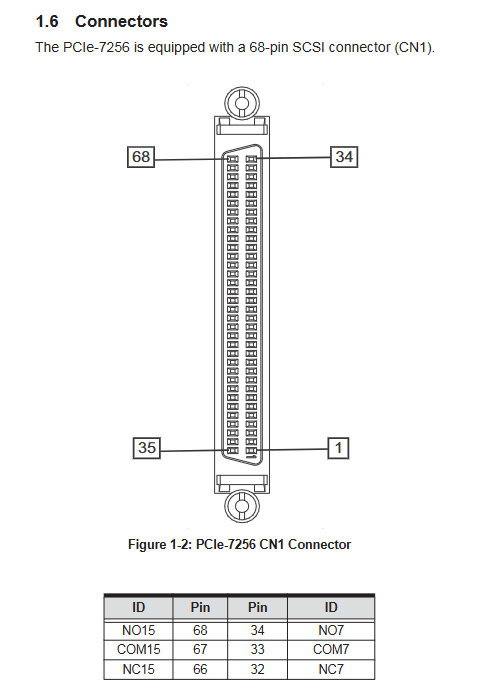

F CN1 68 针 SCSI I/O 接口
2.2 CN1 68 针 SCSI 连接器
包含：
继电器每一路：NO（常开）、COM（公共端）、NC（常闭）；
DI0~DI15 隔离数字输入；DICOM1、DICOM2 为 DI 公共端；
ISO5V 隔离 5V 输出、ISOGND 隔离地。
2.3 跳线 JP1/JP2 输入模式设置
JP1 对应 DI0‑DI7；JP2 对应 DI8‑DI15；
出厂默认：DC（非 AC 滤波，适合直流信号）；跳线切换至 AC 位置启用 RC 交流滤波，适配交流输入信号。
2.4 Board ID（S1 DIP 拨码）
4 位拨码开关，1=ON，0=OFF；ID 取值 0‑15。多卡系统下软件依靠 BoardID 区分板卡，避免访问冲突。
2.5 外部 LED（JP3/JP4）
可外接 16 路 LED，用于机箱面板显示继电器状态；
板卡内置 330Ω 限流电阻，LED 正向压降 Vf 必须小于 2V；注意 LED 极性。
硬件安装步骤
拆包检查：配件包含 PCIe‑7256 板卡、快速入门指南；注意防静电，使用防静电袋、防静电手环；
先安装驱动软件，再物理插卡；
关闭主机电源、拔掉电源线，打开机箱；
将板卡金手指对准 PCIe x1 插槽按压到位，螺丝固定挡板；
装回机箱，上电开机。
PCIe 即插即用：基地址、IRQ 中断号由 BIOS / 系统自动分配，无需跳线设置。若系统启动异常，排查 BIOS 中断资源冲突。
寄存器定义（底层 IO 编程）
所有寄存器均16 位宽度，只允许 16 位 IO 指令访问，偏移相对于基地址 BASE：
偏移 写功能 读功能
0x00 继电器输出 CH0‑CH7 —
0x02 继电器输出 CH8‑CH15 继电器回读 CH0‑CH15 状态
0x04 — 隔离 DI 输入 CH0‑CH15
0x06 COS 设置寄存器 COS 锁存寄存器
0x08 中断控制寄存器 中断状态寄存器
4.1 继电器输出控制寄存器
锁存继电器每个通道占用 2bit：
DOx_S（置位）、DOx_R（复位）；
(1,0) → SET，NO 接通 COM；
(0,1) → RESET，NC 接通 COM；
⚠️禁止写(1,1)，继电器状态不可预测。
读回寄存器：bit=1 表示继电器 SET；bit=0 表示 RESET。
4.2 隔离数字输入寄存器（BASE+0x04 读）
bit x 对应 DIx；1 = 输入高电平；0 = 输入低电平。

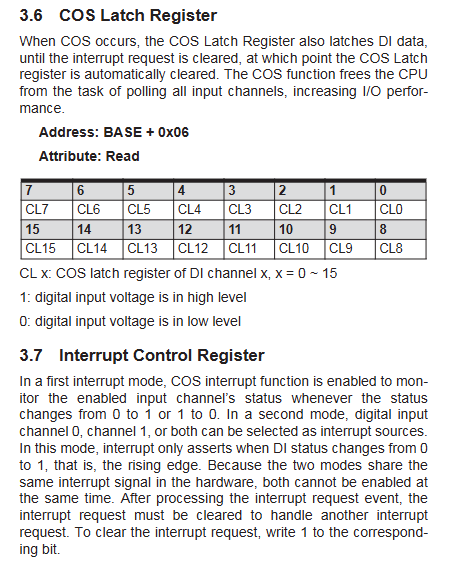

4.3 COS 状态变化中断
COS 设置寄存器 (0x06 写)：bit 置 1，对应 DI 通道开启状态变化中断（上升沿 / 下降沿均触发）；
COS 锁存寄存器 (0x06 读)：发生状态跳变时锁存 DI 电平，清除中断后硬件自动清零，免除 CPU 轮询。
4.4 中断控制寄存器（BASE+0x08 写）
支持两套互斥中断模式，不可同时开启：
模式 1 COS 中断：任意开启的 DI 通道电平变化就触发中断；
模式 2 DI0/DI1 中断：仅支持上升沿触发，可选择 DI0、DI1 单路或两路。
寄存器位定义：
bit0：COS_CLR（写 1 清除 COS 中断）
bit1：CH0_CLR（写 1 清除 DI0 中断）
bit2：CH1_CLR（写 1 清除 DI1 中断）
bit8：COS_Int_EN 使能 COS 中断
bit9：CH0_Int_EN 使能 DI0 上升沿中断
bit10：CH1_Int_EN 使能 DI1 上升沿中断
4.5 中断状态寄存器（BASE+0x08 读）
bit0=COS 中断状态；bit1=DI0 中断状态；bit2=DI1 中断状态；同时回读中断使能配置位。
禁止同时打开 COS Int_EN 和 CH0/CH1 Int_EN，属于非法配置。
附录 A DOS 下 C/C++ 库函数
提供一套 DOS 环境驱动库，主要 API：
_7256_Initial：初始化，扫描系统 PCIe‑7256 板卡，获取基地址、中断，必须最先调用；
_7256_DO：输出，控制锁存继电器 SET/RESET；
_7256_DO_Read_Back：读取继电器当前状态；
_7256_DI：读取全部 16 路 DI 输入；
_7256_COS_Channel：配置哪些 DI 通道启用 COS 状态变化检测；
_7256_COS_Latch：读取 COS 锁存得到的 DI 数据；
_7256_INT_Control：设置中断模式（COS / DI0 / DI1）；
_7256_GET_IRQ_Status：读取中断状态；
_7256_CLR_IRQ：清除中断请求标志。
数据类型：U8、I16、U16、I32、U32、F32、F64、Boolean。
