ADLINK PCIe‑10GPoE 双通道 PCIe Gen3 PoE+ 10GigE Vision 图像采集卡
时间: 2026-08-19浏览次数：
ADLINK PCIe‑10GPoE 双通道 PCIe Gen3 PoE+ 10GigE Vision 图像采集卡
ADLINK PCIe‑10GPoE 双通道 PCIe Gen3 PoE+ 10GigE Vision 图像采集卡

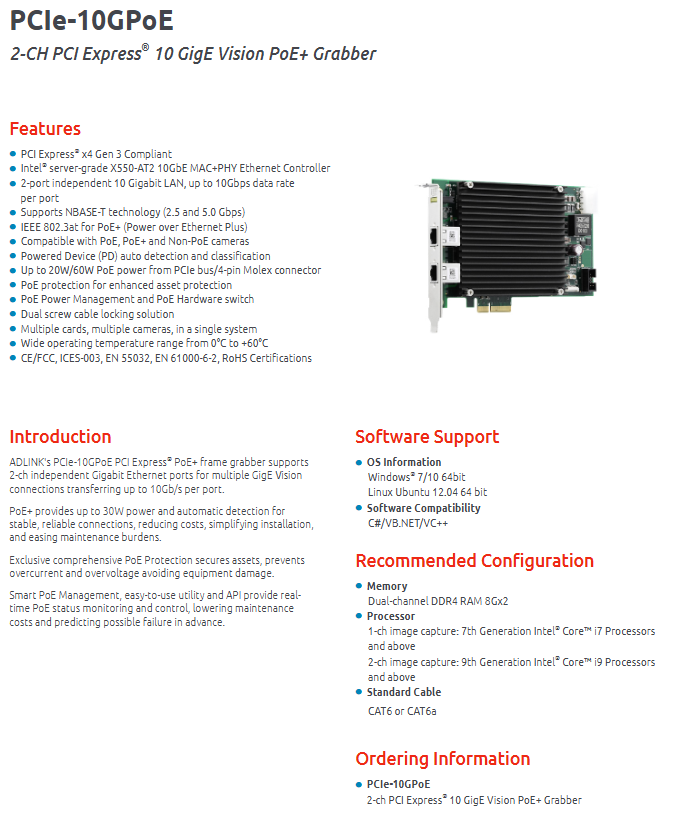

产品简介
该采集卡提供 2 路相互独立的万兆以太网口，每端口带宽最高 10Gbps；支持 IEEE802.3at PoE + 以太网供电，可直接给 PoE/PoE + 工业相机供电，无需额外电源适配器。内置过流、过压保护；配套工具与 API 实现供电状态监控与开关控制，简化机器视觉系统布线，降低运维成本，支持多卡扩展连接大量相机。
主要硬件特性
总线规格：PCI‑Express x4 Gen3，占用 1 个 PCIe 插槽。
以太网控制器：采用服务器级 Intel X550‑AT2 MAC+PHY 万兆以太网芯片。
网口能力
2 路独立 RJ45 网口，带双螺丝锁紧结构，防止现场线缆松脱；
速率：10G、5G、2.5G（NBASE‑T）、1G、100M；不支持 10M 速率。
PoE + 供电（IEEE 802.3at）
自动检测、分类受电设备 PD；兼容 PoE、PoE+、非 PoE 相机；
供电功率：仅靠 PCIe 插槽供电最大输出 20W；外接 4‑pin Molex 供电时总 PoE 功率最高可达 60W；
具备 PoE 硬件开关、可编程供电管理、过流 / 过压硬件保护，保护相机与板卡。
网络高级功能：巨帧 (Jumbo frame)、链路聚合、硬件 IEEE1588 PTP 精确时间同步。
系统扩展：一台主机可安装多张板卡，接入多台工业相机。
环境与认证
工作温度：0℃ ~ +60℃，湿度 5%‑90% 无凝露；
认证：CE/FCC、ICES‑003、EN55032、EN61000‑6‑2、RoHS。

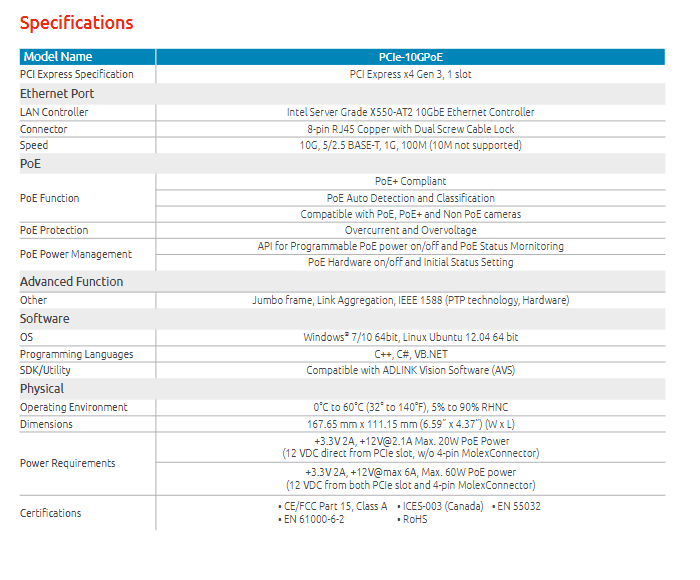

关键技术规格
项目 参数
总线 PCI Express x4 Gen3
以太网控制器 Intel X550‑AT2
连接器 8 芯 RJ45，双螺丝锁扣
网口速率 10G/5G/2.5G/1G/100M（10M 不支持）
PoE 标准 IEEE802.3at PoE+，支持 PD 自动识别；过流过压保护；硬件开关
高级网络 Jumbo 帧、链路聚合、硬件 PTP IEEE1588
物理尺寸 167.65 mm × 111.15 mm
功耗供电 PCIe 插槽：+3.3V 2A，+12V 2.1A，PoE 最大 20W；
PCIe+4‑pin Molex：+3.3V 2A，+12V 最大 6A，PoE 最大 60W
操作系统 Windows7/10 64 位、Linux Ubuntu12.04 64 位
开发语言 VC++、C#、VB.NET；兼容凌华 AVS 视觉软件 SDK
软件支持
操作系统：Windows®7/10 64bit、Linux Ubuntu12.04 64bit。
开发接口：支持 C++、C#、VB.NET；兼容凌华 AVS（ADLINK Vision Software）视觉 SDK。
PoE 管理能力：API 可控制 PoE 供电通断，读取实时供电状态；具备硬件 PoE 开关，支持上电初始状态配置，提前预判故障。
推荐硬件配置
用途 配置建议
内存 双通道 DDR4，8G×2
单通道图像采集 第 7 代 Intel i7 处理器及以上
双通道图像采集 第 9 代 Intel i9 处理器及以上
网线 CAT6 / CAT6a 网线
订货信息
PCIe‑10GPoE：2 通道 PCI‑Express 10GigE Vision PoE + 图像采集卡。
补充要点
供电注意：若相机总功耗大于 20W，必须外接 4‑pin Molex 电源接口，否则 PoE 功率不足。
PTP 为硬件时间戳，适合多相机同步触发场景。
