ADLINK PCI‑725X 系列继电器输出与隔离数字输入板卡
时间: 2026-08-18浏览次数：
ADLINK PCI‑725X 系列继电器输出与隔离数字输入板卡
ADLINK PCI‑725X 系列继电器输出与隔离数字输入板卡
产品型号与硬件特性
型号区分
型号 继电器 隔离 DI 备注
PCI‑7250 8 路（R0‑R3 Form‑C 转换；R4‑R7 Form‑A 常开） 8 路 DI 主卡，板载继电器状态 LED 指示灯，DB‑37 接口
PCI‑7251 8 路 8 路 DI 扩展子板，1 张主卡最多挂 3 片 7251，最大 32 路继电器 + 32 路 DI
cPCI‑7252 8 路全部 Form‑C 16 路 DI CompactPCI 工控机背板，50‑pin 接口
LPCI‑7250 8 路全部 Form‑C 8 路 DI 低轮廓短 PCI 板卡
LPCIe‑7250 8 路全部 Form‑C 8 路 DI PCI‑Express x1 总线
Form‑C：COM、NO、NC（公共、常开、常闭）；Form‑A：只有 COM、NO，上电默认断开。
核心硬件规格
隔离数字输入 DI
光耦芯片：PCI‑7250/7251/cPCI‑7252 使用 PC‑814；LPCI/LPCIe‑7250 使用 PC3H4；
隔离耐压：PCI‑7250/51/cPCI‑7252 为5000Vrms；LPCI/LPCIe‑7250 为2500Vrms；
输入支持 AC/DC 信号：5‑24VAC/DC；逻辑低 0‑1.5V，逻辑高 5‑24V；额定输入电流 10mA，最大 60mA；输入阻抗 2.2kΩ；
JP1‑JP8 跳线：每通道独立选择DC 无滤波（默认） / AC 交流滤波输入；差分非极性输入，不分正负。
继电器输出
触点规格：阻性负载 120VAC@0.5A；24VDC@1A；60VDC@0.3A；感性负载必须降额；
机械寿命：1A@30VDC 条件大于 5×10⁵次；
上电全部继电器线圈失电：Form‑C 的 COM‑NC 接通，Form‑A 全部断开；
支持回读继电器实际状态，不是只回写寄存器值。
电气与环境
工作温度：0‑60℃；存储‑20‑80℃；
功耗（继电器全部断开状态）：PCI‑7250 +5V@140mA；LPCIe‑7250 +3.3V@280mA、+12V@180mA。
接口
PCI‑7250/7251：DB‑37 D‑Sub；
cPCI‑7252、LPCI‑7250、LPCIe‑7250：50‑pin SCSI‑II 连接器。
装箱、硬件安装与跳线

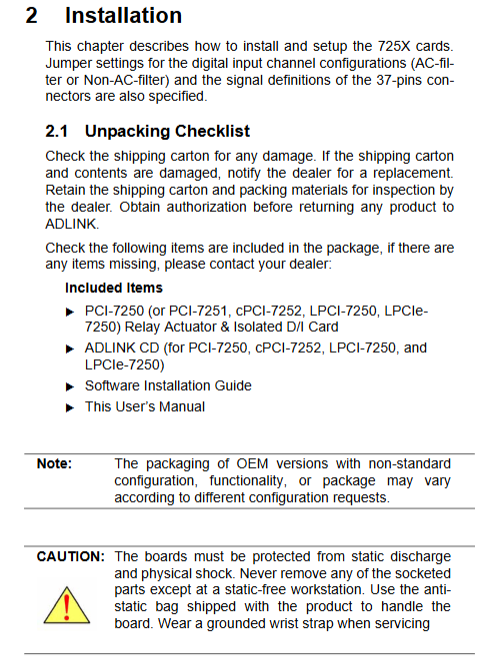

1. 装箱清单
板卡本体、驱动光盘、用户手册、软件安装指南；OEM 版本配件会变化。
静电敏感器件，操作必须佩戴防静电手环，使用防静电垫。

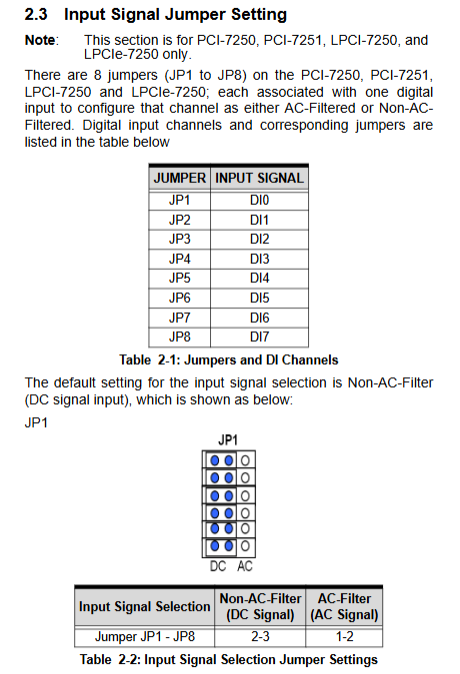

2. DI 输入跳线设置（PCI‑7250/51/LPCI‑7250/LPCIe‑7250）
JP1~JP8 一一对应 DI0‑DI7 通道：
2‑3 短接：Non‑AC‑Filter，直流输入（出厂默认）；
1‑2 短接：AC‑Filter，交流信号输入，内置约 5ms 滤波。
3. 硬件安装流程
关闭 PC 电源，释放人体静电；
设置板卡跳线；插入对应 PCI/cPCI/PCIe 插槽，挡板螺丝固定；
PCI 即插即用，BIOS自动分配 IO 基地址，禁止手动修改资源；
Windows 开机识别新硬件，安装驱动。
4. PCI‑7251 扩展子板
PCI‑7250 主卡板上 CN2‑CN4 插座，最多外接3 张 PCI‑7251 扩展板；扩展后总规模：32 路继电器、32 路隔离 DI。扩展板没有 PCI 金手指，只靠排线与主卡通信。
5. 连接器引脚定义
PCI‑7250 DB‑37：每一路继电器引出 COM、NO、NC；DI 为差分DIx_H、DIx_L，无极性。
cPCI‑7252 / LPCI/LPCIe‑7250：50pin 接口，差分 DI，全部继电器 COM/NO/NC。
寄存器底层 IO 映射
板卡使用 PLX PCI‑9050 桥接芯片，全部寄存器为 8bit。由 PCI BIOS 分配 IO 基址。
PCI‑7250（带最多 3 片 7251 扩展）
表格
偏移 写 读
0 继电器输出控制字节 继电器回读状态（主卡）
1 保留 隔离 DI 输入字节（主卡）
2 继电器输出控制字节 继电器回读（#1 扩展板）
3 保留 DI（#1 扩展板）
4 继电器输出控制字节 继电器回读（#2 扩展板）
5 保留 DI（#2 扩展板）
6 继电器输出控制字节 继电器回读（#3 扩展板）
7 保留 DI（#3 扩展板）
bit=1：继电器线圈得电，NO 闭合；bit=0：失电。
DI 寄存器 bit=1 表示输入为高电平。
cPCI‑7252、LPCI‑7250/LPCIe‑7250 使用简化寄存器映射，手册提供对应偏移表。
工作原理
继电器输出
写寄存器 bit 置 1，线圈通电；bit 置 0 线圈断电；
可以读取回读寄存器，获取硬件真实继电器状态，不仅仅是软件输出值。
上电复位，全部 bit 置 0，继电器全部释放。
隔离数字输入 DI
差分光耦输入，不区分信号极性；内部 2.2k 限流电阻。
如需接入高于 24V 的外部信号，需要自行更换板上限流电阻 Ri，计算公式：Ri = Vin / 0.01A，同时计算电阻功率。
AC 滤波跳线启用后，约 5ms 硬件滤波，滤除交流噪声。
附录‑继电器感性负载保护电路（重点工程提示）
继电器驱动线圈、电磁阀等感性负载，断开瞬间会产生反向高压，烧毁触点。手册给出 4 种保护方案：
RC 阻容吸收：交直流都可用；RC 并联在负载两端。选型：R 取 0.5‑1Ω 每 1V 电压；C 取 0.5‑1μF 每 1A 电流。
二极管续流：仅适合直流负载；二极管反向并联感性负载；反向耐压≥10 倍电源电压。缺点会拉长线圈释放时间。
二极管 + 齐纳管组合：直流，解决单纯二极管释放太慢问题，齐纳电压≈供电电压。
压敏电阻 Varistor：交直流通用，并联负载两端。
提示：RC 电路会存在微弱漏电流，小电流负载可能出现误动作。
全套软件驱动与第三方支持
驱动分类
DAQPilot（新一代推荐）：面向任务式 API；提供 ActiveX、.NET Assembly；配套 DAQMaster 配置管理工具，图形化浏览板卡、管理任务。
传统 DASK 驱动套件
PCIS‑DASK：PCI/cPCI 系列 Windows 内核驱动；
PCIS‑DASK/X：Linux 版本驱动；
第三方软件接口
LabVIEW：DAQ‑LVIEW PnP，提供 VI 库；
MATLAB：DAQ‑MTLB 工具箱；
Agilent VEE：PCIS‑VEE；
ActiveX 组件：DAQBench，用于 SCADA/HMI 组态开发；
DAQCreator：开箱即用采集记录软件。
支持操作系统：Windows 98 / NT / 2000 / XP / Vista（32/64 位）、Linux。
典型应用场景
工业开关 ON/OFF 控制、外部大功率继电器驱动、限位开关状态采集、实验室自动化、和模拟量板卡组合构成完整采集控制系统。
